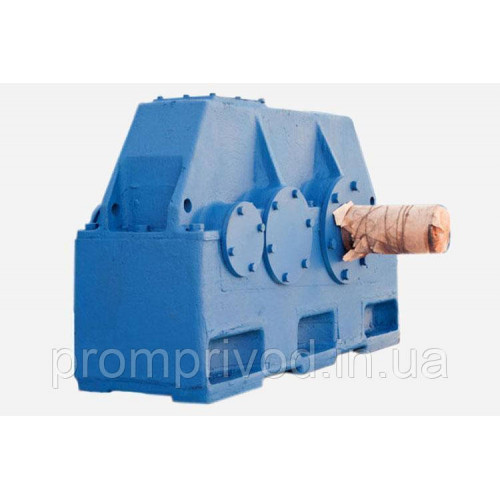

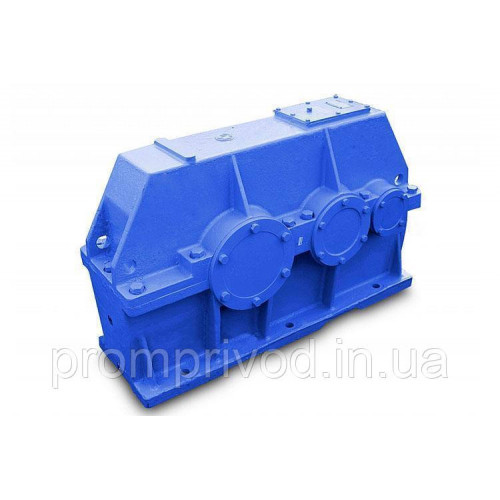

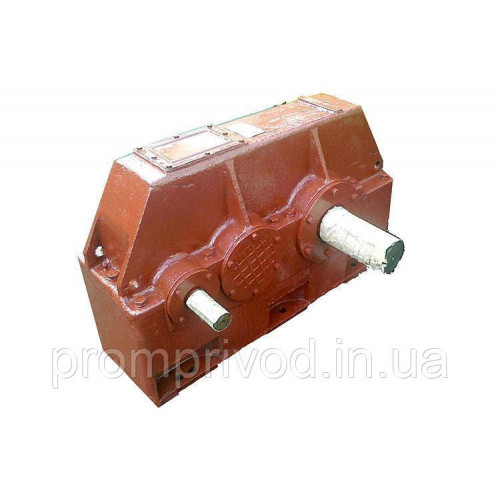

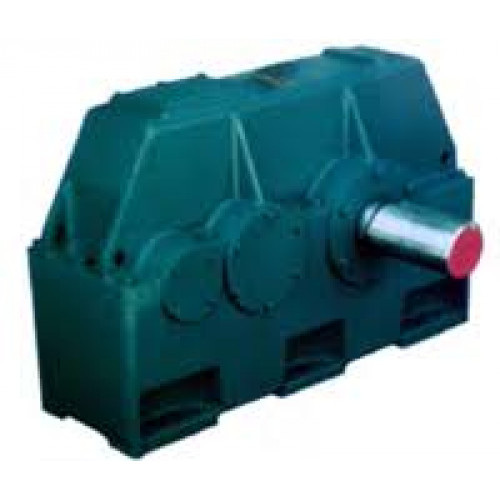

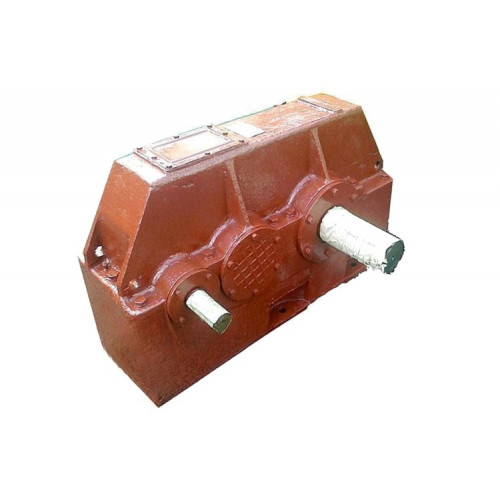

Двоступеневий циліндричний редуктор Ц2Н-630-10 з передаванням Нововикова
Редуктор Ц2Н-630-10 — універсальний засіб, що дає змогу оптимізувати робочий процес способом редукування механічних величин і впливу на їхнє значення. Також цей перетворювач дає змогу передавати отримані значення на виконавчий механізм, завдяки чому сприяє раціоналізації роботи всієї конструкції, частиною якої він є.
Дізнайтеся більше про універсальний промисловий перетворювач цієї серії від менеджерів нашого підприємства. У компанії «Промпривод» надають повну інформацію та допомогу в підборі промислового обладнання зовсім безплатно! У нас ви можете купити редуктор Ц2Н-630 в єдиному примірнику або гуртом (при цьому ви отримаєте чималу знижку) й отримати своє замовлення в будь-якому населеному пункті України.

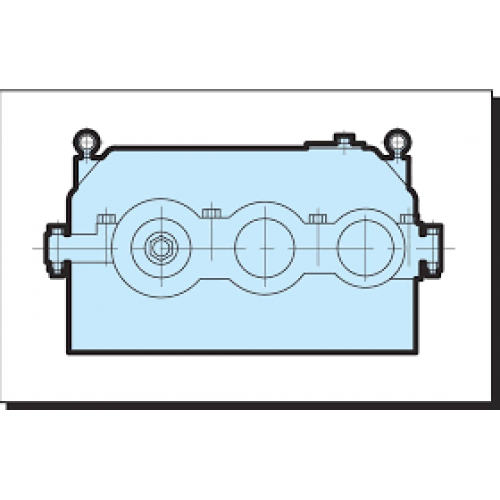

Конструкція редуктора Ц2Н-630
Технічні характеристики редукторів Ц2Н-630
Тип редуктора |
Передавальне відношення |
Частота обертання вхідного вала, хв-1 |
Номінальний крутний момент на вихідному валу, Н·м |
Ц2Н-630 |
10 |
от 750 до 1500 |
71000 ... 75000 |

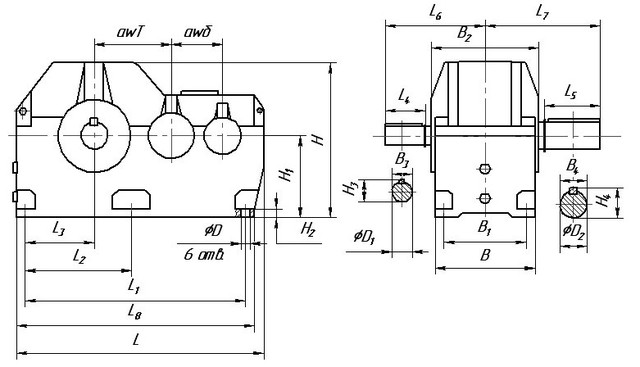

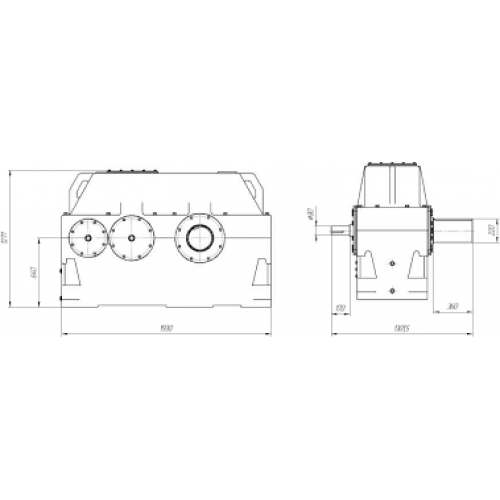

Габаритні та приєднувальні розміри редукторів Ц2Н-630
Типорозмір |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110 |
220 |
31,5-50 |
170 |
570 |
80 |
Типорозмір |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2Н-630 |
8 - 28 |
1220 |
630 |
60 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
31,5-50 |
85 |
22 |
Приєднувальні елементи для струменевої системи змащення редукторів
Типорозмір |
Потреба струменевої системи змащення у разі передавальних відносин |
Діаметр труби колектора, øg |
Розміри під патрубок для відведення оливи |
||||
Ц2Н-630 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
потрібне струменеве мастило |
струменеве мастило не потрібне |
110 |
210 |
М16-7Н |
170 |
Технічні характеристики редуктора Ц2Н-630
Типорозмір редуктора |
Ц2Н-630 |
||||||||||||||||||
Номінальне передавальне відношення, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номінальний крутний момент на тихохідному валу, Т, Н·м |
71000 |
75000 |
71000 |
||||||||||||||||
Номінальна частота обертання швидкохідного вала, з-1 (об/хв) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
Номінальне радіальне консольне навантаження, прикладено в середині посадкової поверхні вихідного кінця вала, Н |
швидкохідного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
тихохід. |
циліндр. кінець |
66500 |
68500 |
66500 |
|||||||||||||||
кінець вала у формі частини зубчастої п/м |
79800 |
82200 |
79800 |
||||||||||||||||
Маса, кг |
3691 |
Умови експлуатації редукторів Ц2Н
Характеристика |
Значення |
Режим роботи |
Безперервний і повторно-кратний, тобто у разі змінних навантажень із періодичними зупинками |
Тривалість роботи |
До 24 годин на добу або з періодичними зупинками |
Тип навантаження |
Одного напрямку або реверсивна |
Обертання валів |
У будь-який бік |
Среда |
Неагресивна, атмосфера типу I і II за ГОСТ 15150-69 за запиленості повітря не більш ніж 10 мг/м3 |
Кліматичне виготовлення |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 й О4 за ГОСТ 15150 |
