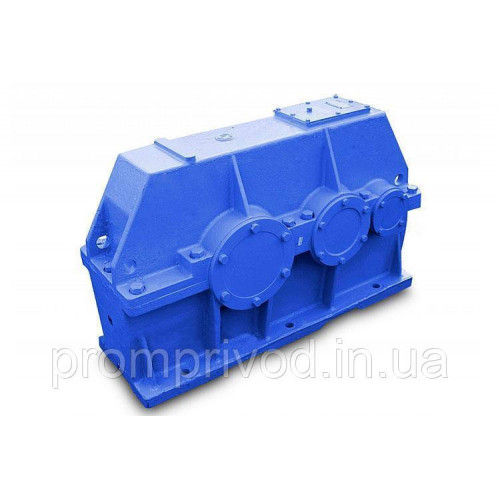

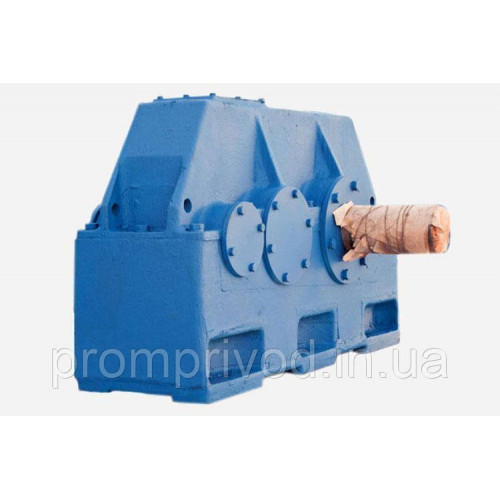

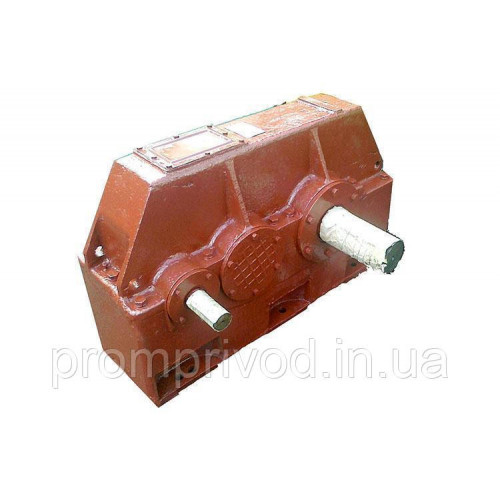

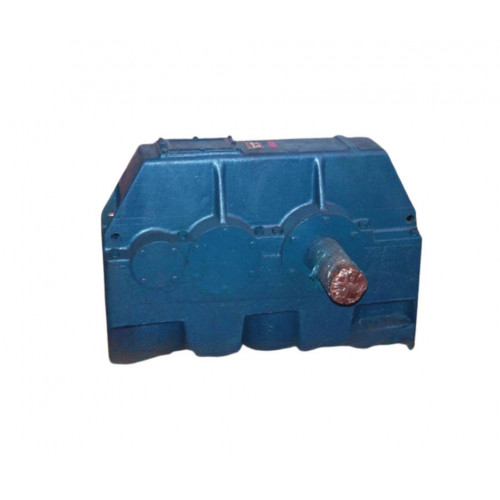

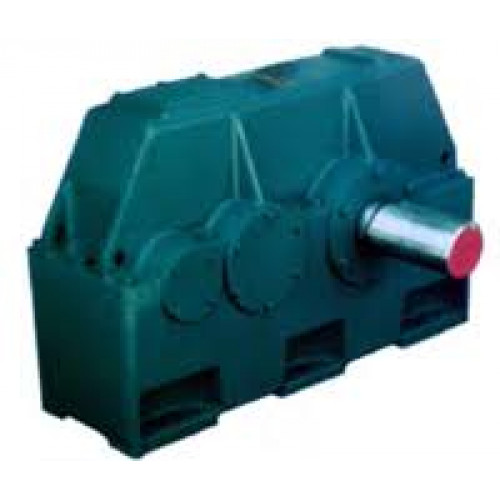

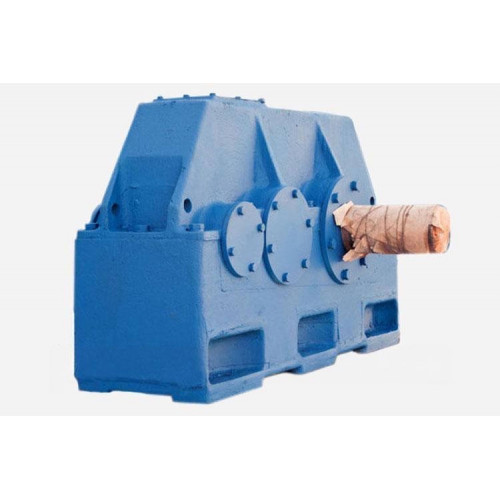

Двоступеневий циліндричний редуктор Ц2Н-630-9 з передаванням Нововикова
Двоступеневий універсальний редуктор Ц2Н-630-9 — це пристрій механічного типу, який відіграє роль промислового демультиплікатора, що дає змогу отримати необхідні для оптимальної роботи системи параметри. Цей пристрій найбільш ефективний у приводах загального машинобудування. Його монтують на горизонтальну поверхню, чому сприяє відповідне розташування валів перетворювача. Таке виготовлення дає змогу робити зручний і швидкий монтаж і обслуговування механізму.
Дізнайтеся більше про універсальний промисловий перетворювач цієї серії від менеджерів нашого підприємства. У компанії «Промпривод» надають повну інформацію та допомогу в підборі промислового обладнання зовсім безплатно! У нас ви можете купити редуктор Ц2Н-630 в єдиному примірнику або гуртом (при цьому ви отримаєте чималу знижку) й отримати своє замовлення в будь-якому населеному пункті України.

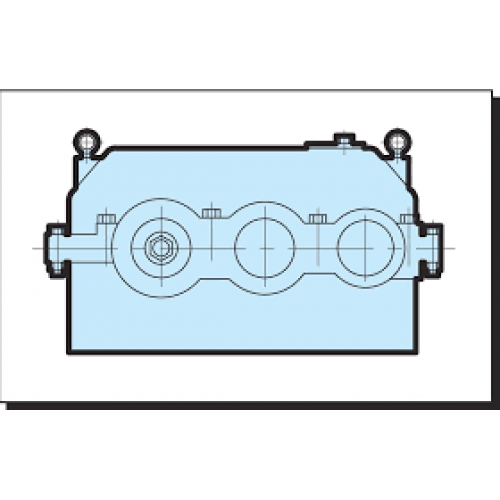

Конструкція редуктора Ц2Н-630
Технічні характеристики редукторів Ц2Н-630
|
Тип редуктора |
Передавальне відношення |
Частота обертання вхідного вала, хв-1 |
Номінальний крутний момент на вихідному валу, Н·м |
|
Ц2Н-630 |
9 |
от 750 до 1500 |
71000 ... 75000 |

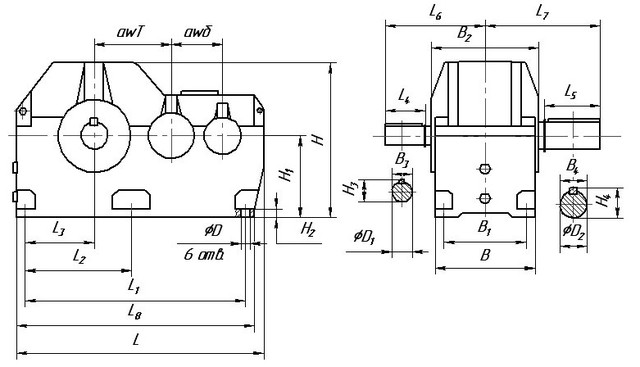

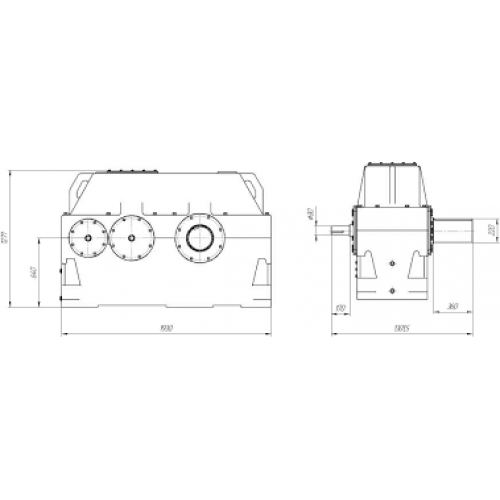

Габаритні та приєднувальні розміри редукторів Ц2Н-630
|
Типорозмір |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
|
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110 |
220 |
|
31,5-50 |
170 |
570 |
80 |
|
Типорозмір |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
|
Ц2Н-630 |
8 - 28 |
1220 |
630 |
60 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
|
31,5-50 |
85 |
22 |
Приєднувальні елементи для струменевої системи змащення редукторів
|
Типорозмір |
Потреба струменевої системи змащення у разі передавальних відносин |
Діаметр труби колектора, øg |
Розміри під патрубок для відведення оливи |
||||
|
Ц2Н-630 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
|
потрібне струменеве мастило |
струменеве мастило не потрібне |
110 |
210 |
М16-7Н |
170 |
||
Технічні характеристики редуктора Ц2Н-630
|
Типорозмір редуктора |
Ц2Н-630 |
||||||||||||||||||
|
Номінальне передавальне відношення, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
|
Номінальний крутний момент на тихохідному валу, Т, Н·м |
71000 |
75000 |
71000 |
||||||||||||||||
|
Номінальна частота обертання швидкохідного вала, з-1 (об/хв) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
|
Номінальне радіальне консольне навантаження, прикладено в середині посадкової поверхні вихідного кінця вала, Н |
швидкохідного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
|
тихохід. |
циліндр. кінець |
66500 |
68500 |
66500 |
|||||||||||||||
|
кінець вала у формі частини зубчастої п/м |
79800 |
82200 |
79800 |
||||||||||||||||
|
Маса, кг |
3691 |
||||||||||||||||||
Умови експлуатації редукторів Ц2Н
|
Характеристика |
Значення |
|
Режим роботи |
Безперервний і повторно-кратний, тобто у разі змінних навантажень із періодичними зупинками |
|
Тривалість роботи |
До 24 годин на добу або з періодичними зупинками |
|
Тип навантаження |
Одного напрямку або реверсивна |
|
Обертання валів |
У будь-який бік |
|
Среда |
Неагресивна, атмосфера типу I і II за ГОСТ 15150-69 за запиленості повітря не більш ніж 10 мг/м3 |
|
Кліматичне виготовлення |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 й О4 за ГОСТ 15150 |
