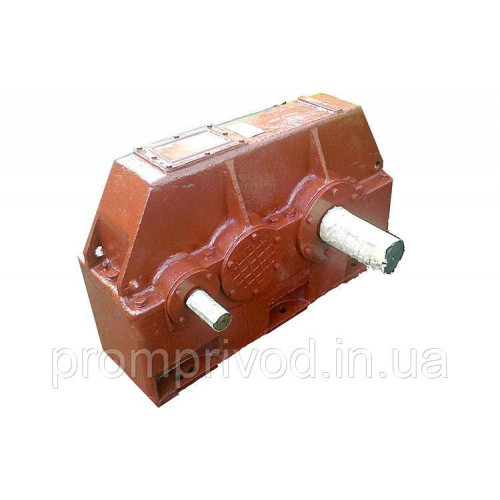

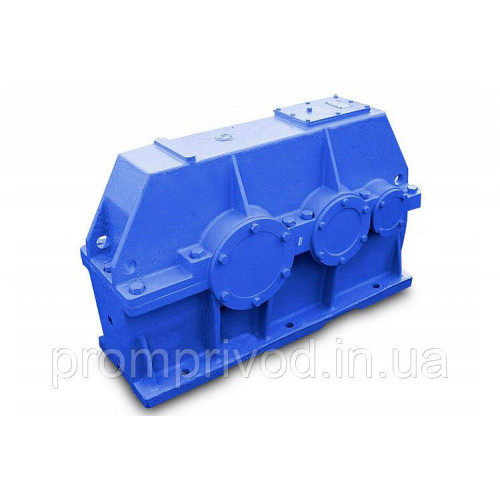

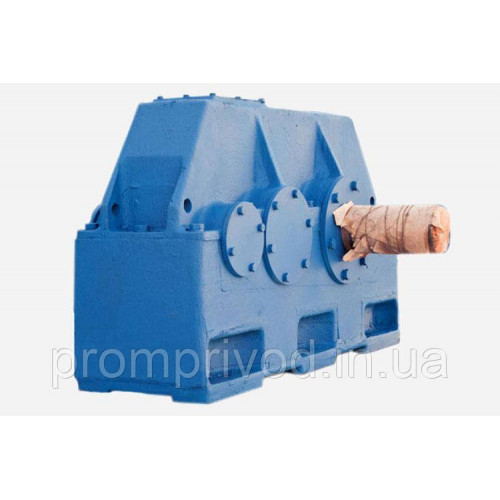

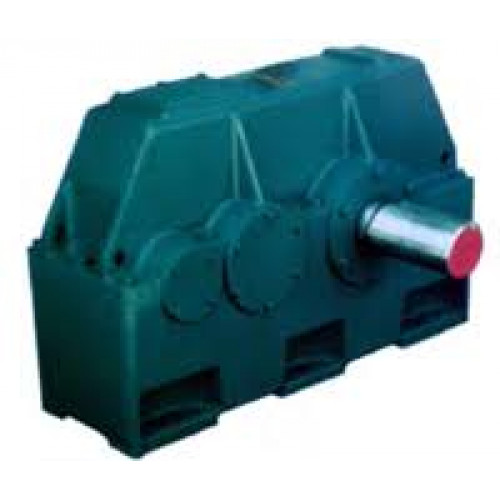

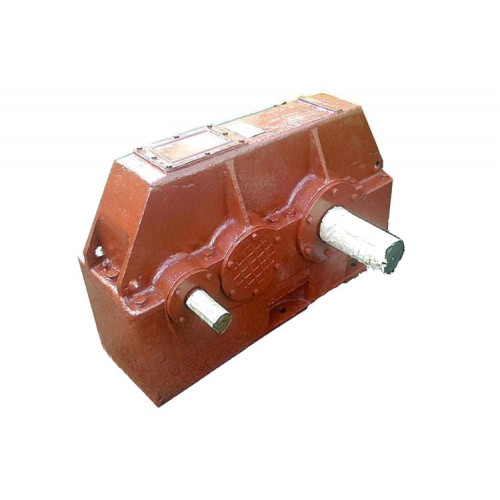

Двоступінчастий циліндричний редуктор Ц2Н-630 з передачею Новікова
Циліндричні двоступінчасті редуктори Ц2Н-630 відносяться до механічних перетворювальним пристроїв, що використовують зачеплення Новікова для зниження частоти обертання і підвищення крутного моменту. Ці операції дозволяють раціоналізувати робочий процес і отримати оптимальні значення механічних параметрів для подальшої їх передачі виконавчого механізму.
Редуктори серії Ц2Н використовуються в приводах важконавантажених машин в загальному машинобудуванні. Особливості передачі дозволяють добитися високої продуктивності пристрою (робота відбувається зі значним ККД), легкому обслуговування і тривалої і безпроблемної експлуатації редуктора.
Здійсніть раціональну покупку, звернувшись до досвідченого виробника і постачальника промислового обладнання в Україні - компанії «ПромПривод». Ми пропонуємо вам провести ефективне грошове вкладення в якісний і надійний продукт вітчизняного ринку і купити редуктор Ц2Н на вигідних умовах:
- Гарантія - 12 місяців.
- Відправка товару по Україні в лічені дні.
- Зручні умови довгострокового співробітництва.
- Знижки при оптових покупках.
- Безкоштовне професійне консультування!

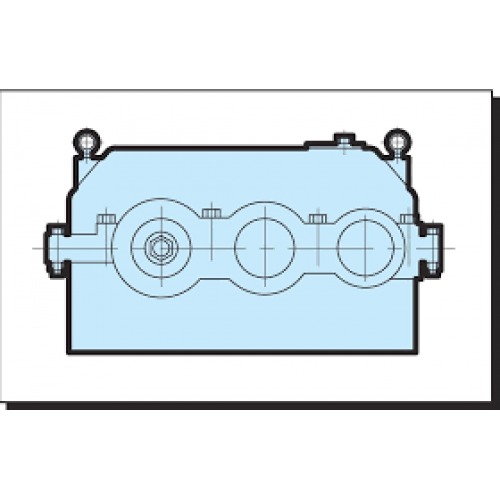

Конструкція редуктора Ц2Н-630
Технічні характеристики редукторів Ц2Н-630
|
Тип редуктора |
Передаточне ставлення |
Частота обертання вхідного валу, хв-1 |
Номінальний крутний момент на вихідному валу, Н*м |
|
Ц2Н-630 |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 |
від 750 до 1500 |
71000 ... 75000 |

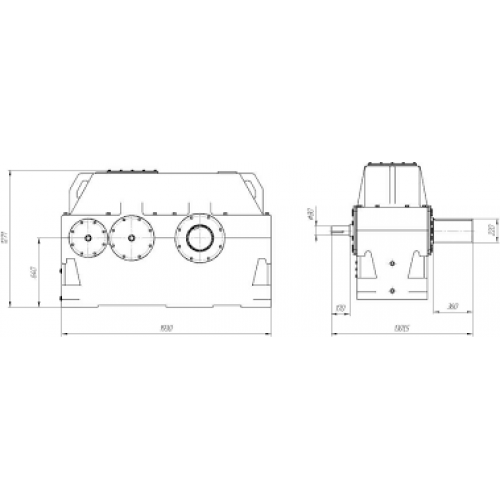

Габаритні і приєднувальні розміри редукторів Ц2Н-630
|
Типорозмір |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
|
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110 |
220 |
|
31,5-50 |
170 |
570 |
80 |
|
Типорозмір |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
|
Ц2Н-630 |
8 - 28 |
1220 |
630 |
60 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
|
31,5-50 |
85 |
22 |
Приєднувальні елементи для струминної системи змащування редукторів
|
Типорозмір |
Необхідність струминної системи змащення при передавальних відносинах |
Діаметр труби колектора, øg |
Розміри під патрубок для відводу масла |
||||
|
Ц2Н-630 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
|
потрібно струменевий мастило |
струменевий мастило не вимагається |
110 |
210 |
М16-7Н |
170 |
||
Технічні характеристики редуктора Ц2Н-630
|
Типорозмір редуктора |
Ц2Н-630 |
||||||||||||||||||
|
Номінальна передавальне відношення, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
|
Номінальний обертальний момент на тихохідному валу, Т, Н*м |
71000 |
75000 |
71000 |
||||||||||||||||
|
Номінальна частота обертання швидкохідного вала, с-1 (об/хв) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
|
Номінальна радіальна консольні навантаження, прикладене в середині посадочної поверхні вихідного кінця валу, Н |
швидкохідного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
|
тихоход. |
циліндр. кінець |
66500 |
68500 |
66500 |
|||||||||||||||
|
кінець вала у вигляді частини зубчастої п/м |
79800 |
82200 |
79800 |
||||||||||||||||
|
Маса, кг |
3691 |
||||||||||||||||||
Умови експлуатації редукторів Ц2Н
|
Характеристика |
Значення |
|
Режим роботи |
Безперервний і повторно-короткочасний, тобто при змінних навантаженнях з періодичними зупинками |
|
Тривалість роботи |
До 24 годин на добу або з періодичними зупинками |
|
Тип навантаження |
Одного напряму чи реверсивна |
|
Обертання валів |
У будь-яку сторону |
|
Середа |
Неагресивна, атмосфера типу I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м3 |
|
Кліматичне виконання |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 і О4 по ГОСТ 15150 |
