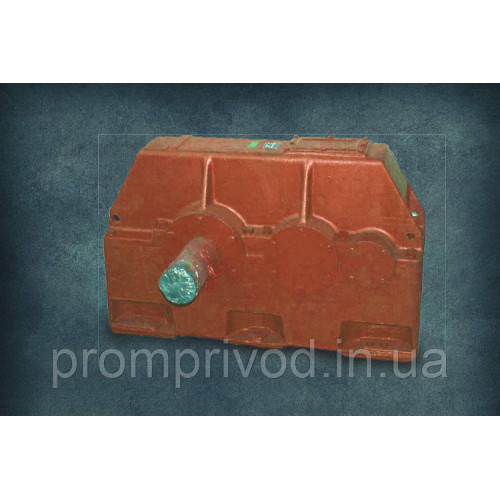

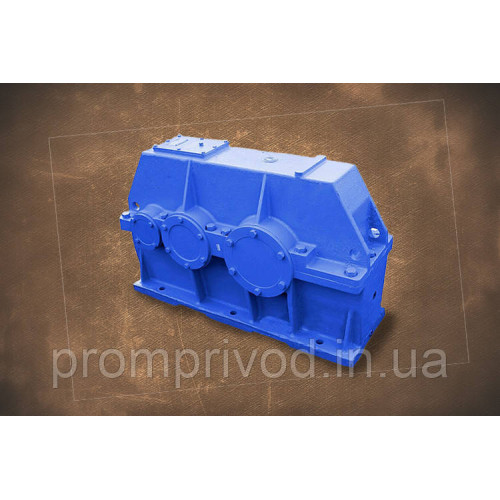

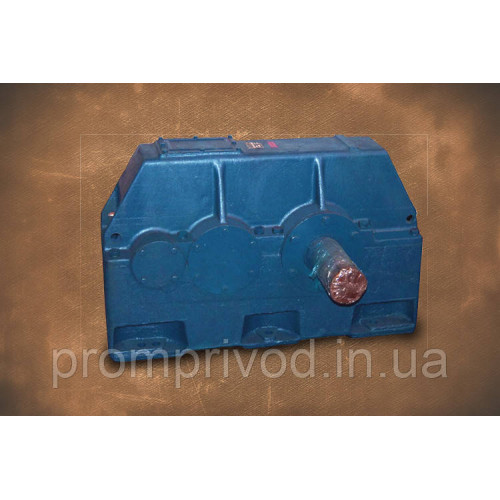

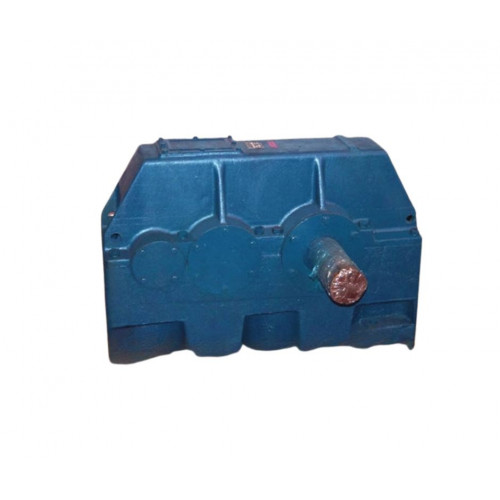

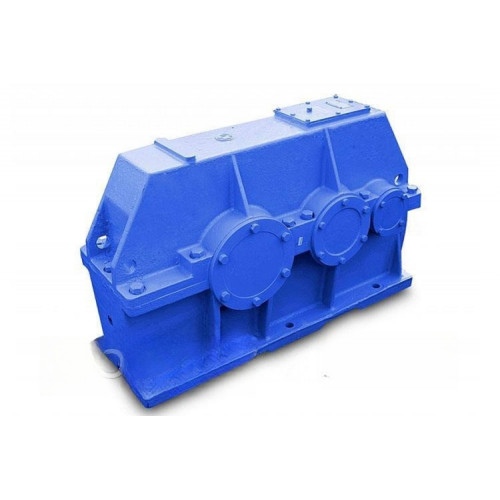

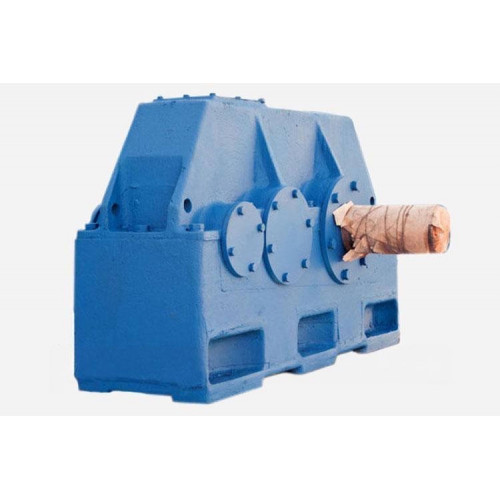

Двоступеневий циліндричний редуктор Ц2Н-710 горизонтальний з передаванням Нововикова
Двоступеневі циліндричні редуктори Ц2Н-710 — це перетворювачі механічного типу, що використовують зачепленням новвікова для здійснення процесу зниження частоти обертання та відповідного підвищення моменту крутіння.
Ця операція відбувається з застосуванням циліндричного зачеплення двох ступенів, які дають змогу отримати високий ККД, працювати у разі великих навантажень і підтримувати стабільне функціонування під час час частих пусків і зупинок пристрою.
Скористайтеся безплатним бонусом від компанії «Промпривод» — отриманням кваліфікованої повної консультації, щоб купити редуктор Ц2Н на вигідних умовах і повністю відповідає вашим вимогам. Ми допоможемо вам вибрати найкращий перетворювач, пояснимо нюанси його найефективнішого експлуатування і надамо тривалу чітку гарантію на товар, що постачається.
У «Промприводі» вас потішить низька ціна на редуктори Ц2Н і величезний вибір продукції.

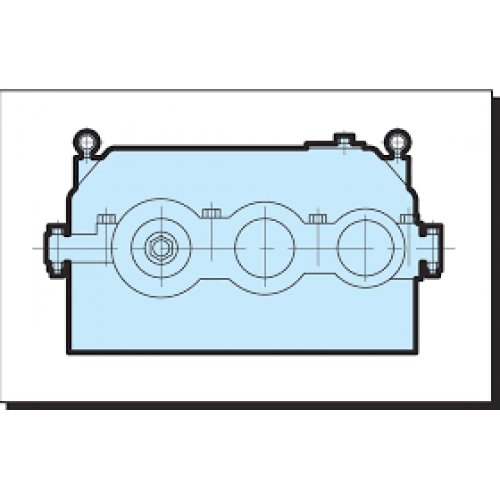

Конструкція редуктора Ц2Н-710
Технічні характеристики редукторів Ц2Н-710
Тип редуктора |
Передавальне відношення |
Частота обертання вхідного вала, хв-1 |
Номінальний крутний момент на вихідному валу, Н·м |
Ц2Н-710 |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 |
от 750 до 1500 |
100000 |

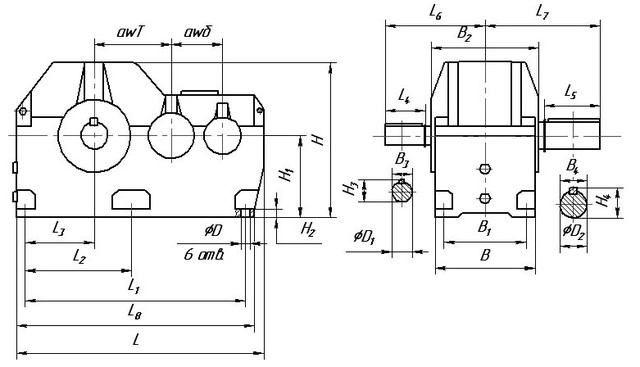

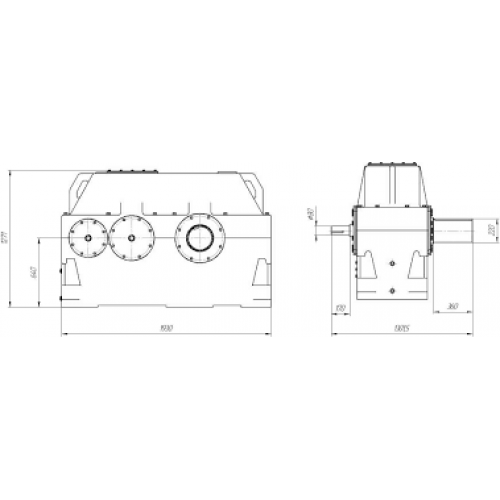

Габаритні та приєднувальні розміри редукторів Ц2Н-710
Типорозмір |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
Ц2Н-710 |
8 - 28 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
742 |
52 |
125 |
250 |
31,5-50 |
170 |
620 |
100 |
Типорозмір |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2Н-710 |
8 - 28 |
1400 |
710 |
60 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
31,5-50 |
106 |
28 |
Приєднувальні елементи для струменевої системи змащення редукторів
Типорозмір |
Потреба струменевої системи змащення у разі передавальних відносин |
Діаметр труби колектора, øg |
Розміри під патрубок для відведення оливи |
||||
Ц2Н-710 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
потрібне струменеве мастило |
струменеве мастило не потрібне |
110 |
210 |
М16-7Н |
170 |
Технічні характеристики редуктора Ц2Н-710
Типорозмір редуктора |
Ц2Н-710 |
||||||||||||||||||
Номінальне передавальне відношення, i |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номінальний крутний момент на тихохідному валу, Т, Н·м |
100000 |
||||||||||||||||||
Номінальна частота обертання швидкохідного вала, з-1 (об/хв) |
12,5 (750) |
16,(6) (1000) |
20,83 (1250) |
25 (1500) |
|||||||||||||||
Номінальне радіальне консольне навантаження, прикладено в середині посадкової поверхні вихідного кінця вала, Н |
швидкохідного |
13000 |
12000 |
10000 |
9000 |
8000 |
7100 |
6300 |
5800 |
||||||||||
тихохід. |
циліндр. кінець |
79000 |
|||||||||||||||||
кінець вала у формі частини зубчастої підлоги. |
98000 |
||||||||||||||||||
Маса, кг |
4920 |
Умови експлуатації редукторів Ц2Н
Характеристика |
Значення |
Режим роботи |
Безперервний і повторно-кратний, тобто у разі змінних навантажень із періодичними зупинками |
Тривалість роботи |
До 24 годин на добу або з періодичними зупинками |
Тип навантаження |
Одного напрямку або реверсивна |
Обертання валів |
У будь-який бік |
Среда |
Неагресивна, атмосфера типу I і II за ГОСТ 15150-69 за запиленості повітря не більш ніж 10 мг/м3 |
Кліматичне виготовлення |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 й О4 за ГОСТ 15150 |
