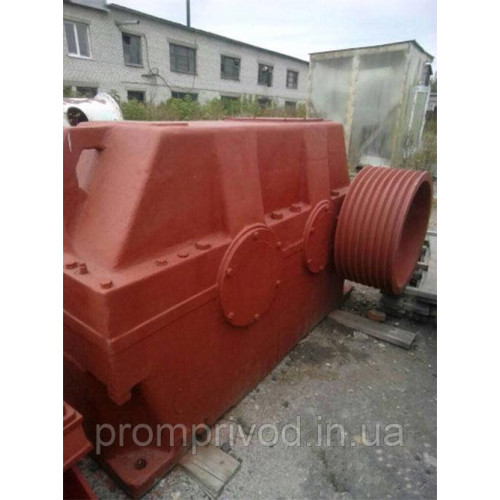

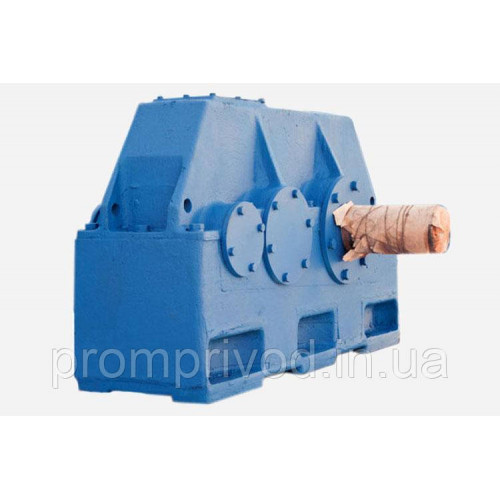

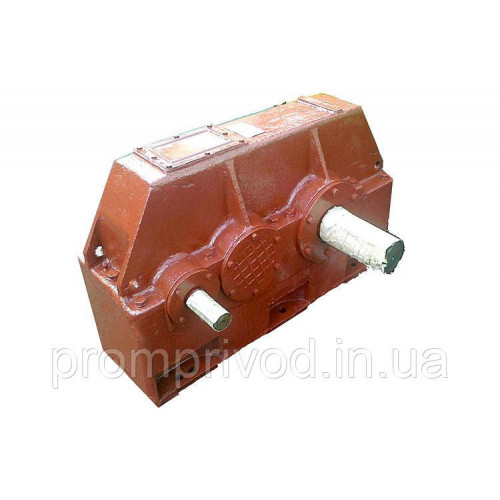

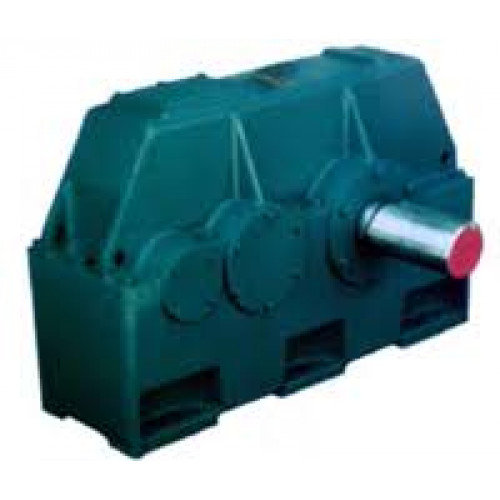

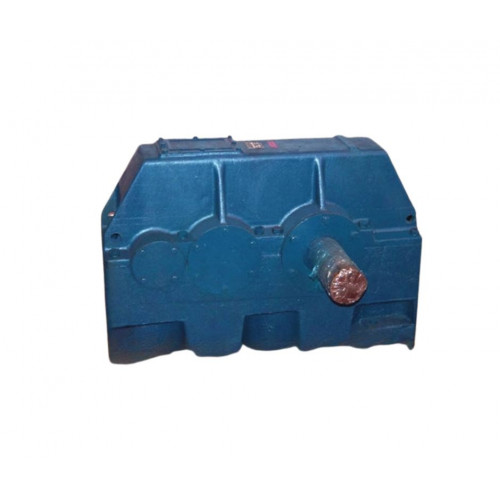

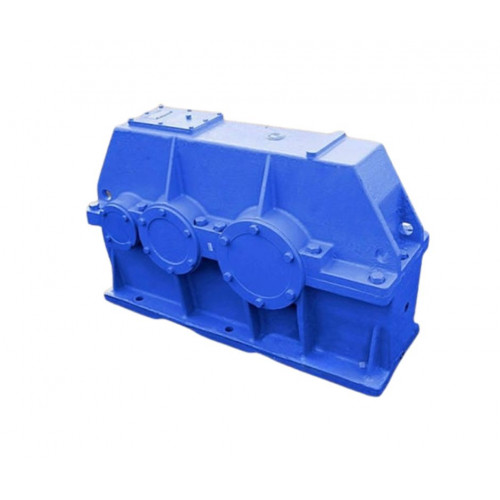

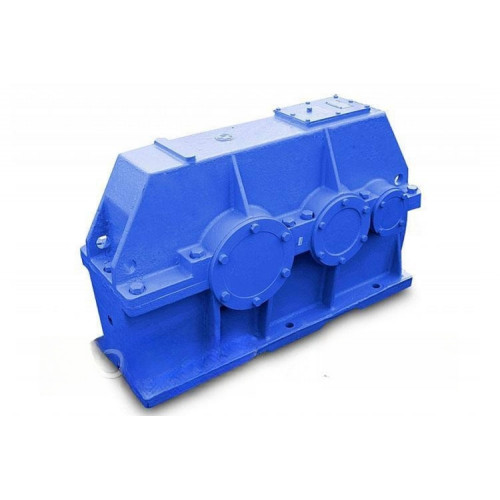

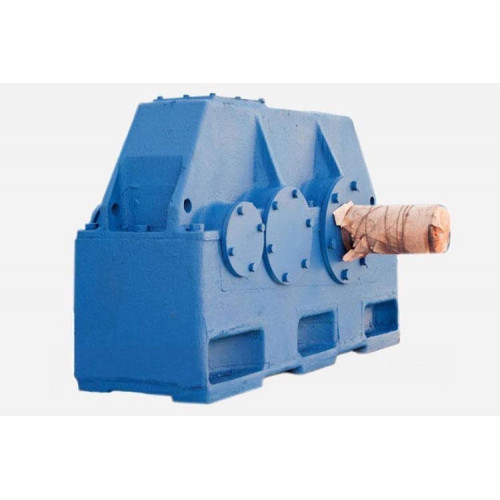

Двоступінчастий циліндричний редуктор Ц2Н-710 з передачею Новікова
Циліндричні редуктори Ц2Н-710 - це загальнопромислові перетворювачі механічного типу, використовують два щаблі з зачепленням Новікова для отримання необхідних системі значень моменту кручення і швидкості обертання.
Перетворювач відноситься до горизонтальних механізмів. Його встановлюють на відповідну поверхню, зміцнюючи з допомогою високоміцних кріплень до підлоги.
Здійсніть раціональну покупку, звернувшись до досвідченого виробника і постачальника промислового обладнання в Україні - компанії «ПромПривод». Ми пропонуємо вам провести ефективне грошове вкладення в якісний і надійний продукт вітчизняного ринку і купити редуктор Ц2Н на вигідних умовах:
- Гарантія - 12 місяців.
- Відправка товару по Україні в лічені дні.
- Зручні умови довгострокового співробітництва.
- Знижки при оптових покупках.
- Безкоштовне професійне консультування!

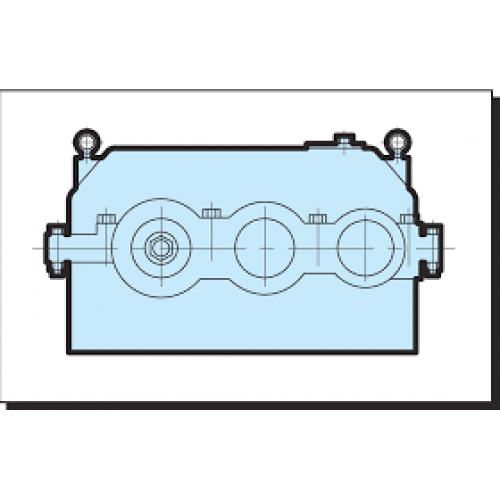

Конструкція редуктора Ц2Н-630
Технічні характеристики редукторів Ц2Н-710
|
Тип редуктора |
Передаточне ставлення |
Частота обертання вхідного валу, хв-1 |
Номінальний крутний момент на вихідному валу, Н*м |
|
Ц2Н-710 |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 |
від 750 до 1500 |
100000 |

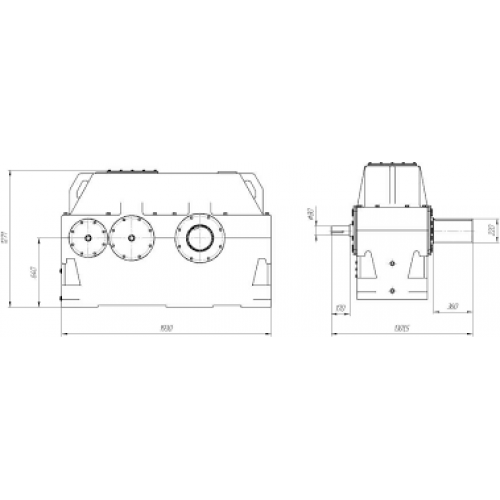

Габаритні і приєднувальні розміри редукторів Ц2Н-710
|
Типорозмір |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
|
Ц2Н-710 |
8 - 28 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
742 |
52 |
125 |
250 |
|
31,5-50 |
170 |
620 |
100 |
|
Типорозмір |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
|
Ц2Н-710 |
8 - 28 |
1400 |
710 |
60 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
|
31,5-50 |
106 |
28 |
Приєднувальні елементи для струминної системи змащування редукторів
|
Типорозмір |
Необхідність струминної системи змащення при передавальних відносинах |
Діаметр труби колектора, øg |
Розміри під патрубок для відводу масла |
||||
|
Ц2Н-710 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
|
потрібно струменевий мастило |
струменевий мастило не вимагається |
110 |
210 |
М16-7Н |
170 |
||
Технічні характеристики редуктора Ц2Н-710
|
Типорозмір редуктора |
Ц2Н-710 |
||||||||||||||||||
|
Номинальное передаточное отношение, i |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Н*м |
100000 |
||||||||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
20,83 (1250) |
25 (1500) |
|||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
13000 |
12000 |
10000 |
9000 |
8000 |
7100 |
6300 |
5800 |
||||||||||
|
тихоход. |
цилиндр. конец |
79000 |
|||||||||||||||||
|
конец вала в виде части зубчатой полум. |
98000 |
||||||||||||||||||
|
Масса, кг |
4920 |
||||||||||||||||||
Условия эксплуатации редукторов Ц2Н
|
Характеристика |
Значение |
|
Режим работы |
Непрерывный и повторно-кратковременный, т. е. при переменных нагрузках с периодическими остановками |
|
Длительность работы |
До 24 часов в сутки или с периодическими остановками |
|
Тип нагрузки |
Одного направления или реверсивная |
|
Вращение валов |
В любую сторону |
|
Среда |
Неагрессивная, атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 |
|
Климатическое исполнение |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150 |
