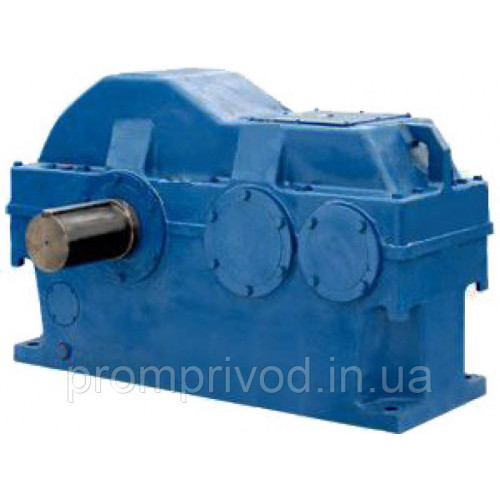

Цей редуктор належить до типу циліндричних двоступеневих горизонтальних редукторів, які застосовуються в машинобудуванні. Редуктор ЦДН-630 покликаний збільшувати крутний момент і одночасно зменшити частоту обертання.
Умови використання редуктора типу ЦДН-630:
- Навантаження може бути постійним або ж змінним, напрямок також може бути або одного напрямку, або ж реверсивного.
- Працювати ці редуктори можуть або тривало, або змінно з зупинками, вали водночас можуть обертатися в різні боки.
- Зазначимо, що частота обертання вхідного вала не має бути вищою за 1500 об/хв.
- Температура зовнішнього середовища може коливатися від мінус 40 градусів до плюс п'ятдесяти градусів.
- Запиленість приміщення може бути підвищеною, але середовище неагресивне.
- Кліматичні виконання У, Т (для категорії розміщення 1...4) за ГОСТ 15150-69.
Умовне позначення редукторів ЦДН-630:
ЦДН-630-28,4-12-У2, де
ЦДН - тип редуктора;
630 — типорозмір редуктора;
28,4 — номінальне передавальне число;
12 – варіант складання;
У — кліматичне виконання;
2 — категорія розміщення.

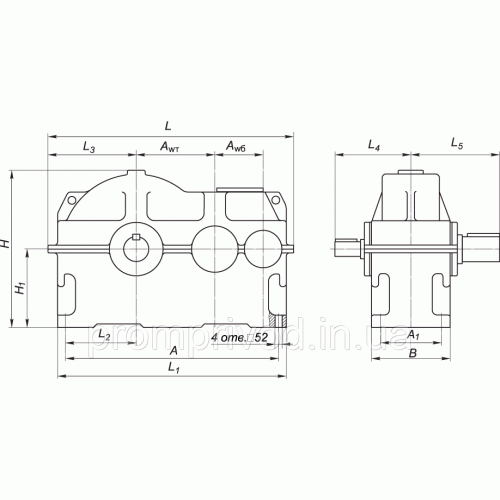

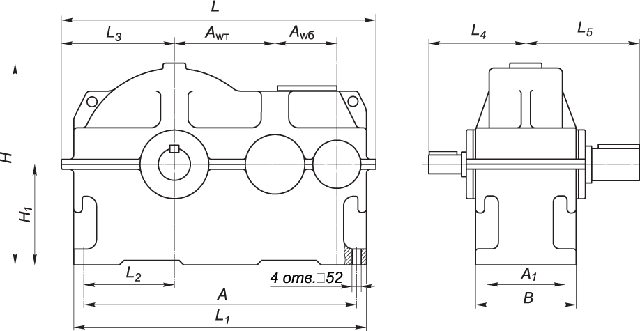

Габаритні та приєднувальні розміри редукторів ЦДН-630:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
|
|
i=8…25 |
i=28…50 |
||||||||||||
|
630 |
400 |
1770 |
540 |
650 |
1225 |
630 |
1935 |
1920 |
575 |
657 |
610 |
570 |
760 |
Розміри циліндричного вала редуктора ЦДН-630:
|
Передатне число |
вхідний вал |
вихідний вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
|
8…25 |
110 |
210 |
28 |
116 |
220 |
350 |
50 |
231 |
|
28…50 |
80 |
170 |
22 |
85 |
||||

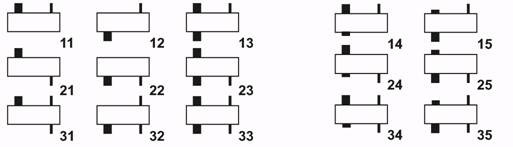

Нижче наведені варіанти збирання циліндричного двоступеневого редуктора ЦДН-630:
Таблиця параметрів редуктора ЦДН-630:
|
Передатне число |
Момент кручення на виході, Нм |
Швидкість обертання вхідного вала (об/хв) |
Навантаження, що діє на вал, Н |
Вага редуктора, кг |
|
|
Вхідний вал |
Циліндричний вихідний вал |
3691 |
|||
|
8…10 |
71000 |
750 |
10000 |
66500 |
|
|
11.2…16 |
1000 |
8000 |
|||
|
18…25 |
75000 |
6200 |
68500 |
||
|
28…45 |
1500 |
5200 |
|||
|
50 |
71000 |
4800 |
66500 |
||
