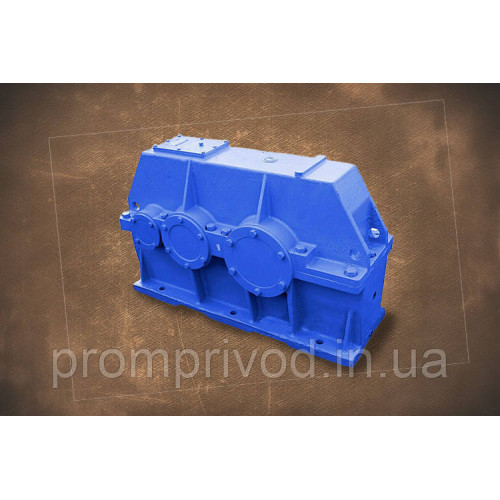

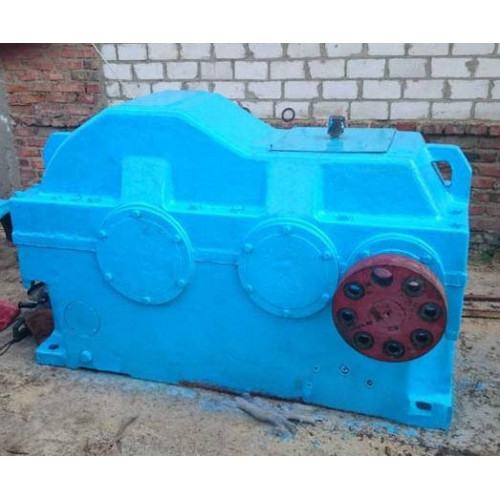

Цей редуктор належить до типу циліндричних двоступеневих горизонтальних редукторів, які застосовуються в машинобудуванні. Редуктор ЦДН-710 покликаний збільшувати крутний момент і одночасно зменшити частоту обертання.
Умови використання редуктора типу ЦДН-710:
- Навантаження може бути постійним або ж змінним, напрямок також може бути або одного напрямку, або ж реверсивного.
- Працювати ці редуктори можуть або тривало, або змінно з зупинками, вали водночас можуть обертатися в різні боки.
- Зазначимо, що частота обертання вхідного вала не має бути вищою за 1500 об/хв.
- Температура зовнішнього середовища може коливатися від мінус 40 градусів до плюс п'ятдесяти градусів.
- Запиленість приміщення може бути підвищеною, але середовище неагресивне.
- Кліматичні виконання У, Т (для категорії розміщення 1...4) за ГОСТ 15150-69.
Умовне позначення редукторів ЦДН-710:
ЦДН-710-28,4-12-У2, де
ЦДН - тип редуктора;
710 — типорозмір редуктора;
28,4 — номінальне передавальне число;
12 – варіант складання;
У — кліматичне виконання;
2 — категорія розміщення.

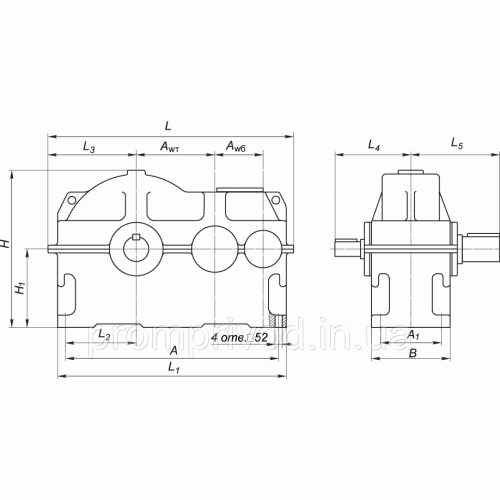

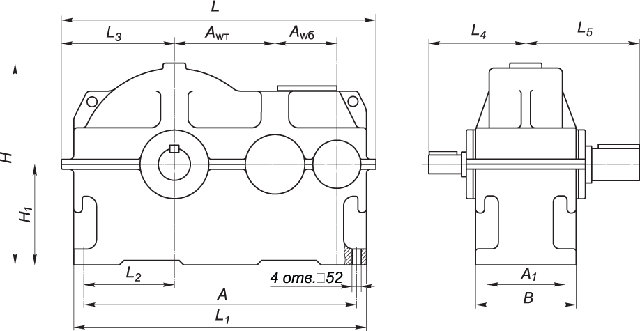

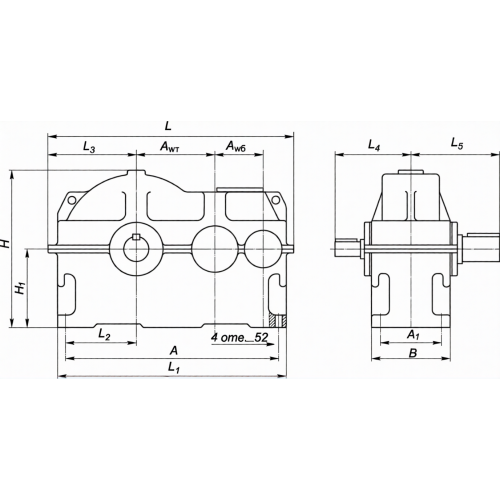

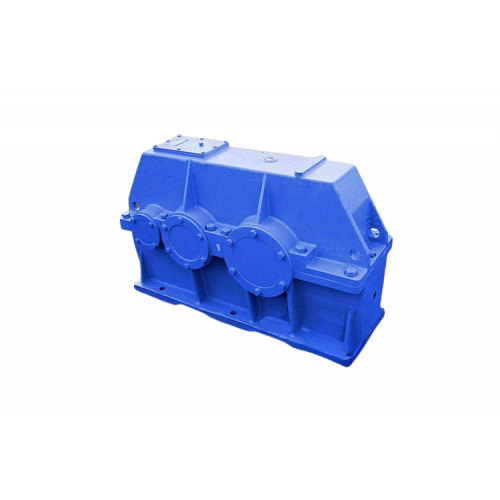

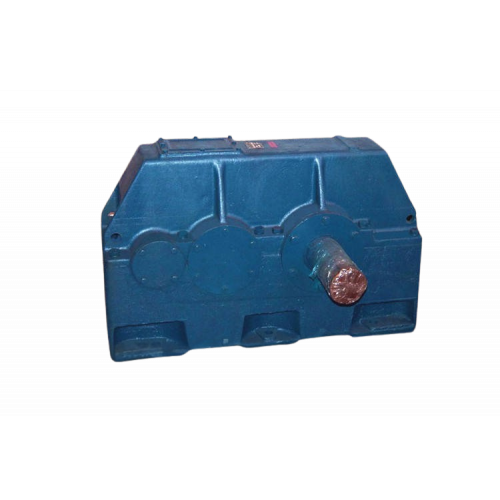

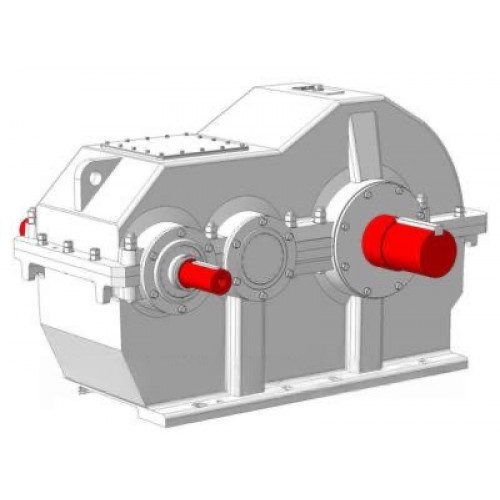

Габаритні та приєднувальні розміри редукторів ЦДН-710:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
|
i=8…25 |
i=28…50 |
||||||||||||
710 |
450 |
2010 |
600 |
740 |
1390 |
710 |
2175 |
2160 |
660 |
742 |
660 |
620 |
870 |
Розміри циліндричного вала редуктора ЦДН-710:
Передатне число |
вхідний вал |
вихідний вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
|
8…25 |
125 |
210 |
32 |
132 |
250 |
410 |
56 |
262 |
28…50 |
100 |
170 |
28 |
106 |

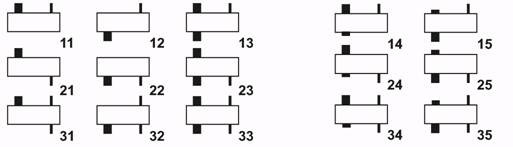

Нижче наведені варіанти збирання циліндричного двоступеневого редуктора ЦДН-710:
Таблиця параметрів редуктора ЦДН-710:
Передатне число |
Момент кручення на виході, Нм |
Швидкість обертання вхідного вала (об/хв) |
Навантаження, що діє на вал, Н |
Вага редуктора, кг |
|
Вхідний вал |
Циліндричний вихідний вал |
4920 |
|||
8…11.2 |
100000 |
750 |
13000 |
79000 |
|
12…18 |
1000 |
10000 |
|||
20…22.4 |
1250 |
8000 |
|||
25…45 |
1500 |
6500 |
|||
50 |
5800 |
