Редуктори ЦТНД-315 належать до загального типу ЦТНД, який являє собою редуктори циліндричного типу, які виготовляються з металу найміцнішого, який обладнаний передачами, розроблені вони радянським інженером М.Н. Нововиковим. Редуктори ЦТНД-315 можуть використовуватися в приводах автомобілів, а також інших механізмах, покликаних підіймати та пересування досить великих за вагою вантажів. Пристрій може змінювати крутний момент, а також частоту руху валів.
Окремо для редуктора ЦТНД-315 можна сказати, що ці редуктори використовуються для зміни великих потужностей. Сфери використання досить різноманітні. Редуктор ЦТНД-315 може використовуватися в ескалаторах будь-яких торгових центрів, а також станцій метро.
Технічні параметри редуктора ЦТНД-315:
Передавальне відношення |
Навантаження, що діє на вихідний вал, Н |
Момент кручення на виході, Нм |
ККД, % |
Вага пристрою, кг |
63; 80; 100; 125; 160 |
24000 |
8300 |
96 |
485 |

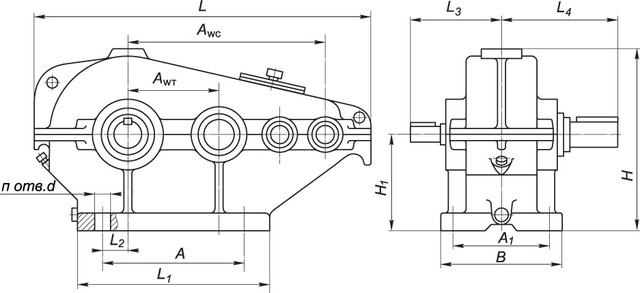

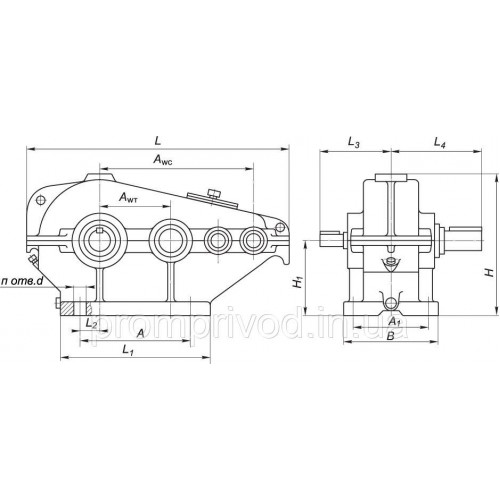

Розміри редуктора ЦТНД-315 з передаванням Нововикова:
AWT |
Awc |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
315 |
640 |
560 |
280 |
350 |
640 |
335 |
1110 |
680 |
130 |
243 |
365 |
26 |
6 |
Розміри циліндричних валів редуктора ЦТНД-315:
Швидкохідний вал |
Тихохідний вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
32 |
58 |
10 |
35 |
110 |
165 |
28 |
116 |
Нижче наведені варіанти збирання циліндричного редуктора ЦТНД-315 із зачепленням Новікова:
