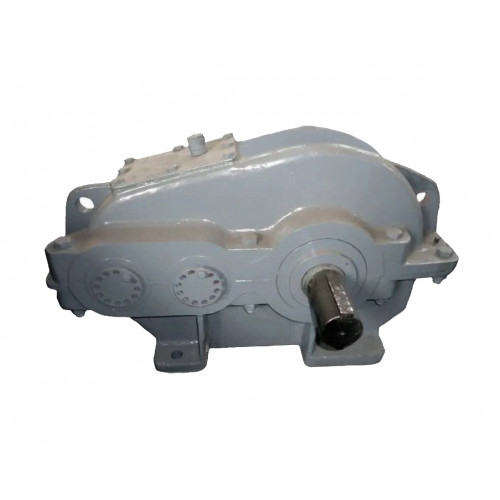

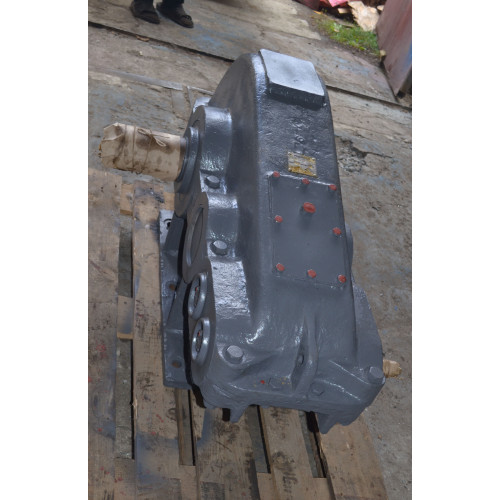

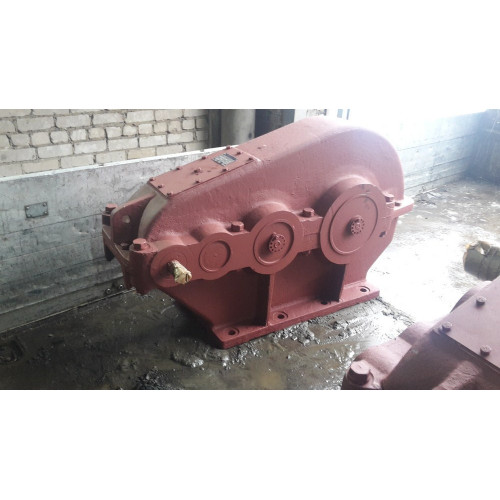

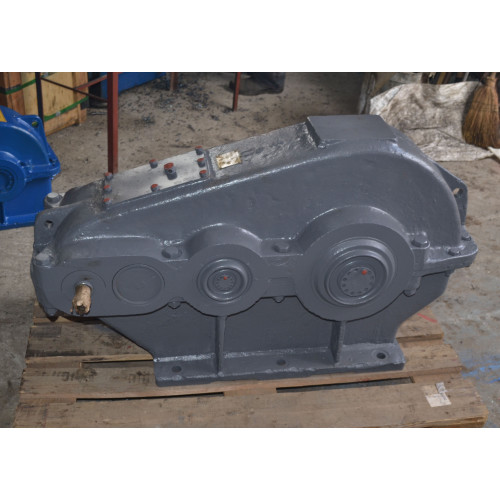

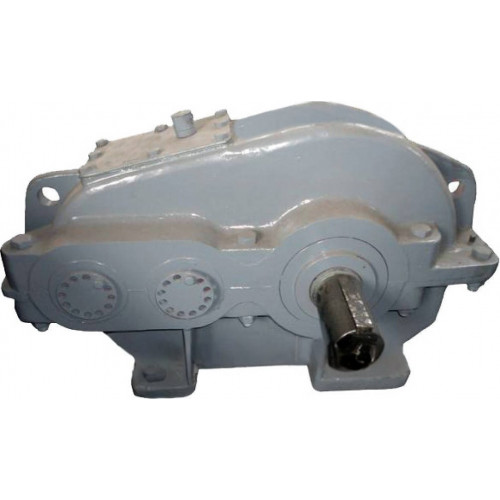

Редуктор ЦТНД-315-80
Спеціалізований редуктор ЦТНД-315-80 з трьома ступенями
Для здійснення функції механічного редукування обертів двигуна в зоні важкого машинобудування та добувальної промисловості активно використовуються циліндричні редуктори ЦТНД-315-80. Це перетворювачі вузького призначення, що мають пилонепроникний корпус із чавуну. Такий механізм використовує зачіплення Новікова для виконання поставленого завдання.
Умови експлуатації редуктора ЦТНД
| Тип навантаження | Постійна та змінна, одного напрямку та реверсивна |
| Режим роботи | Робота постійна та з періодичними зупинками |
| Частота обертання вхідного вала | 1500 об./хв, обертання валів у будь-який бік |
| Тип середовища | Підвищена запиленість, неагресивне середовище |
| Кліматичне виготовлення | У, Т (для категорії розміщення 1...4) за ГОСТом 15150-69 |
Основні технічні характеристики редукторів ЦТНД-315
| Найменування технічних характеристик | Ед. вимірювання | Типорозмір |
| ЦТНД-315 | ||
| Передавальний число | - | 80 |
| Допустиме радіальне консольне навантаження на тихохідному валу | Н | 24000 |
| Номінальний крутний момент на тихенькохідному валу | Н.м. | 8300 |
| Коефіцієнт корисної дії | % | 0,96 |
| Маса | кг | 485 |
Ви можете замовити редуктор ЦТНД-315 за низькою ціною з доставкою в будь-який населений пункт України. У компанії «Промпривод» ціни знижені щодо ринкових, адже ми працюємо без помічників. Виробляємо ретельний контроль якості перетворюваних перетворювачів та іншого промислового обладнання. Гарантуємо тривале безпроблемне функціонування механізмів.
Конструкція редуктора ЦТНД-315

Конструкція валів редуктора ЦТНД-315

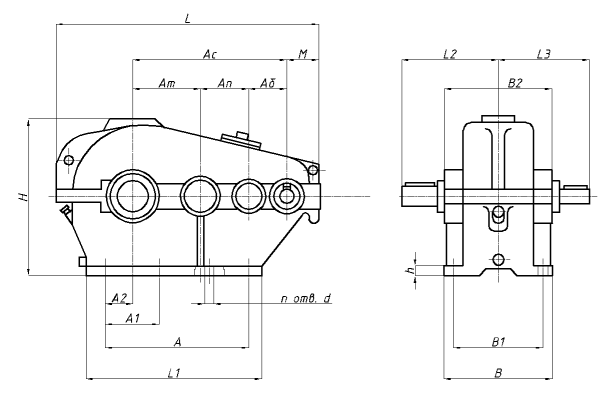

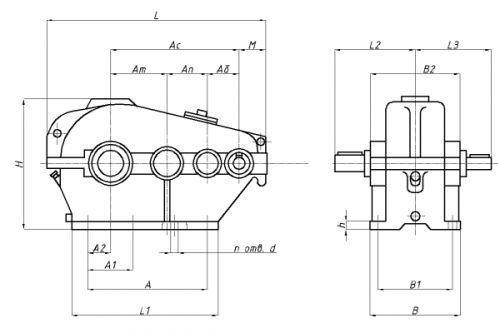

Габаритні розміри редуктора редуктора ЦТНД-315
| Типорозмір редуктора | АC | АБ | АП | АТ | А | А1 | А2 | В | В1 | В2 | Н | Н1 | h | L | L1 | L2 | L3 | d | n | Маса |
| мм | шт | кг | ||||||||||||||||||
| ЦТНД-315 | 640 | 125 | 200 | 315 | 560 | 280 | 130 | 345 | 280 | 350 | 640 | 335 | 30 | 1110 | 680 | 365 | 243 | 26 | 6 | 505 |
Розміри кінців валів редуктора ЦТНД-315
| Типорозмір редуктора | d | I | b | t | d1 | I1 | b1 | t1 |
| мм | ||||||||
| ЦТНД-315 | 32 | 58 | 10 | 35 | 110 | 165 | 28 | 116 |

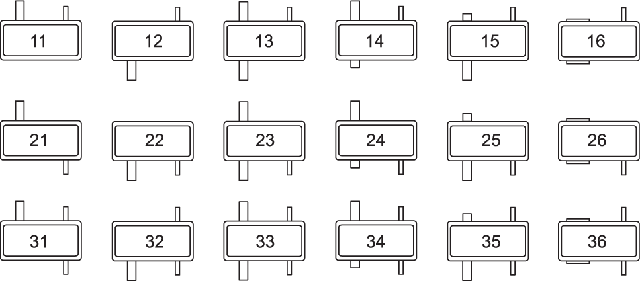

Варіанти збирання редуктора ЦТНД-315

Редуктор ЦТНД-315-80
