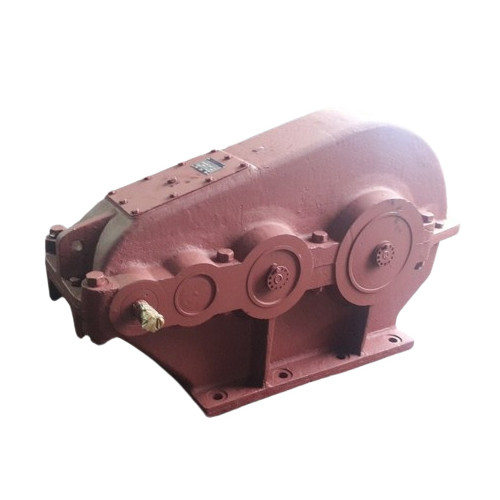

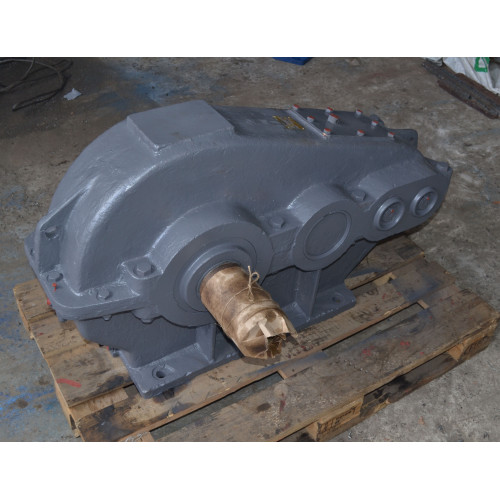

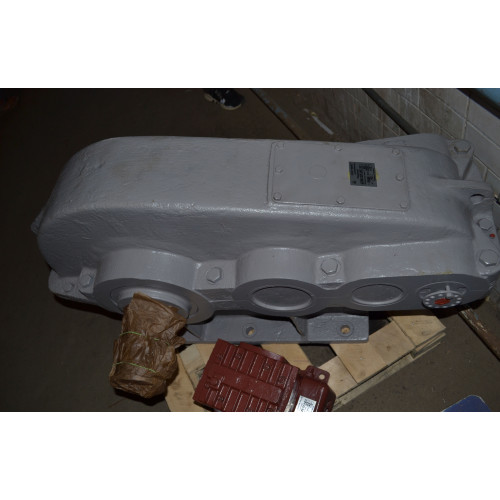

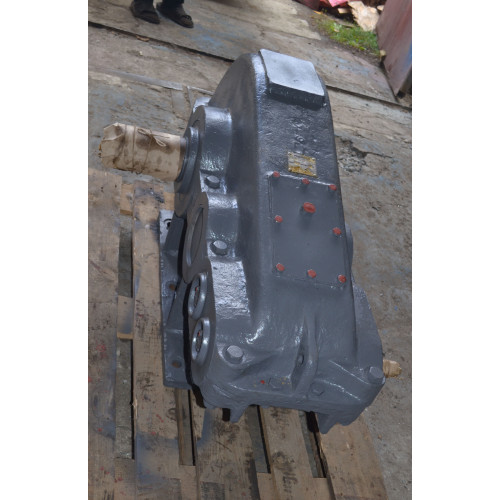

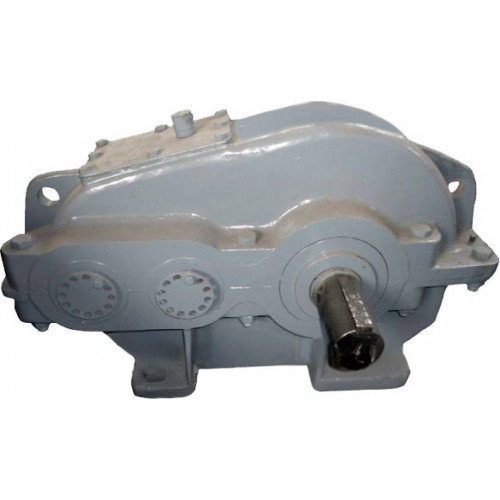

Циліндричний редуктор ЦТНД-400-100
Циліндричний редуктор ЦТНД-400-100 призначений для зміни параметрів приводу та в основному застосовується у шахтному устаткуванні.
Конструкційно складається з чавунного корпусу та двоступінчастого механізму, в якому використовується зчеплення Новікова.
Вали редуктора мають властивість обертатися у будь-якому напрямку. Працює як у тривалому, так і в повторно-короткочасному режимі.
Не рекомендують застосовувати його в агресивному та сильнозапиленому середовищі. Повна маса редуктора складає 911 кг.
Компанія виробник «Промпривод» пропонує Вам купити редуктор ЦТНД-400-100 за найвигіднішою ціною. Ми виготовляємо лише якісний товар, що підтверджується гарантією на 12 місяців. До кожного редуктора додається оригінальний паспорт. Зателефонувавши за вказаним на сайті номером, наші фахівці нададуть Вам кваліфіковану допомогу та допоможуть підібрати потрібний редуктор.
Наша компанія здійснює доставку по всій території України в максимально короткі терміни, будь-яким зручним для Вас способом.
Технічні характеристики редуктора ЦТНД-400-100
|
Найменування технічних характеристик
|
Типорозмір редуктора
|
|
|
ЦТНД-400
|
||
|
Передавальні числа
|
100
|
|
|
Допустиме радіально консольне навантаження на тихохідному валу, Н
|
32600
|
|
|
Номінальний момент, що крутить, на тихохідному валу, Н.м.
|
17000
|
|
|
ККД
|
0,96
|
|
|
Маса, кг
|
911
|
|

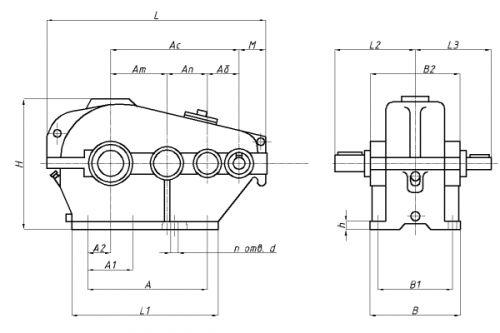

Схема габаритних і приєднувальних розмірів редуктора ЦТНД-400-100
|
Редуктор
|
Aw т
|
Aw з
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|
Приєднувальні розміри циліндричних валів редуктора ЦТНД-400-100
|
швидкохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
40
|
82
|
12
|
43
|
|
тихохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
140
|
200
|
36
|
148
|
Варіанти складання редуктора ЦТНД-400-100
Схема умовних позначень редуктора ЦТНД-400-100
