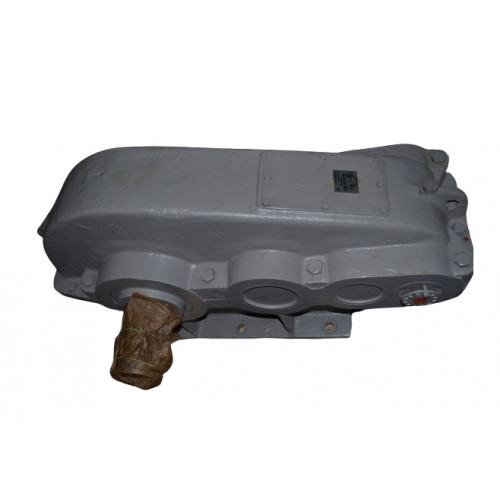

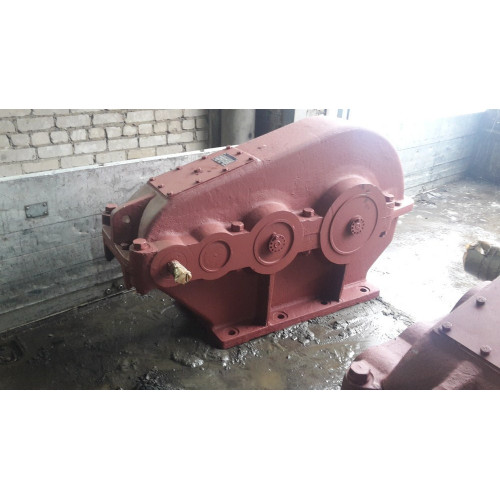

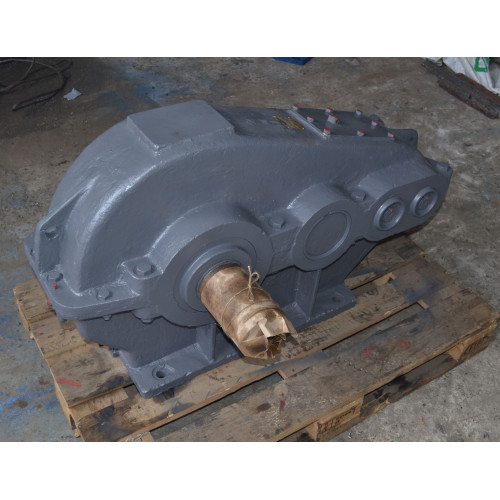

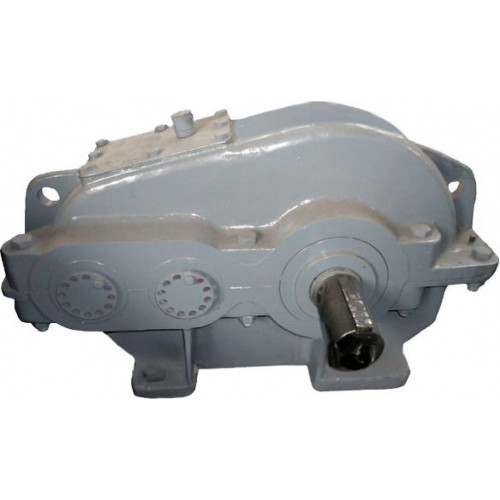

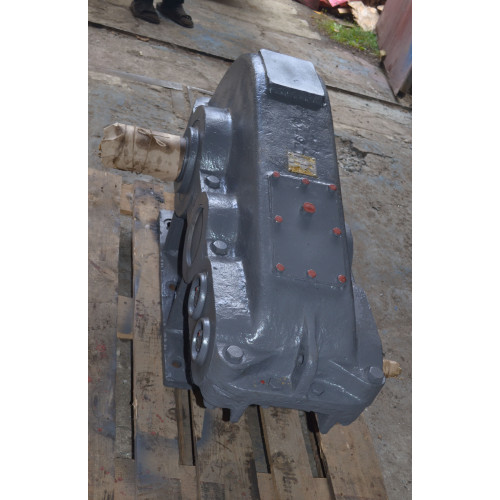

Циліндричний редуктор ЦТНД-400-80
Циліндричний редуктор ЦТНД-400-80 відноситься до горизонтальних пристроїв. Його застосовують переважно у конструкціях шахтного обладнання, але можливе використання і в інших напрямках промисловості.
Метою даного редуктора є зміна параметрів обертання приводів. Максимальна швидкість, що подається на вхідний вал, не повинна перевищувати 1500 об/хв.
Корпус редуктора ЦТНД-400-80 виконується з чавуну, але можливе виконання з іншого металу.
Компанія виробник «Промпривод» пропонує Вам купити редуктор ЦТНД-400-80 за найвигіднішою ціною. Ми виготовляємо лише якісний товар, що підтверджується гарантією на 12 місяців. До кожного редуктора додається оригінальний паспорт. Зателефонувавши за вказаним на сайті номером, наші фахівці нададуть Вам кваліфіковану допомогу та допоможуть підібрати потрібний редуктор.
Наша компанія здійснює доставку по всій території України в максимально короткі терміни, будь-яким зручним для Вас способом.
Технічні характеристики редуктора ЦТНД-400-80
|
Найменування технічних характеристик
|
Типорозмір редуктора
|
|
|
ЦТНД-400
|
||
|
Передавальні числа
|
80
|
|
|
Допустиме радіально консольне навантаження на тихохідному валу, Н
|
32600
|
|
|
Номінальний момент, що крутить, на тихохідному валу, Н.м.
|
17000
|
|
|
ККД
|
0,96
|
|
|
Маса, кг
|
911
|
|

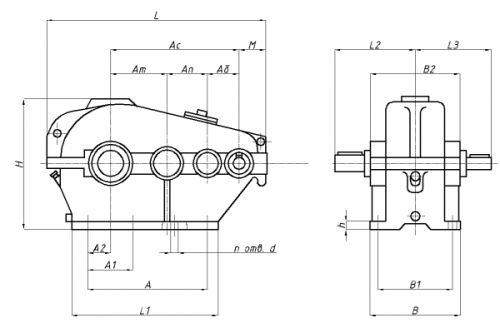

Схема габаритних і приєднувальних розмірів редуктора ЦТНД-400-80
|
Редуктор
|
Aw т
|
Aw з
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|
Приєднувальні розміри циліндричних валів редуктора ЦТНД-400-80
|
швидкохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
40
|
82
|
12
|
43
|
|
тихохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
140
|
200
|
36
|
148
|
Варіанти складання редуктора ЦТНД-400-80
Схема умовних позначень редуктора ЦТНД-400-80
