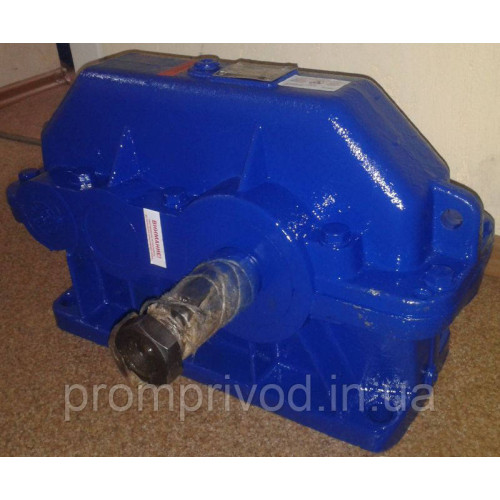

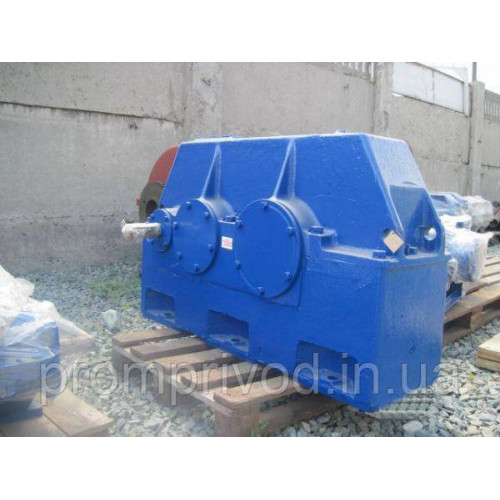

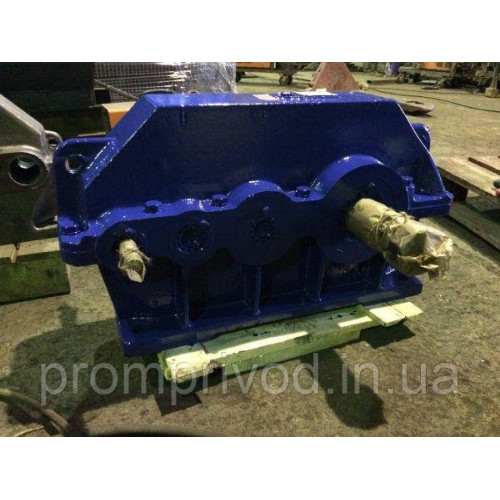

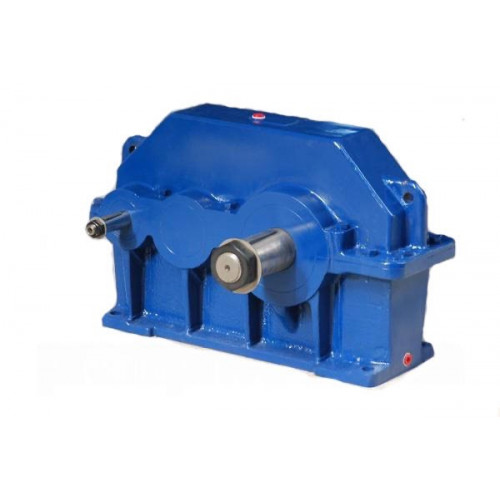

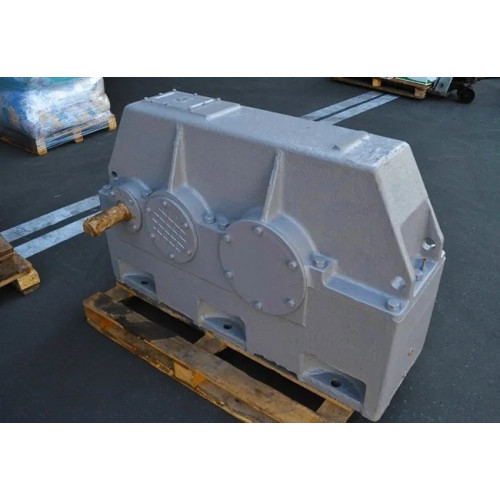

Редуктор типу 1Ц2У-400
Редуктор 1Ц2У - 400 встановлюють для зміни значення крутного моменту і частоти обертання в різних приводах. Дані агрегати мають два ступені і горизонтальне виконання з циліндричним типом передачі. Осі розташовані паралельно.
Такі перетворювачі дуже популярні, так як відрізняються надійністю і тривалим терміном служби з високим показником ККД. Відмінно працює як в режимі 24 години, так і з періодичними зупинками. Його вали можуть обертатися в будь-якому напрямку в умовах постійної або змінної навантаження.
Купити редуктор 1Ц2У за ціною виробника ви можете у нас на сайті просто зараз. Для цього вам потрібно лише подзвонити по телефону, вказаному на сайті, або залишити заявку on-line. Співпрацюючи з нами, ви отримуєте якісні пристрої, які прослужать вам багато років. Для оптових покупців діє система лояльних знижок. З кожним редуктором йде унікальний паспорт та гарантія на 12 місяців. Ми оперативно обробляємо замовлення й відправляємо перетворювачі по всій Україні.

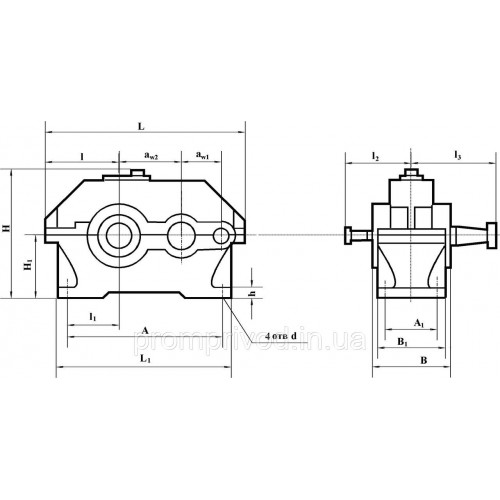

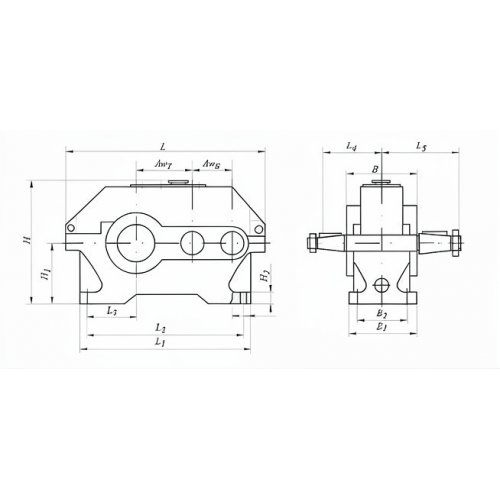

Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-400
Типорозмір | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
1Ц2У-400 | 400 | 250 | 475 | 330 | 420 | 835 | 425 | 42 | 1300 | 475 | 280 | 450 | 380 | 500 | 35 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-400
Типорозмір | швидкохідний вал | тихохідний вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-400 | 60m6 | 140 | 18 | 64 | 140m6 | 250 | 36 | 148 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-400
Типорозмір | b | d | d1 | d2 | d3 | L | l | l1 | Зачеплення | |
m | z | |||||||||
1Ц2У-400 | 40 | 336 | 180 | 150F8 | 215 | 335 | 15 | 65 | 8 | 40 |
Типорозмір | b | d | d1 | d2 | d3 | L |
1Ц2У-400 | 5 | 140h9 | 75h9 | 55 | М8х20 | 240 |
Технічні характеристики редуктора 1Ц2У-400
Найменування технічних характеристик | Од. зм. | Типорозмір | |
1Ц2У-400 | |||
Передавальні числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | ||
Допускається радіальна консольні навантаження |
на швидкохідному валу | Н | 4800 |
на т/х циліндричному валу | 45000 | ||
на т/х валу у вигляді зубчастої муфти | 56000 | ||
Номінальний крутний момент на вихідному валу | Н.м. | 20000 | |
ККД | % | 0,97 | |
Маса | кг | 930 |
Варіанти складання редукторів 1Ц2У
