Редуктор 1Ц2У-250 является цилиндрическим двухступенчатым горизонтальным редуктором общемашиностроительного.
Данный тип редукторов эксплуатируется на постоянной или переменной нагрузке. Нагрузка может быть как однонаправленной, так и реверсивной.
Редукторы цилиндрические 1Ц2У двухступенчатые предназначены для работы с периодическими остановками, а также допускают эксплуатацию в течение длительного времени (до 24 часов в сутки). Предельно допустимая частота вращения быстроходного вала — 1800 об/мин, окружная скорость — 16 м/с.
Климатические исполнения редукторов цилиндрических типа 1Ц2У по ГОСТ 15150:
• У, Т для категории размещения 1-3;
• УХЛ и О для категории размещения 4.
Габаритные и присоединительные размеры редуктора 1Ц2У:
|
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
|
200 |
125 |
515 |
230 |
165 |
420 |
212 |
30 |
670 |
580 |
165 |
236 |
212 |
280 |
24 |
Размеры конических валов цилиндрического редуктора 1Ц2У:
|
быстроходный вал |
тихоходный вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
30 |
М20×1.5 |
80 |
58 |
5 |
15.55 |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
Размеры цилиндрических валов редуктора 1Ц2У:
|
быстроходный вал |
тихоходный вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
25k6 |
58 |
8 |
28 |
65m6 |
105 |
18 |
69 |
Размеры тихоходного вала редуктора 1Ц2У в виде зубчатой муфты:
|
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
||||||||
|
25 |
210 |
100 |
80F8 |
105 |
192 |
10 |
50 |
5 |
40 |

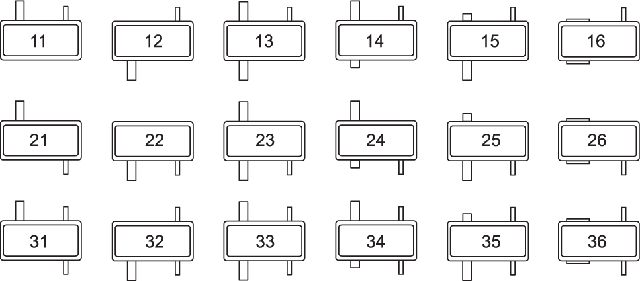

Варианты сборки цилиндрического двухступенчатого редуктора 1Ц2У-200:
Технические характеристики редуктора 1Ц2У-200:
|
Передаточное число |
8; 10; 12.5; 16; 20; 25; 31.5; 40 |
|
|
Значение Мкр при длительном сроке работы с постоянной нагрузкой, Нм |
Непрерывный (Н) ПВ=100% |
2500 |
|
Значение Мкр при работе с кратковременной повторяющейся нагрузкой, Нм |
Тяжелый (Т) ПВ=40% |
3150 |
|
Средний (С) ПВ=25% |
4000 |
|
|
Легкий (Л) ПВ=15% |
5000 |
|
|
Нагрузка, которая прикладывается к входному валу Fвх, Н |
Непрерывный (Н) ПВ=100% |
2240 |
|
Тяжелый (Т) ПВ=40% |
2500 |
|
|
Средний (С) ПВ=25% |
2800 |
|
|
Легкий (Л) ПВ=15% |
3150 |
|
|
Нагрузка, которая прикладывается к выходному валу Fвых, Н |
Непрерывный (Н) ПВ=100% |
12500 |
|
Тяжелый (Т) ПВ=40% |
14000 |
|
|
Средний (С) ПВ=25% |
16000 |
|
|
Легкий (Л) ПВ=15% |
18000 |
|
|
КПД, % |
97 |
|
|
Вес редуктора, кг |
Корпус из алюминия |
- |
|
Корпус из чугуна |
170 |
|

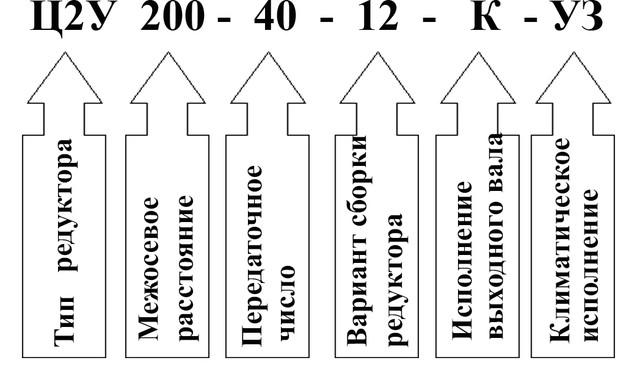

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Применение двухступенчатого цилиндрического редуктора типа Ц2У (1Ц2У): 100, 125, 160, 200, 250, 315:
нагрузка постоянная и переменная одного направления и реверсивная работа длительная или с периодическими остановками вращение валов в любую сторону частота вращения входного вала не должна превышать 1800 об/мин.
