Мотор-редуктор червячный одноступенчатый 2МЧ сборки 51
Мотор-редуктор 2МЧ является червячным одноступенчатым редуктором, который предназначен для работы в качестве приводов общепромышленного назначения в соответствии с ГОСТ 25484-93. Такие механизмы отличаются высокой износостойкостью и рассчитаны на большие нагрузки. Данные мотор-редукторы выполняются в трех монтажных исполнениях: навесные, насадные и на лапах. Каждый вариант имеет разное пространственное расположение червячной пары и валов.
Представляемый мотор-редуктор выполнен согласно 51 варианту сборки. Таким устройствам характерно наличие одного быстроходного и одного тихоходного вала. Быстроходный вал предназначен для подключения к электродвигателю, а к тихоходному подключают оборудование. Также в 51 сборке предусматривают пересечения осей под углом 90 градусов в горизонтальной плоскости.
Компания «Промпривод» предлагает приобрести редукторы высокого качества по очень выгодным ценам. Для оптовых покупателей мы предоставляем лояльную систему скидок. Позвонив по телефону, указанному на сайте вы получите исчерпывающий ответ на любой вопрос, относительно приобретения и особенностях эксплуатации любого общепромышленного или узкоспециализированного редуктора. На все устройства распространяется гарантия на 12 месяцев. Доставка возможна в любой населенный пункт Украины.
Условное обозначение варианта сборки 51
Конструкция мотор-редуктора 2МЧ

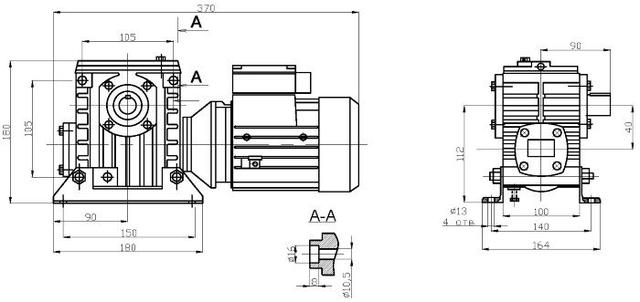

Габаритные и присоединительные размеры мотор-редуктора 2МЧ
Типоразмер мотор-редуктора |
Lmax |
L1 |
L2 |
L3 |
L4 |
Bmax |
B1 |
B2 |
Hmax |
H1 |
H2 |
H3 |
P |
I |
2МЧ-40 |
370 |
105 |
180 |
150 |
90 |
164 |
140 |
100 |
180 |
112 |
40 |
105 |
15 |
90 |
2МЧ-63 |
470 |
150 |
220 |
180 |
110 |
197 |
165 |
125 |
225 |
145 |
63 |
150 |
20 |
120 |
2МЧ-80 |
540 |
180 |
260 |
225 |
130 |
212 |
185 |
140 |
296 |
172 |
80 |
180 |
20 |
145 |
Типоразмер мотор-редуктора |
l1 |
l2 |
l3 |
l4 |
d1 |
d2 |
d3 |
t |
t1 |
c |
c1 |
D1 |
D2 |
2МЧ-40 |
28 |
20 |
112 |
28 |
18 |
23 |
25 |
20,5 |
20,8 |
6 |
6 |
16 |
10,5 |
2МЧ-63 |
42 |
20 |
108 |
20 |
28 |
33 |
35 |
31 |
29,3 |
8 |
8 |
18 |
12,5 |
2МЧ-80 |
58 |
25 |
116 |
24 |
35 |
41 |
44 |
37,5 |
38,3 |
10 |
10 |
18 |
12,5 |
Технические характеристики мотор-редуктора 2МЧ
Номинальная частота вращения выходного вала об/мин |
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н |
Номинальный крутящий момент на выходном валу Н х м , при ПВ , % |
КПД, % в непрерывном режиме с ПВ, 100%, не мене |
Типоразмер двигателя серии АИР |
Мощность двигателя, |
Корректированный уровень звуковой мощности, дБА, не более |
Масса |
||
40 |
100 |
||||||||
Мотор-редуктор 2МЧ-40 |
|||||||||
224 |
1500 |
20 |
68 |
63В2 |
0,55 |
80 |
12,4 |
||
180 |
24 |
67 |
63В2 |
0,55 |
|||||
140 |
22 |
58 |
63В4 |
0,37 |
|||||
112 |
28 |
26 |
57 |
63В4 |
0,37 |
||||
90 |
32 |
30 |
55 |
63В4 |
0,37 |
||||
71 |
35 |
30 |
52 |
63В4 |
0,37 |
||||
56 |
30 |
28 |
50 |
63А4 |
0,25 |
||||
45 |
40 |
36 |
48 |
63А4 |
0,25 |
||||
35,5 |
36 |
31 |
43 |
63А4 |
0,25 |
||||
31 |
41 |
56В4 |
0,18 |
10,5 |
|||||
28 |
32 |
38 |
56В4 |
0,18 |
|||||
22,4 |
28 |
26 |
37 |
56А4 |
0,12 |
||||
Мотор-редуктор 2МЧ-63 |
|||||||||
180 |
2400 |
100 |
80 |
66 |
80В2 |
2,2 |
83 |
26 |
|
140 |
100 |
71 |
64 |
80В2 |
2,2 |
||||
80 |
62 |
80А2 |
1,5 |
80 |
25 |
||||
112 |
100 |
60 |
80В2 |
2,2 |
83 |
26 |
|||
90 |
59 |
80А2 |
1,5 |
80 |
25 |
||||
90 |
125 |
100 |
66 |
80В4 |
1,5 |
26 |
|||
71 |
125 |
90 |
64 |
80В4 |
1,5 |
||||
112 |
62 |
80А4 |
1,1 |
25 |
|||||
56 |
125 |
59 |
80А4 |
1,1 |
|||||
100 |
53 |
71В4 |
0,75 |
22 |
|||||
45 |
125 |
54 |
80А4 |
1,1 |
25 |
||||
112 |
49 |
71В4 |
0,75 |
22 |
|||||
35,5 |
125 |
46 |
71В4 |
0,75 |
|||||
100 |
44 |
71А4 |
0,55 |
21 |
|||||
28 |
125 |
43 |
71В4 |
0,75 |
22 |
||||
112 |
41 |
71А4 |
0,55 |
21 |
|||||
22,4 |
125 |
37 |
71А4 |
0,55 |
|||||
18 |
140 |
100 |
40 |
71В6 |
0,55 |
22 |
|||
100 |
38 |
71А6 |
0,37 |
21 |
|||||
14 |
125 |
90 |
36 |
71В6 |
0,55 |
22 |
|||
100 |
34 |
71А6 |
0,37 |
21 |
|||||
11,4 |
112 |
80 |
30 |
71А6 |
0,37 |
||||
Мотор-редуктор 2МЧ-80 |
|||||||||
224 |
400 |
180 |
125 |
75 |
100L2 |
5,5 |
87 |
49 |
|
125 |
74 |
100S2 |
4 |
83 |
43 |
||||
180 |
180 |
71 |
90L2 |
3 |
38,5 |
||||
125 |
69 |
||||||||
140 |
180 |
66 |
|||||||
112 |
180 |
64 |
|||||||
125 |
63 |
80B2 |
2,2 |
33 |
|||||
90 |
250 |
180 |
67 |
100S4 |
3 |
43 |
|||
180 |
66 |
90L4 |
2,2 |
38,5 |
|||||
71 |
250 |
64 |
100S4 |
3 |
43 |
||||
180 |
63 |
90L4 |
2,2 |
38,5 |
|||||
56 |
250 |
61 |
90L4 |
2,2 |
38,5 |
||||
180 |
59 |
80B4 |
1,5 |
80 |
33 |
||||
45 |
250 |
200 |
57 |
90L4 |
2,2 |
83 |
38,5 |
||
200 |
55 |
80B4 |
1,5 |
80 |
33 |
||||
35,5 |
250 |
180 |
50 |
80B4 |
1,5 |
33 |
|||
180 |
48 |
80A4 |
1,1 |
31,5 |
|||||
28 |
250 |
48 |
80B4 |
1,5 |
33 |
||||
180 |
46 |
80A4 |
1,1 |
31,5 |
|||||
22,4 |
224 |
160 |
41 |
80A4 |
1,1 |
33 |
|||
160 |
40 |
71B4 |
0,75 |
28,5 |
|||||
18 |
224 |
38 |
80A4 |
1,1 |
31,5 |
||||
160 |
37 |
71B4 |
|
28,5 |
|||||
14 |
260 |
180 |
38 |
80A6 |
31,5 |
||||
11,4 |
260 |
36 |
80A6 |
31,5 |
|||||
180 |
35 |
71B6 |
0,55 |
28,5
|
Пример условного обозначения мотор-редуктора 2МЧ
Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98:
40 - расстояние между осями, мм;
56 - показатели номинальной частоты вращения вала, об/мин;
51 - тип сборки (согласно ГОСТ 20373-80);
1110 - особенности исполнения согласно способу монтажа по ГОСТ 30164-94;
У3 - вариант климатического исполнения и категория по положениям ГОСТ 15150-69;
380 - характеристики напряжения сети, В.
