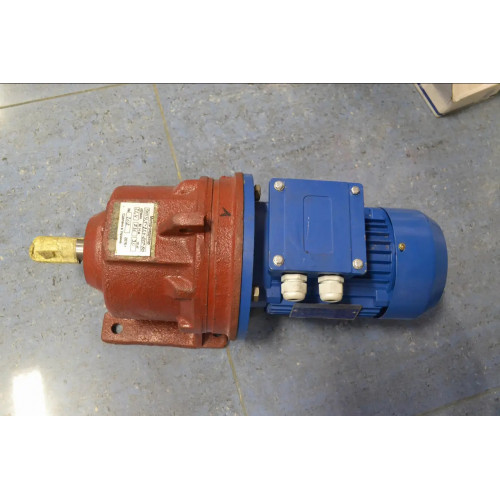

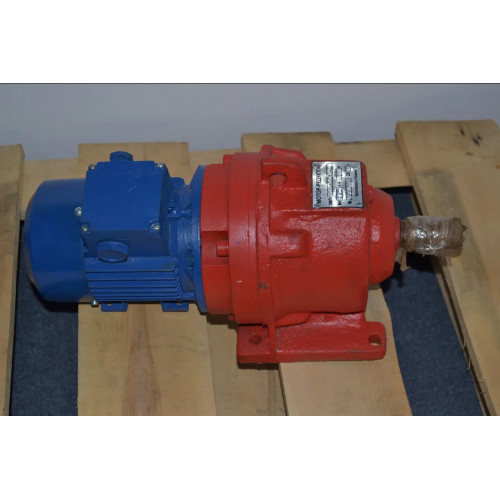

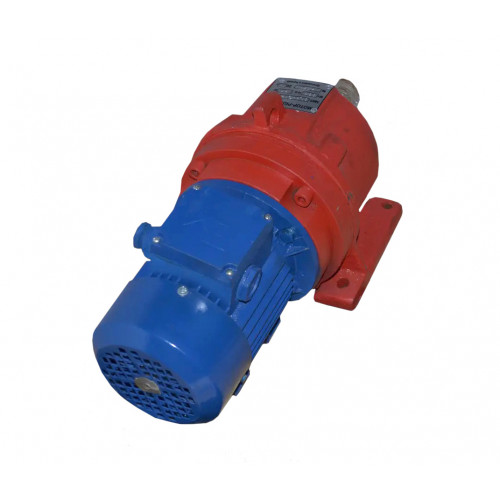

Мотор редуктор 3МП-31,5 (2 ступени 22,4 об/мин АИР71В8)
Мотор редуктор 3МП-31,5 (2 ступени 22,4 об/мин АИР71В8) - оборудование, в котором удачно совмещены сразу два типа механизмов - редуктор зубчатого типа с планетарной передачей и асинхронный двигатель серии АИР71В8. Преобразователь используется для снижения нагрузки на двигатель. Достигается такой эффект за счет уменьшения вращательного момента и увеличения количества оборотов рабочего механизма.
3МП, в сравнении с другими моделями общепромышленных редукторов, имеет относительно небольшие габаритные размеры и массу. Благодаря высоким кинематическим возможностям, и способности выдерживать ударные нагрузки продолжительное время, преобразователь может использоваться практически в любой промышленной сфере. Исключение составляют грузоподъемные механизмы - монтировать 3МП на них запрещено.
Купить мотор редуктор 3МП-31,5 2 ступени 22.4 об/мин по доступной цене в Украине можно на сайте компании «Промпривод». Своим клиентам мы предлагаем только качественное оборудование собственного производства. Все преобразователи 100% новые и изготавливаются в соответствии с установленными стандартами качества. Отгрузка продукции выполняется в строго оговоренные с заказчиком сроки.
Рекомендации к использованию мотор-редуктора 3МП 31,5
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянный, переменный |
|
Направление вращения тихоходного вала |
Однонаправленный или реверсивный |
|
Режим работы |
Нагрузка длительная или с периодическими остановками |
|
Климатическое исполнение |
У, Т, категория размещения 2,3 |
|
Температурный диапазон |
От -45 до +45˚С |
|
Среда |
Неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10мг/м3 |
Основные технические характеристики мотор-редуктора 3МП 31,5 (22,4 об/мин, АИР71В8)
|
Частота вращения выходного вала об/мин |
Количество ступеней |
КПД мотор-редуктора не менее % |
Масса редуктора кг |
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
Комплектующий электродвигатель |
|
|
Марка |
Мощность кВт |
|||||
|
18 |
2 |
59% |
30 |
2850 |
АИР71В8 |
0,25 |
Конструкция и габаритные размеры мотор-редуктора 3МП 31,5 (22,4 об/мин, АИР71В8)
Габаритные и присоединительные размеры мотор-редуктора 3МП 31,5 (исполнение - на лапах)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала об/мин |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не более |
||||||||||||
|
3МП-31,5 |
22,4 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкция и габаритные размеры мотор-редуктора 3МП 31,5 (22,4 об/мин, АИР71В8)
Габаритные и присоединительные размеры мотор-редуктора 3МП 31,5 (исполнение - фланец)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала об/мин |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не более |
|||||||||||
|
3МП-31,5 |
22,4 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Присоединительные размеры конических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Присоединительные размеры полых валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
