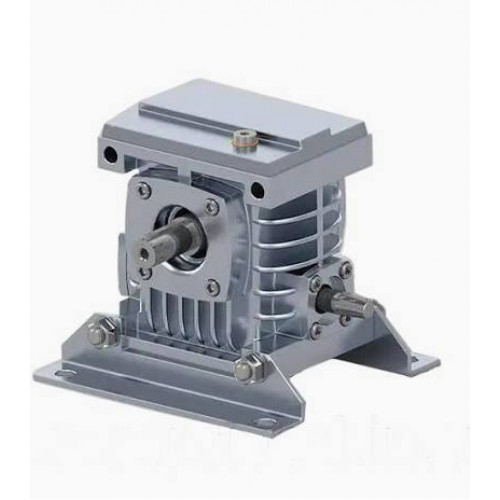

Червячный редуктор 2Ч сборки 52
Редуктор 2Ч является одноступенчатым универсальным устройством с червячным типом передачи. Работа редуктора заключается в преобразовании крутящего момента и частоты вращения винта в приводах различного оборудования. Так как механизм имеет общее назначение, то применение его весьма обширно.
Редукторы выпускают в соответствии с 52 вариантом сборки, потому ему присуще пересечение осей под углом 90 градусов. Оси пересекаются в горизонтальной плоскости. Агрегат имеет один быстроходный вал, к которому подключают электродвигатель, и одни тихоходный для соединения с оборудованием.
Купить редукторы вы можете у нас на сайте, оставив заявку онлайн. Компания «Промпривод» предлагает широкий ассортимент преобразователей по вариантам сборки. Позвонив по телефону, указанному на сайте, вы получите развернутый ответ на все вопросы относительно подбора, установки и эксплуатирования редукторов и мотор-редукторов. Оправка осуществляется в указанные ранее сроки, по всей территории страны. Для постоянных клиентов и оптовых покупателей действует гибкая система скидок.
Условное обозначения варианта сборки 52
Конструкция редуктора 2Ч
Технические характеристики редукторов 2Ч
|
iном |
Редуктор 2Ч-40 |
Редуктор 2Ч-63 |
Редуктор 2Ч-80 |
|||
|
Мкр, Н•м |
КПД |
Мкр, Н•м |
КПД |
Мкр, Н•м |
КПД |
|
|
8 |
32 |
0,87 |
120 |
0,89 |
230 |
0,90 |
|
10 |
32 |
0,85 |
110 |
0,88 |
210 |
0,89 |
|
12,5 |
28 |
0,83 |
100 |
0,88 |
200 |
0,88 |
|
16 |
36 |
0,81 |
140 |
0,84 |
260 |
0,85 |
|
20 |
35 |
0,76 |
120 |
0,83 |
240 |
0,83 |
|
25 |
30 |
0,73 |
110 |
0,81 |
220 |
0,82 |
|
31,5 |
40 |
0,70 |
150 |
0,74 |
280 |
0,77 |
|
40 |
36 |
0,63 |
130 |
0,73 |
260 |
0,72 |
|
50 |
32 |
0,60 |
120 |
0,68 |
240 |
0,71 |
|
63 |
28 |
0,58 |
100 |
0,62 |
210 |
0,64 |
|
80 |
20 |
0,53 |
90 |
0,60 |
180 |
0,61 |
|
Масса, кг |
6,5 |
13 |
18,5 |
|||
Пример условного обозначения редукторов 2Ч:
2Ч-63-31,5-52-1-У3, ТУУ 29.1-24587406.003-2003:
2Ч - тип редуктора;
63 - межосевое расстояние, мм;
31,5 - номинальное передаточное число;
52 - вариант сборки;
1 - вариант расположения червячной пары;
У3 - климатическое исполнение и категория размещения.
