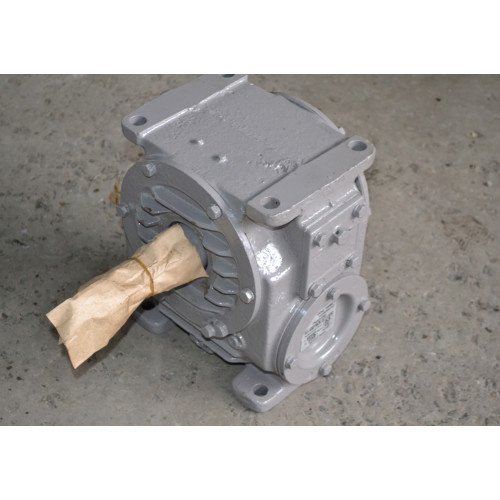

Червячный редуктор Ч-80-16 варианта сборки 53
Механические преобразователи играют важную роль в создании корректных условий работы различных систем приборов и механизмов. В качестве подобного преобразователя может быть использован червячный редуктор Ч-80-16-53.
Этот вид устройств использует одну ступень червячной передачи для получения необходимых системе момента кручении и скорости вращения, передающихся на последующие звенья цепи.

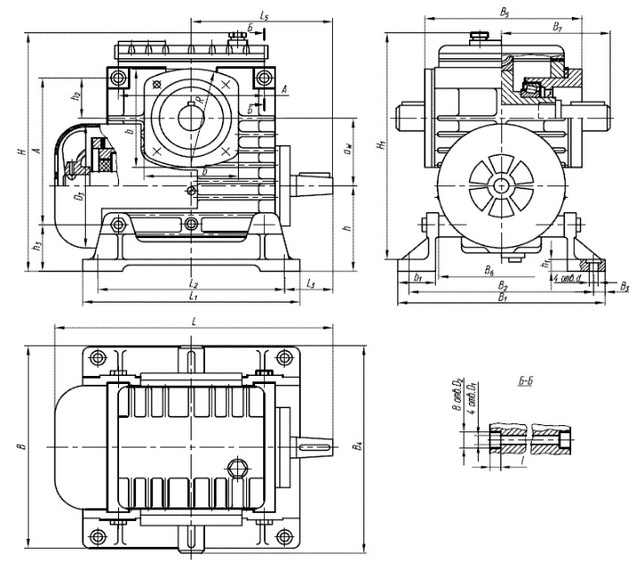

Конструкция редуктора Ч-80
Вариант сборки редуктора 53
Условия применения редуктора Ч
Характеристика |
Значение |
Тип нагрузки |
Постоянный, переменный |
Направление движения вала |
Однонаправленное или реверсивное |
Режим работы |
Постоянный или с остановками |
Частота вращения входного вала, не более |
1800 об/мин |
Внешняя среда |
Нейтральная, неагрессивная и невзрывоопасная |
Климатическое исполнение |
У, Т для категории размещения 1-3 и УХЛ, О для категории размещения 4 |
Купить редуктор Ч-80 в Украине наиболее выгодно у отечественного производителя
В компании «Промпривод» вы всегда найдете в непосредственном наличии или под заказ червячные редукторы во всех требуемых вариантах сборки. Звоните нам в любое удобное время, оставляйте онлайн-заявки и консультируйтесь у опытных сотрудников о нюансах использования заинтересовавшего вас преобразователя.
Доставляем редукторы Ч в любой регион Украины проверенными транспортными компаниями! Множество преобразователей находится в непосредственном наличии, потому они могут быть отправлены вам в самые короткие сроки.

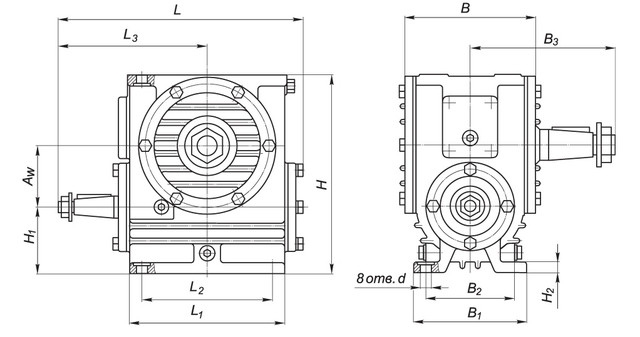

Габаритные и присоединительные размеры червячного редуктора Ч
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |

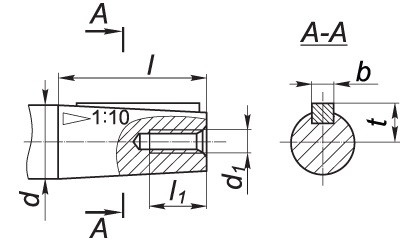

Присоединительные размеры быстроходного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |

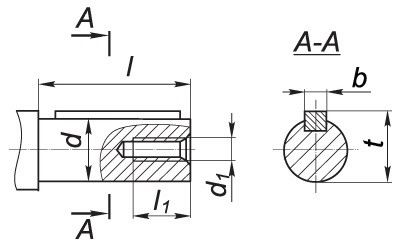

Присоединительные размеры тихоходного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |

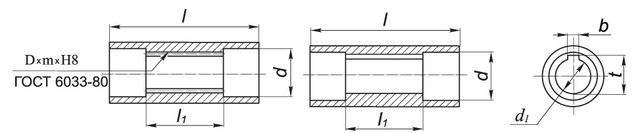

Присоединительные размеры полых валов редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
