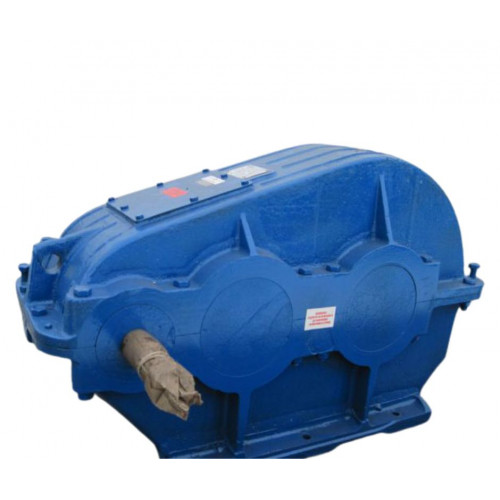

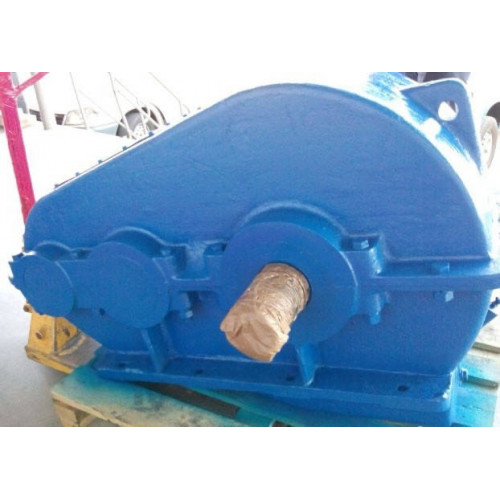

Редуктор РМ-350-12.5

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

30 750 грн

Войти для отображения накопительной скидки

Редуктором горизонтальным цилиндрическим РМ-350-12.5 называют механизм, основной задачей которого является изменение крутящего момента и передаточного числа электродвигателя.
Устройство РМ-350-12.5 используют в паре с приводами в разных отраслях машиностроения, металлургии и строительства.

Мультипликатор РМ-350-12.5 имеет ряд условий для его работы, это:

вращение валов осуществляется в любом направлении,
нагрузкаможет быть постоянной или переменной,
скорость вращения на входе не должна быть больше 1500 об/мин.,
работа редуктора может проводиться в постоянном или с остановками режимах,
климатическое исполнение У и Т, согласно ГОСТ 15150-69.

Для более долговечной работы аппарата, среда его размещения не должна быть агрессивной, а температура колебаться от -40 до +50 градусов Цельсия.

Купить редуктор РМ-350 оптом и розницу Вы можете на сайте компании «Промпривод». Покупая товар у нас, Вы получаете:

высокое качество товара по цене производителя,
паспорт к каждому изделию,
гарантию 12 месяцев,
минимальный срок доставки в любую точку Украины.

Схема и размеры редуктора РМ-350-12.5

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
350	200	710	260	268,5	415	310	45	60	238	280

B	B₁	B₂	H	H₁	h	Ød	n отв.
270	250	290	400	200	23	17	4

Технические характеристики редуктора РМ-350-12.5

Типоразмер				РМ-350
Номинальное передаточное отношение, i				12.5
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	3643
			ПВ 15%	2254
			ПВ 25%	1952
			ПВ 40%	1671
			ПВ 100%	684
		12,5 (750)	Особо легкий	3623
			ПВ 15%	2109
			ПВ 25%	1836
			ПВ 40%	1562
			ПВ 100%	692
		16,6 (1000)	Особо легкий	3502
			ПВ 15%	1944
			ПВ 25%	1691
			ПВ 40%	1437
			ПВ 100%	688
		20,83 (1250)	Особо легкий	3333
			ПВ 15%	1710
			ПВ 25%	1488
			ПВ 40%	1266
			ПВ 100%	686
		25 (1500)	Особо легкий	3180
			ПВ 15%	1691
			ПВ 25%	1465
			ПВ 40%	1248
			ПВ 100%	684
Масса, кг, не более				145

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	12.5
РМ-350-12.5
10,0 (600)	6900
12,5 (750)	6800
16,6 (1000)	6600
20,8 (1250)	6400
25,0 (1500)	6100

Номинальная частота вращения быстроходного вала, об/мин	РМ-350-12.5
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	3,8	24,0	18,4
750	3,5	22,5	16,9
1000	3,1	20,0	16,0
1250	2,9	18,5	14,0
1500	2,9	17,5	13,7

Размеры концов быстроходных валов редуктора РМ-350-12.5

Размеры концов быстроходных валов редуктора РМ-350

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
40	35,90	М24×2	63	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-350-12.5

Размеры концов тихоходных валов под муфты редуктора РМ-350

Ød m6	Ød₁	b	l	t
55	65	16	82	60

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350-12.5

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
3	48	25	54,5	16	24,5	45	90	110

Варианты сборки редуктора

Варианты сборки редуктора РМ-350

Условное обозначение редуктора РМ-350-12.5

Электродвигатель	отечественный
Цвет	синий, красный, серый
Тип редуктора	Цилиндрический
Термообработка зубъев	да
Расположение валов редуктора	Горизонтальное
Материал изготовления валов	сталь 45 и 40Х
Количество рабочих ступеней	2
Типы валов	конический, цилиндрический, в виде зубчатой муфты
Состояние	Новое
Межосевое расстояние	350 мм
Гарантия	1 год
Вес	145 кг
Страна производитель	Украина
Диаметр оси вала	по согласованию
Тип	Редуктор
