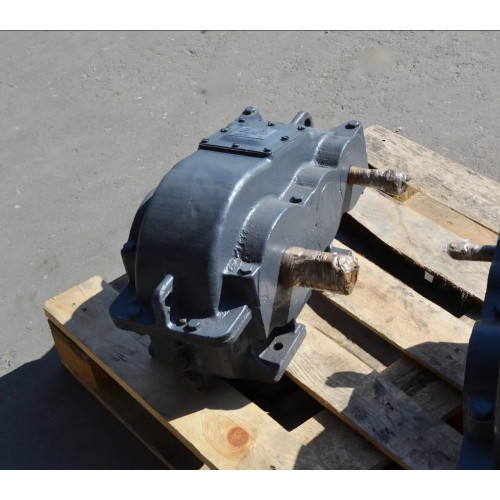

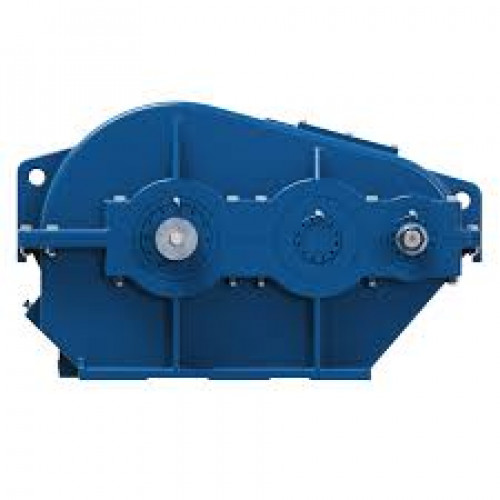

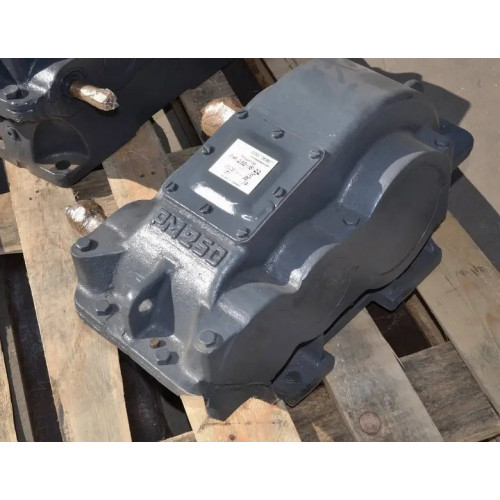

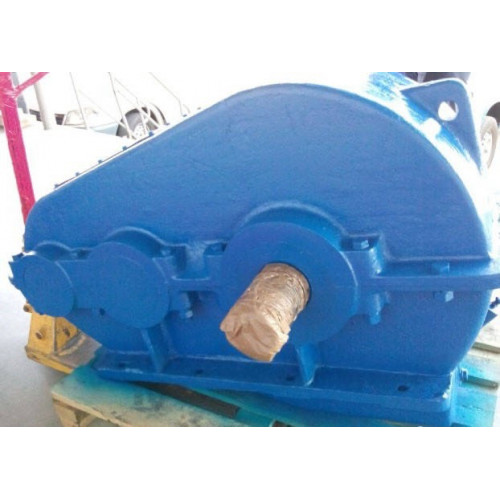

Редуктор РМ-350-16

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

30 125 грн

Войти для отображения накопительной скидки

Горизонтальный двухступенчатый редуктор РМ-350-16 применяется в отраслях машиностроения, строительства, металлургии в паре с приводами. Его главной и основной задачей является преобразование передаточного числа, а также крутящего момента, к примеру электродвигателя.

Для долговечного использования устройства РМ-350-16 рекомендовано использовать его в неагрессивной среде с температурой от -40 до +50 градусов Цельсия.

Механизм РМ-350-16 работает при постоянной или переменной нагрузке, с паузами, либо без них. Валы редуктора могут вращаться в любом направлении.

Купить редуктор РМ-350 оптом и розницу Вы можете на сайте компании «Промпривод». Покупая товар у нас, Вы получаете:

высокое качество товара по цене производителя,
паспорт к каждому изделию,
гарантию 12 месяцев,
минимальный срок доставки в любую точку Украины.

Схема и размеры редуктора РМ-350-16

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
350	200	710	260	268,5	415	310	45	60	238	280

B	B₁	B₂	H	H₁	h	Ød	n отв.
270	250	290	400	200	23	17	4

Технические характеристики редуктора РМ-350-16

Типоразмер				РМ-350
Номинальное передаточное отношение, i				16,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	3762
			ПВ 15%	2332
			ПВ 25%	2031
			ПВ 40%	1730
			ПВ 100%	677
		12,5 (750)	Особо легкий	3692
			ПВ 15%	2247
			ПВ 25%	1946
			ПВ 40%	1665
			ПВ 100%	682
		16,6 (1000)	Особо легкий	3611
			ПВ 15%	2092
			ПВ 25%	1821
			ПВ 40%	1550
			ПВ 100%	692
		20,83 (1250)	Особо легкий	3491
			ПВ 15%	1938
			ПВ 25%	1685
			ПВ 40%	1433
			ПВ 100%	686
		25 (1500)	Особо легкий	3361
			ПВ 15%	1816
			ПВ 25%	1575
			ПВ 40%	1344
			ПВ 100%	692
Масса, кг, не более				145

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	16,0
РМ-350-16
10,0 (600)	7200
12,5 (750)	7000
16,6 (1000)	6800
20,8 (1250)	6600
25,0 (1500)	6400

Номинальная частота вращения быстроходного вала, об/мин	РМ-350-16
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	3,8	24,0	18,4
750	3,5	22,5	16,9
1000	3,1	20,0	16,0
1250	2,9	18,5	14,0
1500	2,9	17,5	13,7

Размеры концов быстроходных валов редуктора РМ-350-16

Размеры концов быстроходных валов редуктора РМ-350

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
40	35,90	М24×2	63	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-350-16

Размеры концов тихоходных валов под муфты редуктора РМ-350

Ød m6	Ød₁	b	l	t
55	65	16	82	60

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350-16

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
3	48	25	54,5	16	24,5	45	90	110

Варианты сборки редуктора

Варианты сборки редуктора РМ-350

Условное обозначение редуктора РМ-350-16

Состояние	Новое
Межосевое расстояние	350 мм
Гарантия	1 год
Вес	145 кг
Страна производитель	Украина
Диаметр оси вала	по согласованию
Тип	Редуктор
Электродвигатель	отечественный
Цвет	синий, красный, серый
Тип редуктора	Цилиндрический
Термообработка зубъев	да
Расположение валов редуктора	Горизонтальное
Материал изготовления валов	сталь 45 и 40Х
Количество рабочих ступеней	2
Типы валов	конический, цилиндрический, в виде зубчатой муфты
