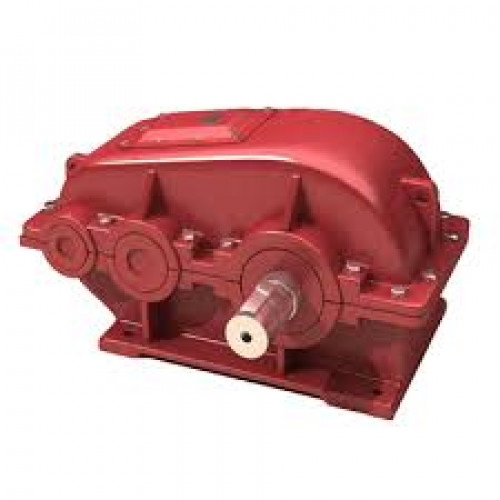

Редуктор РМ-500-10

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

47 375 грн

Войти для отображения накопительной скидки

Горизонтальным двухступенчатым редуктором РМ-500-10 называют механизм для изменения крутящего момента и скорости вращения приводов. Он широко применяется в разных отраслях машиностроения. Имеет высокий показатель КПД и прост в использовании.

Редуктор РМ-500-10 может работать долгое время без остановки с постоянной и переменной нагрузкой. Максимальная скорость на входном валу не должна превышать 1500 об/мин. Благодаря корпусу, выполненному в виде моноблока, редуктор может эксплуатироваться в запыленной среде. Сам корпус изготавливают из чугуна.

Купить редукторы РМ-500 Вы можете на сайте нашей компании «Промпривод». Вам стоит лишь позвонить по указанному номеру и оформить заказ.

Приобретая оборудование у нас, Вы получаете ряд преимуществ, таких как:

обслуживание на высоком уровне,
высочайшее качество товара,
прилагаемый паспорт к каждому редуктору,
гарантия 12 месяцев,
доставка в любой из регионов Украины.

Схема и размеры редуктора РМ-500-10

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
500	300	986	330	330	620	480	110	87	338	420

B	B₁	B₂	H	H₁	h	Ød	n отв.
350	310	350	592	300	25	17	6

Технические характеристики редуктора РМ-500-10

Типоразмер				РМ-500
Номинальное передаточное отношение, i				10,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	10712
			ПВ 15%	6180
			ПВ 25%	5439
			ПВ 40%	4532
			ПВ 100%	2324
		12,5 (750)	Особо легкий	9888
			ПВ 15%	5669
			ПВ 25%	4878
			ПВ 40%	4153
			ПВ 100%	2320
		16,6 (1000)	Особо легкий	8900
			ПВ 15%	4796
			ПВ 25%	4153
			ПВ 40%	3510
			ПВ 100%	2324
		20,83 (1250)	Особо легкий	8069
			ПВ 15%	4114
			ПВ 25%	3520
			ПВ 40%	3006
			ПВ 100%	2096
		25 (1500)	Особо легкий	7317
			ПВ 15%	3626
			ПВ 25%	3131
			ПВ 40%	2670
			ПВ 100%	2110
Масса, кг, не более				390

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	10,0
12,5 (750)	19000
16,6 (1000)	17000
25,0 (1500)	14000

Номинальная частота вращения быстроходного вала, об/мин
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

Размеры концов быстроходных валов редуктора РМ-500-10

Размеры концов быстроходных валов редуктора РМ-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
50	45,9	М36×3	70	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-500-10

Размеры концов тихоходных валов под муфты редуктора РМ-500

Ød m6	Ød₁	b	l	t
80	90	22	123	88

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500-10

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
4	56	35	63	16	32	50	120	170

Варианты сборки редуктора

Варианты сборки редуктора РМ-500

Условное обозначение редуктора РМ-500-10

Термообработка зубъев	да
Расположение валов редуктора	Горизонтальное
Материал изготовления валов	сталь 45 и 40Х
Количество рабочих ступеней	2
Типы валов	конический, цилиндрический, в виде зубчатой муфты
Состояние	Новое
Межосевое расстояние	500 мм
Гарантия	1 год
Вес	390 кг
Страна производитель	Украина
Диаметр оси вала	по согласованию
Тип	Редуктор
Электродвигатель	отечественный
Цвет	синий, красный, серый
Тип редуктора	Цилиндрический
