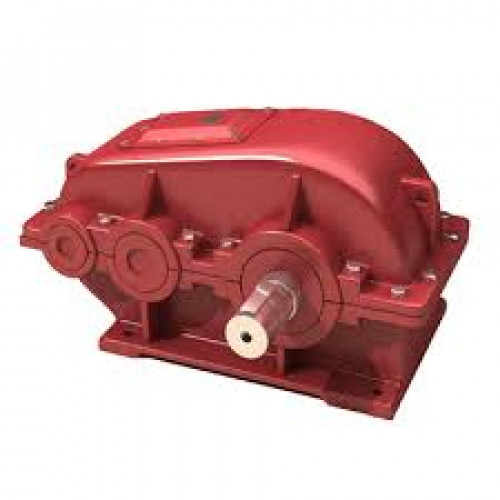

Редуктор РМ-500-12.5

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

46 750 грн

Войти для отображения накопительной скидки

Редуктор цилиндрический горизонтальный РМ-500-12.5 является широко применяемым механизмом в сфере машиностроения. Его используют для увеличения крутящего момента и уменьшении скорости вращения.

Горизонтальный редуктор РМ-500-12.5 имеет условия для применения, это:

работа постоянная или с периодическими остановками,
вращение валов производится в любом направлении,
скорость входного вала в пределах до 1500 об/минуту,
эксплуатация при постоянных или переменных нагрузках,
неагрессивная среда,
может использоваться в климатических условиях У и Т, согласно ГОСТ 15150.

Благодаря корпусу, который является пылезащитным, возможна эксплуатация в сильно запыленных условиях. Сам корпус выполнен из чугуна. РМ-500-12.5 – это надежный механизм имеющий высокий КПД и в добавок очень прост в использовании.

Купить редуктор РМ-500 по цене ниже рынка на 3-10% Вы можете на нашем сайте компании «Промпривод». Можно оформить заказ в режиме онлайн, либо позвонить по телефонам указанным на сайте. Наши специалисты квалифицировано ответят на все Ваши вопросы и помогут оформить заказ.

Схема и размеры редуктора РМ-500-12.5

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
500	300	986	330	330	620	480	110	87	338	420

B	B₁	B₂	H	H₁	h	Ød	n отв.
350	310	350	592	300	25	17	6

Технические характеристики редуктора РМ-500-12.5

Типоразмер				РМ-500
Номинальное передаточное отношение, i				12.5
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	11875
			ПВ 15%	6642
			ПВ 25%	5837
			ПВ 40%	4931
			ПВ 100%	2315
		12,5 (750)	Особо легкий	10949
			ПВ 15%	5958
			ПВ 25%	5153
			ПВ 40%	4347
			ПВ 100%	2319
		16,6 (1000)	Особо легкий	10023
			ПВ 15%	5193
			ПВ 25%	4529
			ПВ 40%	3864
			ПВ 100%	2319
		20,83 (1250)	Особо легкий	9178
			ПВ 15%	4589
			ПВ 25%	4009
			ПВ 40%	3381
			ПВ 100%	2319
		25 (1500)	Особо легкий	8373
			ПВ 15%	4025
			ПВ 25%	3502
			ПВ 40%	2979
			ПВ 100%	2013
Масса, кг, не более				390

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	12.5
12,5 (750)	21000
16,6 (1000)	19000
25,0 (1500)	16000

Номинальная частота вращения быстроходного вала, об/мин
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

Размеры концов быстроходных валов редуктора РМ-500-12.5

Размеры концов быстроходных валов редуктора РМ-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
50	45,9	М36×3	70	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-500-12.5

Размеры концов тихоходных валов под муфты редуктора РМ-500

Ød m6	Ød₁	b	l	t
80	90	22	123	88

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500-12.5

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
4	56	35	63	16	32	50	120	170

Варианты сборки редуктора

Варианты сборки редуктора РМ-500

Условное обозначение редуктора РМ-500-12.5

Условное обозначение редуктора РМ-500-12,5

Диаметр оси вала	по согласованию
Тип	Редуктор
Электродвигатель	отечественный
Цвет	синий, красный, серый
Тип редуктора	Цилиндрический
Термообработка зубъев	да
Расположение валов редуктора	Горизонтальное
Материал изготовления валов	сталь 45 и 40Х
Количество рабочих ступеней	2
Типы валов	конический, цилиндрический, в виде зубчатой муфты
Состояние	Новое
Межосевое расстояние	500 мм
Гарантия	1 год
Вес	390 кг
Страна производитель	Украина
