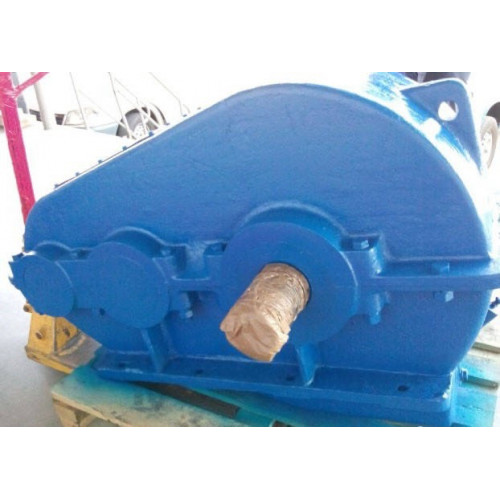

Редуктор РМ-500-16

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

46 125 грн

Войти для отображения накопительной скидки

Редуктор горизонтальный РМ-500-16 имеет цилиндрический тип передачи с параллельным расположением осей. Применяется с большим количеством устройств, где нужно изменить крутящий момент и число оборотов. Как пример, это могут быть краны, транспортеры, подъемники и другие.

Редукторы РМ-500-16 могут работать по 24 часа в сутки при постоянной или переменной нагрузке. Главное, чтобы скорость на входном валу не превышала 1500 об/мин. Вращение его валов может производиться в любом направлении.

Корпус РМ-500-16 выполнен из чугуна и является пылезащитным. Это позволяет эксплуатировать его в условиях с повышенной запыленностью. Но для увеличения срока службы не рекомендуется применять данный редуктор в агрессивной среде.

Купить редукторы РМ-500 Вы можете на сайте нашей компании «Промпривод». Вам стоит лишь позвонить по указанному номеру и оформить заказ.

Приобретая оборудование у нас, Вы получаете ряд преимуществ, таких как:

обслуживание на высоком уровне,
высочайшее качество товара,
прилагаемый паспорт к каждому редуктору,
гарантия 12 месяцев,
доставка в любой из регионов Украины.

Схема и размеры редуктора РМ-500-16

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
500	300	986	330	330	620	480	110	87	338	420

B	B₁	B₂	H	H₁	h	Ød	n отв.
350	310	350	592	300	25	17	6

Технические характеристики редуктора РМ-500-16

Типоразмер				РМ-500
Номинальное передаточное отношение, i				16,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	12540
			ПВ 15%	7022
			ПВ 25%	6144
			ПВ 40%	5141
			ПВ 100%	2332
		12,5 (750)	Особо легкий	12239
			ПВ 15%	6220
			ПВ 25%	5417
			ПВ 40%	4615
			ПВ 100%	2307
		16,6 (1000)	Особо легкий	11286
			ПВ 15%	5342
			ПВ 25%	4665
			ПВ 40%	3912
			ПВ 100%	2317
		20,83 (1250)	Особо легкий	10353
			ПВ 15%	4815
			ПВ 25%	4213
			ПВ 40%	3551
			ПВ 100%	2323
		25 (1500)	Особо легкий	9630
			ПВ 15%	4364
			ПВ 25%	3812
			ПВ 40%	3210
			ПВ 100%	2307
Масса, кг, не более				390

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	16,0
12,5 (750)	23500
16,6 (1000)	21000
25,0 (1500)	18500

Номинальная частота вращения быстроходного вала, об/мин
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

Размеры концов быстроходных валов редуктора РМ-500-16

Размеры концов быстроходных валов редуктора РМ-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
50	45,9	М36×3	70	110	82	12	8	5

Размеры концов тихоходных валов под муфты редуктора РМ-500-16

Размеры концов тихоходных валов под муфты редуктора РМ-500

Ød m6	Ød₁	b	l	t
80	90	22	123	88

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500-16

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
4	56	35	63	16	32	50	120	170

Варианты сборки редуктора

Варианты сборки редуктора РМ-500

Условное обозначение редуктора РМ-500-16

Тип редуктора	Цилиндрический
Термообработка зубъев	да
Расположение валов редуктора	Горизонтальное
Материал изготовления валов	сталь 45 и 40Х
Количество рабочих ступеней	2
Типы валов	конический, цилиндрический, в виде зубчатой муфты
Состояние	Новое
Межосевое расстояние	500 мм
Гарантия	1 год
Вес	390 кг
Страна производитель	Украина
Диаметр оси вала	по согласованию
Тип	Редуктор
Электродвигатель	отечественный
Цвет	синий, красный, серый
