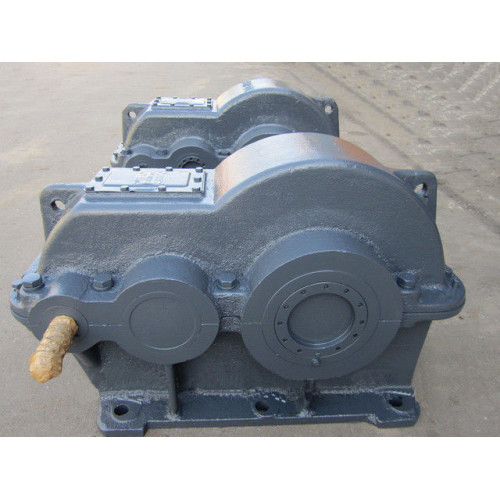

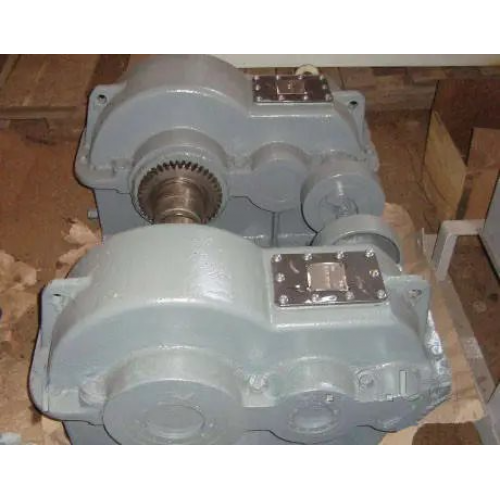

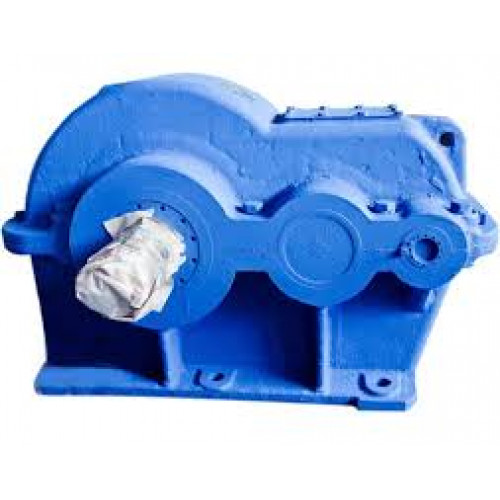

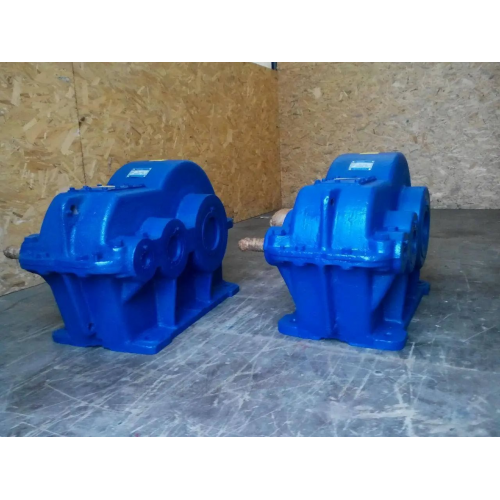

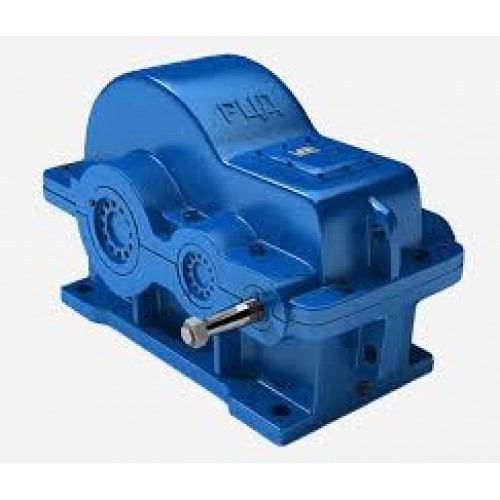

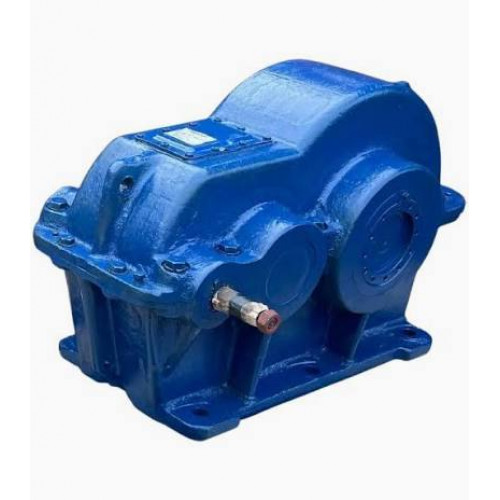

Цилиндрический редуктор РЦД-350-25 варианта сборки 11
Редукторы РЦД 350-25-11 имеют следующие особенности:
- Две ступени и цилиндрический тип передачи.
- Высокий показатель КПД.
- Большая точность кинематической передачи.
- Межосевое расстояние равное 350 мм.
- Передаточное число – 25.
Концы параллельных валов расположены только с одной стороны корпуса, что соответствует 11 варианту сборки.
Вариант сборки редуктора
Условия применения
Описание |
Характеристика |
Тип нагрузки |
Постоянный, переменный, одного направления, ревервивный |
Режимы работы |
Длительный или с переменными остановками |
Вращение валов |
В любую сторону |
Максимально допустимая частота вращения входного вала |
1500 об/мин |
Температура внешней среды |
От -40 до +50 градусов Цельсия |
Климатическое исполнение, категория размещения |
У и Т, категория размещения I-IV в соответствии с ГОСТ 15150-69 |
Работа в условиях повышенной запыленности |
Допускается |
Купить редуктор РЦД, цена которого будет зависеть от межосевого расстояния, передаточного числа и варианта сборки, вы можете на сайте компании «Промпривод». Опытные менеджеры, нашей компании, всегда готовы помочь вам с выбором устройства, а также подобрать для вас удобный способ оплаты и доставки.
Приобретая преобразователи у нас, вы получаете устройство высокого качества, которое изготовлено высококвалифицированными специалистами с использованием передовых технологий. Данные редукторы имеют очень длительный срок службы и отвечают всем международным стандартам качества. В комплекте с редуктором вы получаете уникальный паспорт, а также гарантию от производителя на 12 месяцев. Доставка возможна по всей территории страны.
Технические характеристики редуктора РЦД-350-25
Типоразмер |
Передаточное число |
Номинальный крутящий момент, Н*м |
Масса, кг |
Awc |
AwT |
AwБ |
РЦД-350 |
25 |
1100 |
175 |
350 |
200 |
150 |
Габаритные и присоединительные размеры РЦД-350-25
Типоразмер |
Ас |
Ат |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
H |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
мм |
шт |
|||||||||||||||||
РЦД-350-25 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
Размеры конических концов входных и выходных валов редуктора РЦД
Тип |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
РЦД-350 |
35 |
32,1 |
М20х1,5 |
50 |
80 |
58 |
6 |
34,6 |
Размеры цилиндрических концов входных и выходных валов редуктора РЦД
Тип |
l |
d |
b |
t |
РЦД-350 |
105 |
65m6 |
18 |
71,0 |
