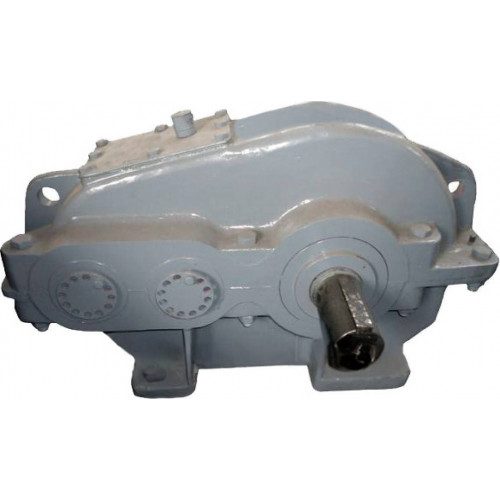

Цилиндрический редуктор ЦТНД-315-63
Цилиндрический редуктор ЦТНД-315-63 – это устройство, состоящее из чугунного корпуса и двухступенчатого механизма с применением зацепления Новикова. Используется он чаще всего в шахтном оборудовании с целью изменения параметров вращения различных приводов.
Редуктор ЦТНД-315-63 имеет межосевое расстояние 315 мм, а передаточное отношение 63i. Может эксплуатироваться как в длительном, так и в повторно-кратковременном режиме. Валы вращаются в любом из требуемых направлений. Очень надежный и долговечный.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-315-63 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев.
К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-315-63
|
Наименование технических характеристик
|
Типоразмер редуктора
|
|||
|
ЦТНД-315
|
ЦТНД-400
|
ЦТНД-500
|
||
|
Передаточные числа
|
63, 80, 100, 125, 160
|
|||
|
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н
|
24000
|
32600
|
42200
|
|
|
Номинальный крутящий момент на тихоходном валу, Н.м
|
8300
|
17000
|
28500
|
|
|
КПД
|
0,96
|
|||
|
Масса, кг
|
485
|
911
|
1448
|
|
Схема габаритных и присоединительных размеров редуктора ЦТНД-315-63
|
Редуктор
|
Aw т
|
Aw с
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-315
|
315
|
640
|
560
|
280
|
350
|
640
|
335
|
1110
|
680
|
130
|
243
|
365
|
26
|
6
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|
|
ЦТНД-500
|
500
|
1015
|
915
|
400
|
490
|
985
|
500
|
1720
|
1080
|
215
|
340
|
517
|
33
|
8
|
Присоединительные размеры цилиндрических валов редуктора ЦТНД-315-63
|
быстроходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-315
|
32
|
58
|
10
|
35
|
|
ЦТНД-400
|
40
|
82
|
12
|
43
|
|
ЦТНД-500
|
50
|
82
|
14
|
53,5
|
|
тихоходный вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-315
|
110
|
165
|
28
|
116
|
|
ЦТНД-400
|
140
|
200
|
36
|
148
|
|
ЦТНД-500
|
160
|
240
|
40
|
169
|
Варианты сборки редуктора ЦТНД-315-63
Схема условных обозначений редуктора ЦТНД-315-63
