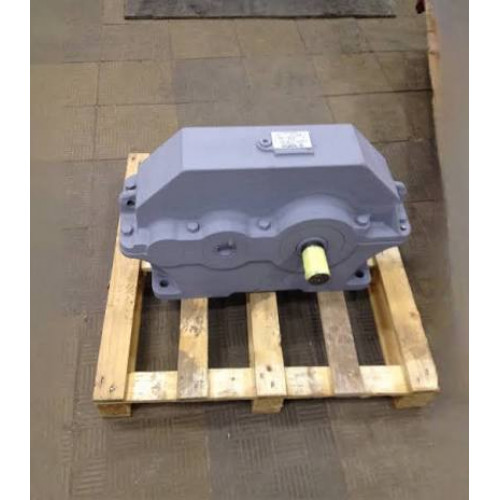

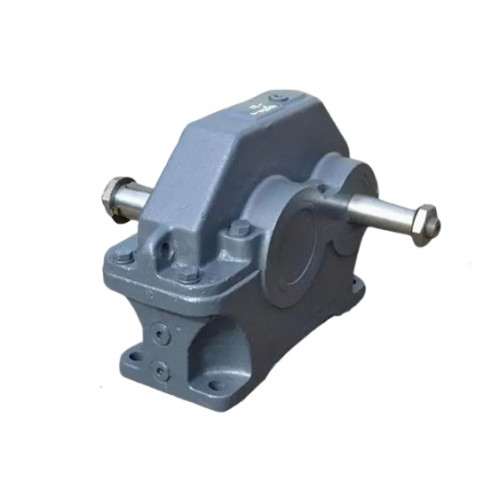

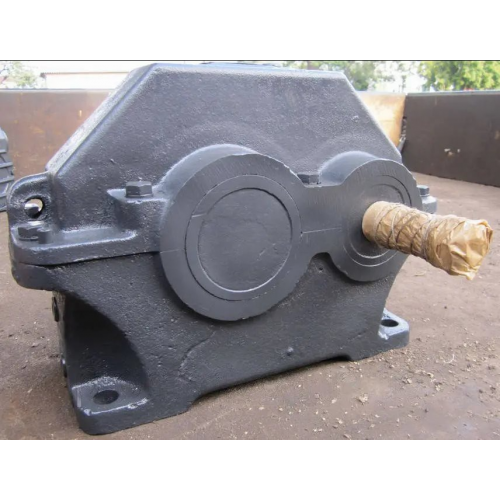

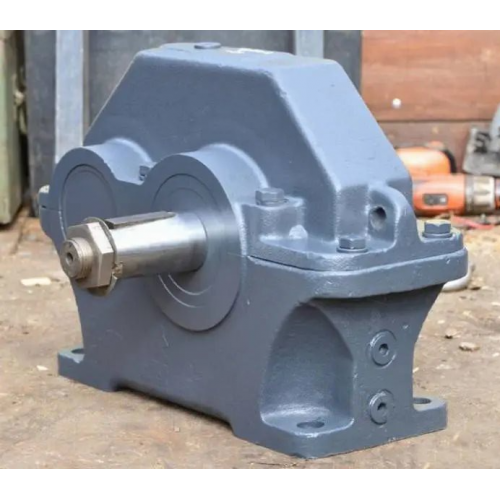

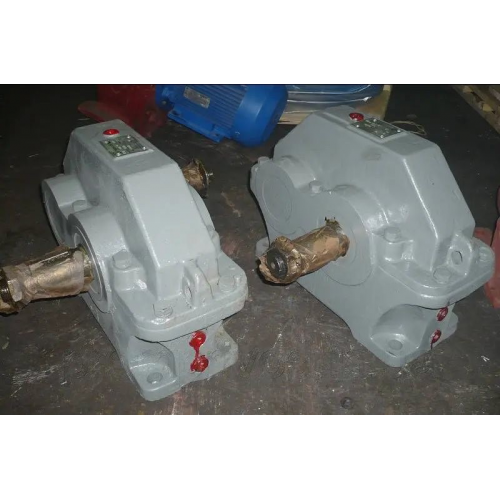

Цилиндрический редуктор ЦУ-100-4
Для того, чтобы обеспечить увеличение крутящего момента и уменьшение крутящего момента различных механизмов и машин необходимо использовать редукторы ЦУ-100-4. Такой вид редукторов выполнен в виде одноступенчатого механизма, который размещен в чугунном корпусе. Эксплуатируется с переменной или постоянной нагрузкой при периодических остановках.
Конструкция редуктора ЦУ-100
Технические характеристики редуктора ЦУ-100-4
| Характеристика | Значение | |
| Передаточное число | 4 | |
| Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
630 |
| на тихоходном валу | 2240 | |
| Номинальный крутящий момент на тихоходном валу, Н.м |
315 | |
| КПД | 0.98 | |
| Масса, кг | 27 | |

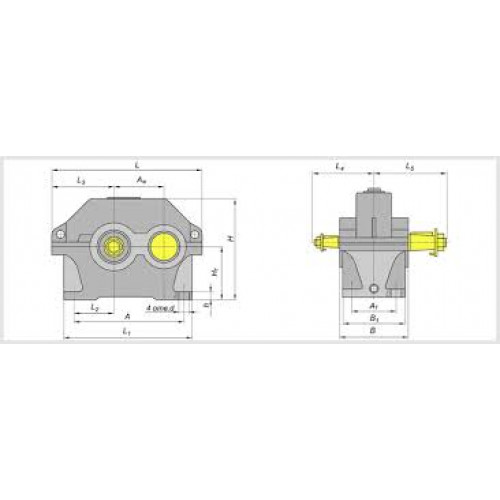

Габаритные и присоединительные размеры редуктора ЦУ-100
| Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
| ЦУ-100-2.5 | 100 | 224 | 95 | 140 | 132 | 224 | 112 | 22 | 315 | 265 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
| Редуктор | d | d1 | l | l1 | b | t |
| ЦУ-100 | 25 | М16х1.5 | 60 | 42 | 5 | 13.45 |
Характеристики тихоходного вала
| Редуктор | d | d1 | l | l1 | b | t |
| ЦУ-100 | 35 | М20х1.5 | 80 | 58 | 6 | 18.55 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-100
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания “Промпривод” предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
