Редукторы коническо-цилиндрические трехступенчатые типа КЦ2 сборки 41
Редукторы КЦ2 разработаны для использования в механизмах подъемно-кранового оборудования в различных областях промышленности и производства. Основная обязанность таких коническо-цилиндрических агрегатов состоит в преобразовании показателей частоты вращения и крутящего момента. Такое устройство одинаково продуктивно работает, как в режиме 24 часа, так и с периодическими остановками. Для бесперебойной и продолжительной работы, средняя скорость валов устройства не должна превышать 1500 оборотов в минуту.

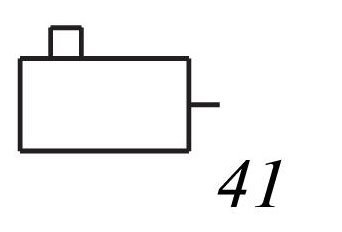

Производят редукторы в соответствии с разными вариантами сборки. Представленный 41 вариант сборки имеет горизонтальное положение входного и выходного концов валов. Оси редуктора пересекаются под прямым углом. Также аппарат оснащен несколькими полувалами для удобного или альтернативного монтирования агрегата.
Купить редукторы КЦ2 вы можете на сайте компании-производителя «Промпривод» по весьма доступным ценам. Все агрегаты проходят ряд дополнительных проверок, предотвращая любой, даже малейший брак. Позвонив по телефону, указанному на сайте вы получите подробную консультацию по подбору редукторов и комплектующих запчастей. Доставка возможна в любой населенный пункт страны.

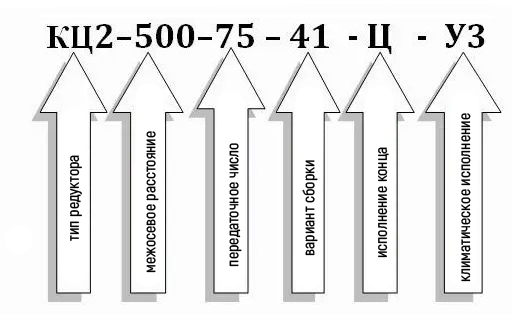

Условное обозначение варианта сборки 41
Конструкция редуктора КЦ2
Технические характеристики редуктора КЦ2
Наименование технических характеристик |
Тип редуктора |
|||
КЦ2-500 |
КЦ2-750 |
КЦ2-1000 |
КЦ2-1300 |
|
Передаточные числа |
28; 45; 71; 112; 180 |
|||
Допускаемая консольная нагрузка, на тихоходном валу, Н |
11500 |
15500 |
28000 |
75000 |
Номинальный крутящий момент на тихоходном валу, Н•м |
2300 |
6750 |
16500 |
37500 |
КПД |
0,91 |
|||
Масса кг |
490 |
1240 |
2658 |
5100 |
Тип редуктора |
Аwt |
Awn |
A |
A1 |
B |
H |
H1 |
h |
КЦ2-500 |
300 |
200 |
705 |
300 |
350 |
600 |
315 |
25 |
КЦ2-750 |
450 |
300 |
1120 |
470 |
550 |
765 |
335 |
35 |
КЦ2-1000 |
600 |
400 |
1530 |
600 |
690 |
956 |
400 |
40 |
КЦ2-1300 |
800 |
500 |
2020 |
740 |
850 |
1282 |
530 |
50 |
тип редуктора |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
КЦ2-500 |
- |
1300 |
830 |
90 |
460 |
327 |
22 |
6 |
КЦ2-750 |
130 |
1883 |
1260 |
120 |
625 |
464 |
33 |
10 |
КЦ2-1000 |
200 |
2482 |
1700 |
165 |
848 |
615 |
33 |
10 |
КЦ2-1300 |
240 |
3178 |
2200 |
220 |
1030 |
790 |
39 |
10 |
