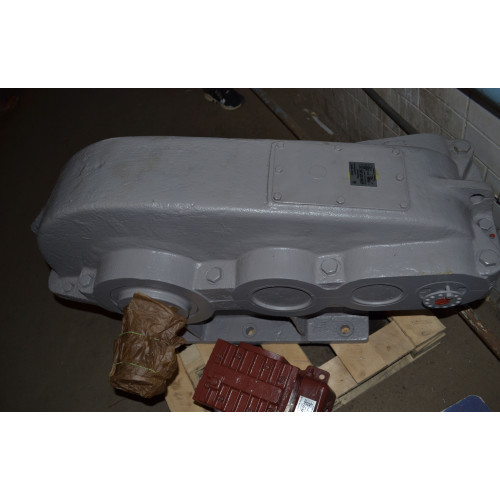

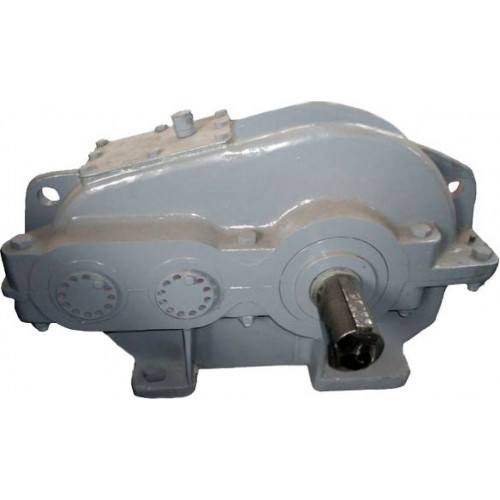

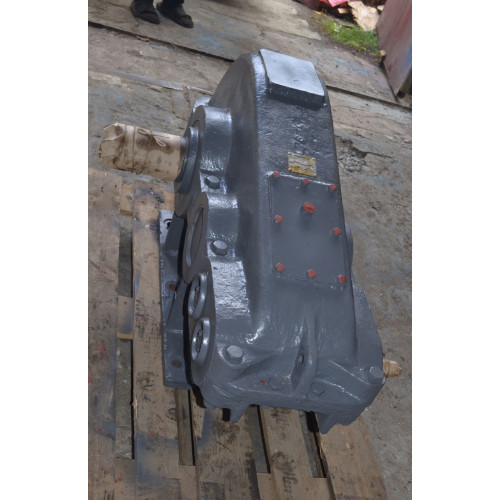

Редукторы типа ЦТНД сборки 13
Трехступенчатые преобразователи ЦТНД предназначены для изменения момента кручения системы с целью оптимизации технологического процесса. Их устанавливают как часть приводной системы конвейеров, питателей и иных машин в нагруженных системах, работающих при огромных мощностях.
Существует возможность присоединения к редуктору двух элементов привода. Для этого следует выбирать преобразователи ЦТНД сборки 13, описываемой в ГОСТ 20373-94.
Получите подробную информацию о любом интересующем вас редукторе или варианте его сборки 13 у менеджеров компании «Промпривод». У нас вы сможете купить редуктор по наиболее выгодной цене и с возможностью доставки в любой населенный пункт страны с предоставлением необходимой документации, доказывающей исправность и соответствие стандарту каждого приобретенного у нас преобразователя, запчастей к нему или иного оборудования.
Условное обозначение варианта сборки 13
Конструкция редуктора ЦТНД
Основные технические характеристики
Наименование технических характеристик |
Ед. измерения |
Типоразмер |
||
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
||
Передаточные числа |
63, 80, 100, 125, 160 |
|||
Допускаемая радиальная консольная нагрузка на тихоходном валу |
Н |
24000 |
32600 |
42200 |
Номинальный крутящий момент на тихоходном валу |
Н.м. |
8300 |
17000 |
28500 |
Коэффициент полезного действия |
% |
0,96 |
||
Масса |
кг |
485 |
911 |
1448 |
Пример условного обозначения редуктора
ЦТНД-315-125-13-У1:
ЦТНД - тип редуктора;
315 - суммарное межосевое расстояние;
125 - передаточное число;
13 - тип сборки;
У1 - климатическое исполнение.
