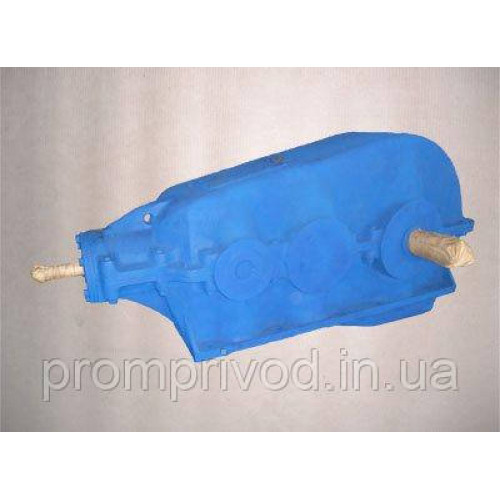

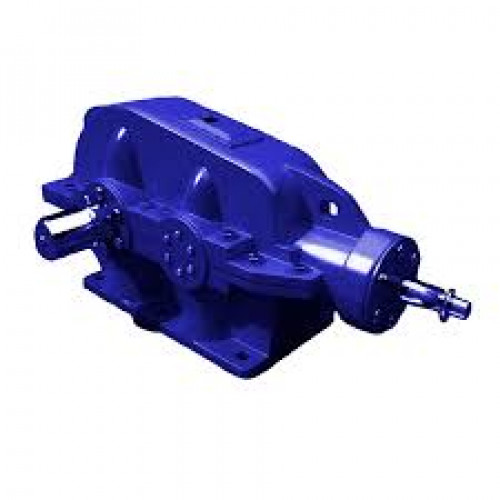

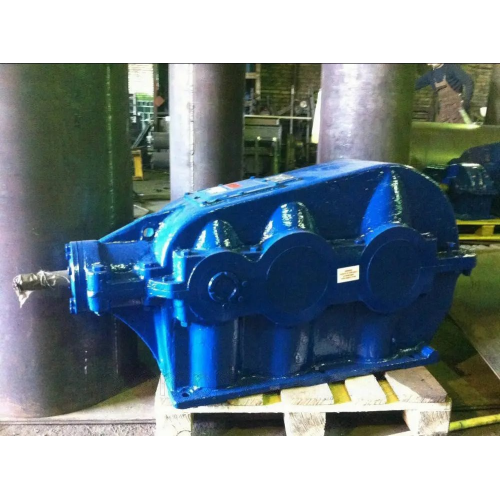

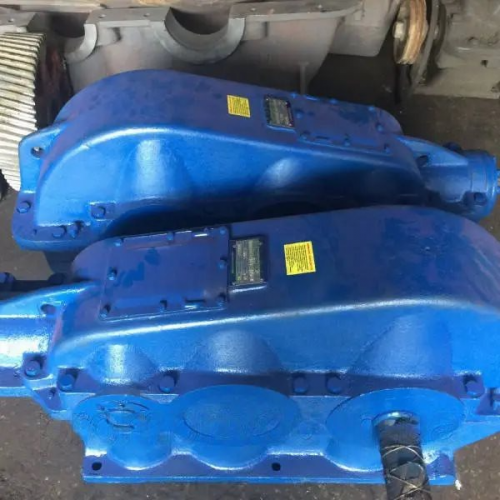

Коніческоциліндричний редуктор КЦ2-1000
Для передавання та перетворення крутного моменту використовуються триступеневі редуктори КЦ2-1000. Цей вид редукторів обладнується однією або декількома механічними передачами та належить до кініко-циліндричному типу обладнання. Для виробництва корпусу використовується чавун, а вали виготовляються з конструкційної вуглецевої сталі таких марок:
- 45.
- 40Х.
Конструкція редуктора КЦ2-1000

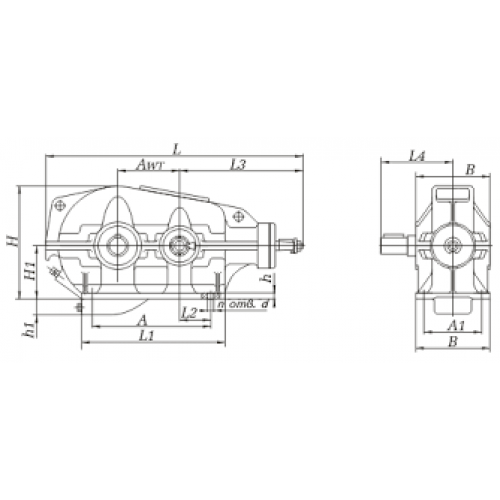

Габаритні та приєднувальні розміри
| Awт | Awп | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | d |
| 600 | 400 | 1530 | 600 | 690 | 956 | 400 | 40 | 200 | 2482 | 1700 | 165 | 848 | 615 | 33 |
Розміри швидкохідного (конічного) валу редуктора КЦ2-1000:
| d | d1 | I | I1 | b | t |
| 60 | M42×3 | 140 | 105 | 16 | 31.4 |
Розміри тихенькохідного (циліндричного) валу редуктора КЦ2-1000:
| d2 | I2 | b1 | t1 |
| 130 | 250 | 32 | 137 |
Розміри тихенькохідного вала (зубчастої півмуфти) редуктора КЦ2-1000:
| b | d | d1 | L | I | I1 | Зачеплення | |
| m | z | ||||||
| 35 | 288 | 180 | 481 | 20 | 75 | 6 | 46 |
Редуктор КЦ2-1000 має 3 варіанти збирання, які показані нижче:
Умовне позначення під час замовлення редуктора типу КЦ2-1000:
КЦ2-1000-75-41Ц-У3, де:
КЦ2 — тип редуктора;
1000 — міжосьова відстань, мм;
75 — номінальне передавальне число;
41 — варіант збирання;
Ц — циліндричний кінець вихідної вали;
У3 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Зазначимо, що виконання кінця тихенькохідного вала може бути циліндричним — Ц або у формі частини зубчастої муфти — М.
