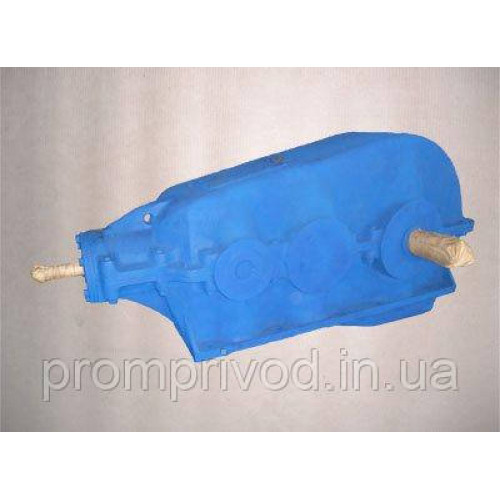

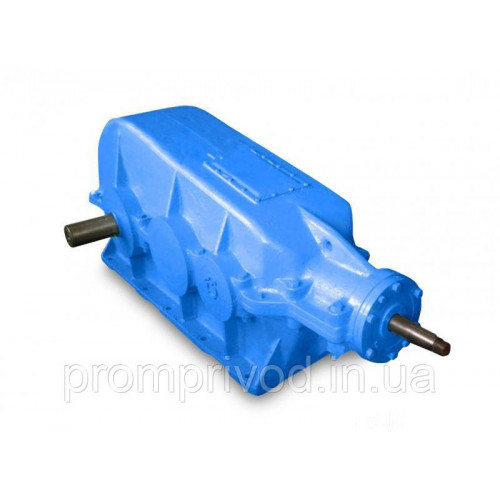

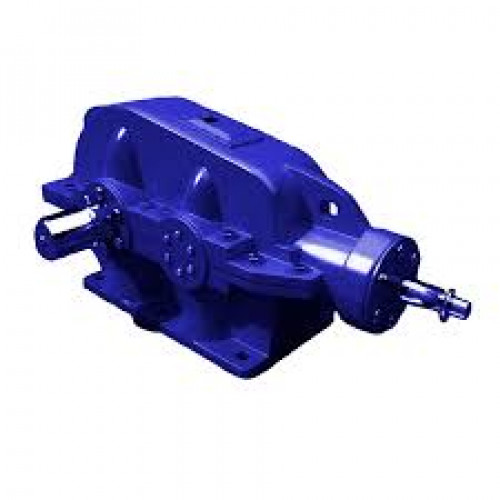

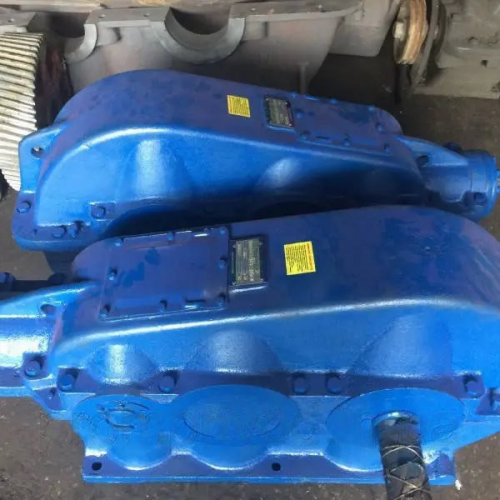

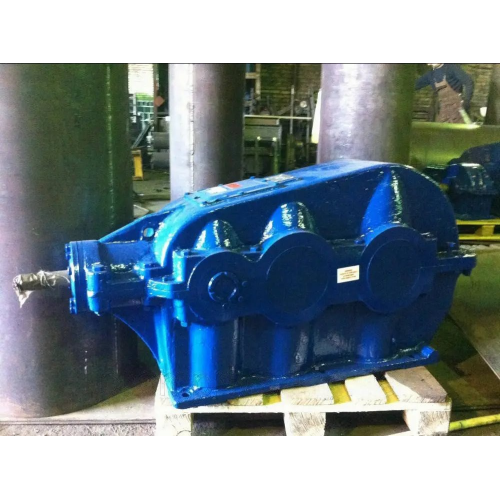

Коніческоциліндричний редуктор КЦ2-1300
Коніческоциліндричні триступеневі редуктори КЦ2-1300 широко використовуються в деревообробленні та машинобудуванні. Основними завданнями є:
- Передавання крутного моменту.
- Перетворювання крутного моменту.
Цей вид редукторів розрахований на безперервний режим роботи, вали механізму здатні обертатися в обидві сторони. Корпус складається з чавуну, а вали виготовляються з конструкційної вуглецевої сталі марок:
- 40Х.
- 45.
Конструкція редуктора КЦ2-1300

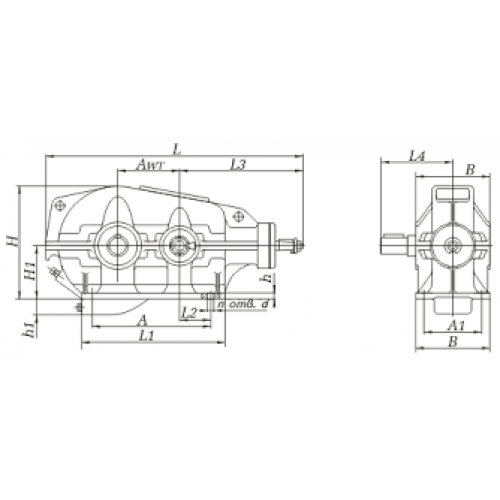

Габаритні та приєднувальні розміри
| Awт | Awп | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | d |
| 800 | 500 | 2020 | 740 | 850 | 1282 | 530 | 50 | 240 | 3178 | 2200 | 220 | 1030 | 790 | 39 |
Розміри швидкохідного (конічного) валу редуктора КЦ2-1300:
| d | d1 | I | I1 | b | t |
| 90 | M64×4 | 170 | 130 | 22 | 46.8 |
Розміри тихохідного (циліндричного) валу редуктора КЦ2-1300:
| d2 | I2 | b1 | t1 |
| 190 | 350 | 45 | 200 |
Розміри тихенькохідного вала (зубчастої півмуфти) редуктора КЦ2-1300:
| b | d | d1 | L | I | I1 | Зачеплення | |
| m | z | ||||||
| 40 | 348 | 215 | 605 | 25 | 85 | 6 | 56 |
Редуктор КЦ2-1300 має 3 варіанти збирання, які показані нижче:
Умовне позначення під час замовлення редуктора типу КЦ2-1300:
КЦ2-1300-75-41Ц-У3, де:
КЦ2 — тип редуктора;
1300 — міжосьова відстань, мм;
75 — номінальне передавальне число;
41 — варіант збирання;
Ц — циліндричний кінець вихідної вали;
У3 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Зазначимо, що виконання кінця тихенькохідного вала може бути циліндричним — Ц або у формі частини зубчастої муфти — М.
