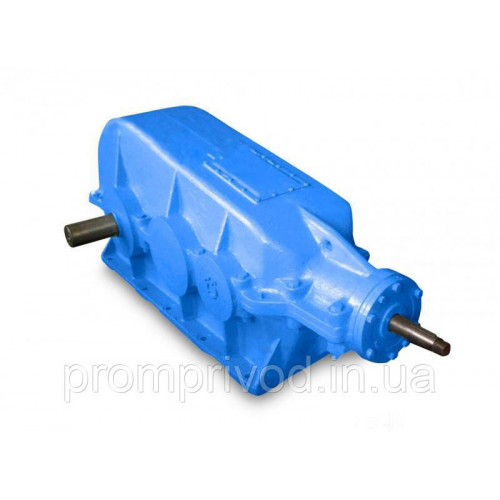

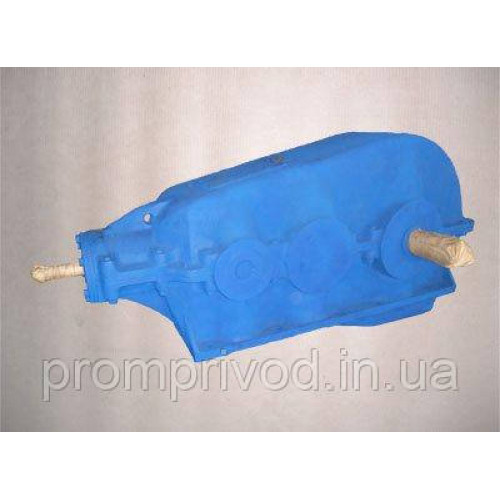

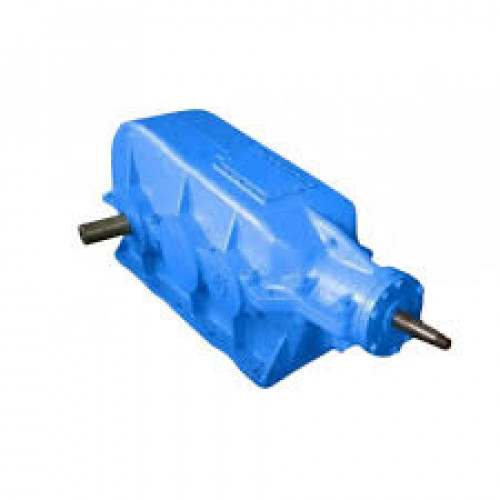

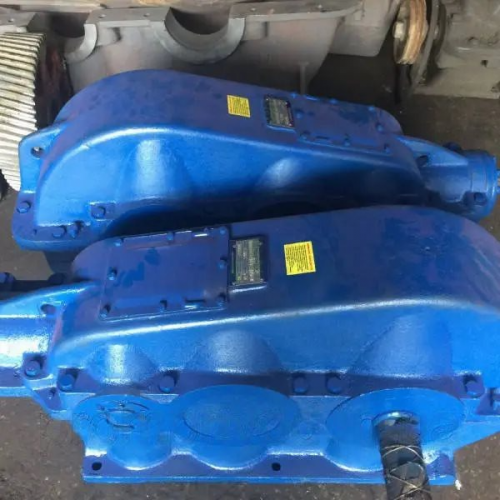

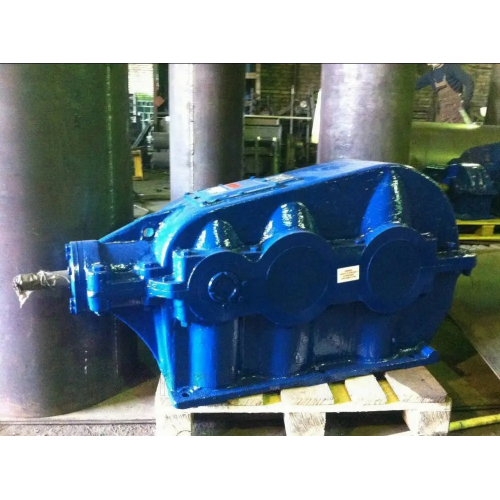

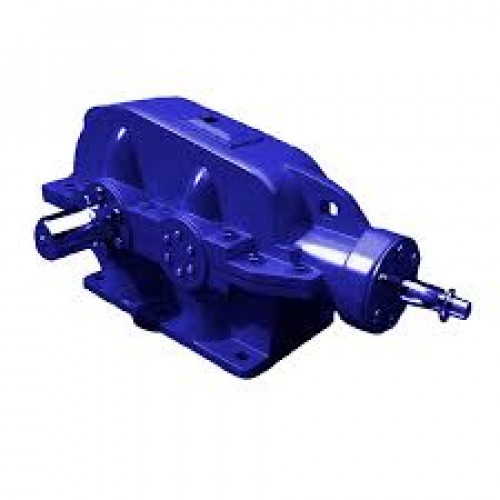

Коніческоциліндричний редуктор КЦ2-750
Триступеневі кініко-циліндричні редуктори КЦ2-750 — це механізми, які використовуються для перетворення та передавання крутного моменту, обладнується однією або декількома механічними передачами. Корпус цього різновиду редукторів виготовляється з чавуну, а вали з конструкційної вуглецевої сталі.
Конструкція редуктора КЦ2-750

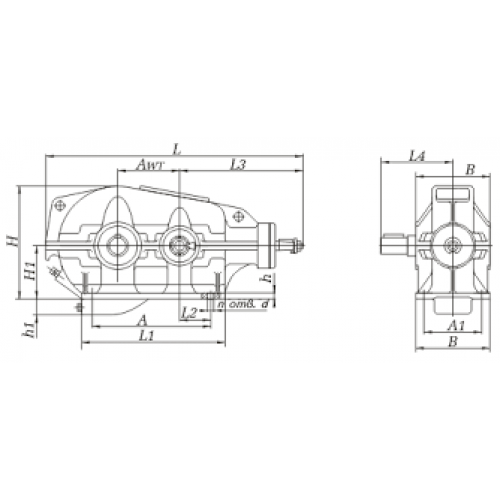

Габаритні та приєднувальні розміри
| Awт | Awп | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | d |
| 450 | 300 | 1120 | 470 | 550 | 765 | 335 | 35 | 130 | 1883 | 1260 | 120 | 625 | 464 | 33 |
Розміри швидкохідного (конічного) валу редуктора КЦ2-750:
| d | d1 | I | I1 | b | t |
| 50 | M36×3 | 110 | 82 | 12 | 26 |
Розміри тихохідного (циліндричного) валу редуктора КЦ2-750:
| d2 | I2 | b1 | t1 |
| 90 | 170 | 25 | 95 |
Розміри тихенькохідного вала (зубчастої півмуфти) редуктора КЦ2-750:
| b | d | d1 | L | I | I1 | Зачеплення | |
| m | z | ||||||
| 35 | 232 | 140 | 382 | 14 | 60 | 4 | 56 |
Редуктор КЦ2-750 має 3 варіанти збирання, які показані нижче:
Умовне позначення під час замовлення редуктора типу КЦ2-750:
КЦ2-750-75-41Ц-У3, де:
КЦ2 — тип редуктора;
750 — міжосьова відстань, мм;
75 — номінальне передавальне число;
41 — варіант збирання;
Ц — циліндричний кінець вихідної вали;
У3 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Зазначимо, що виконання кінця тихенькохідного вала може бути циліндричним — Ц або у формі частини зубчастої муфти — М.
