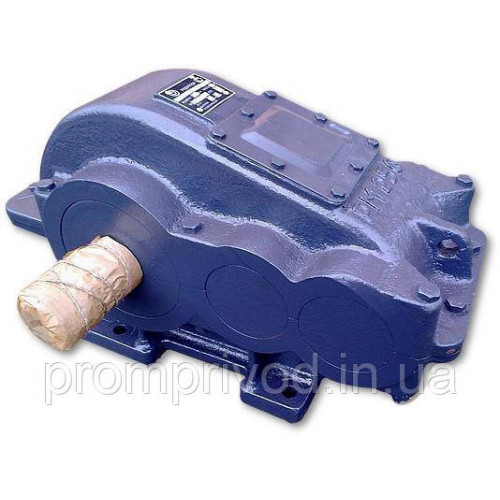

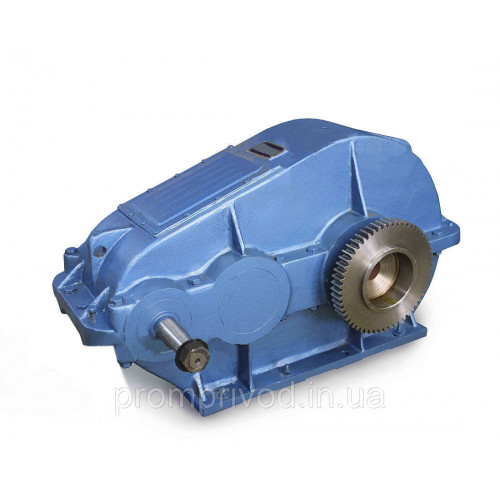

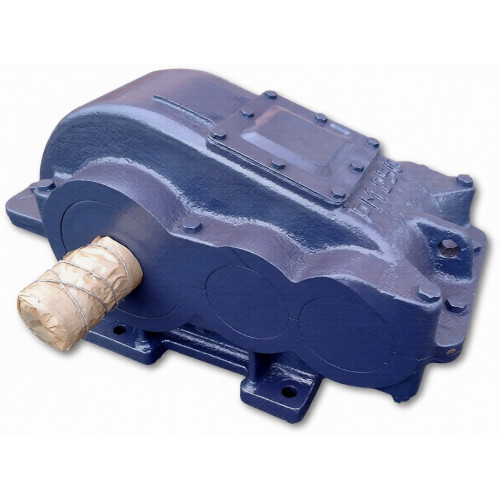

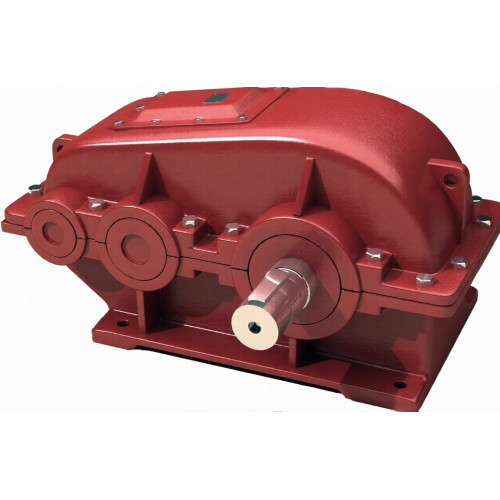

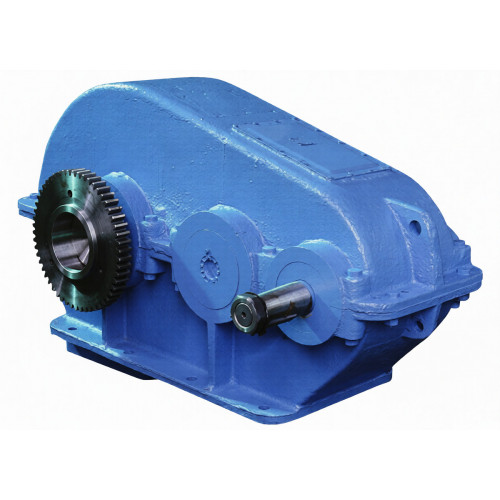

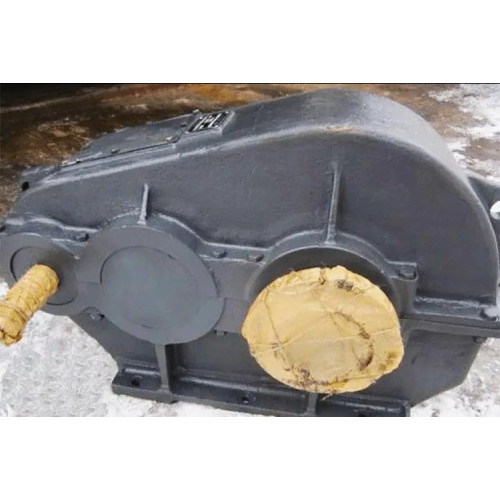

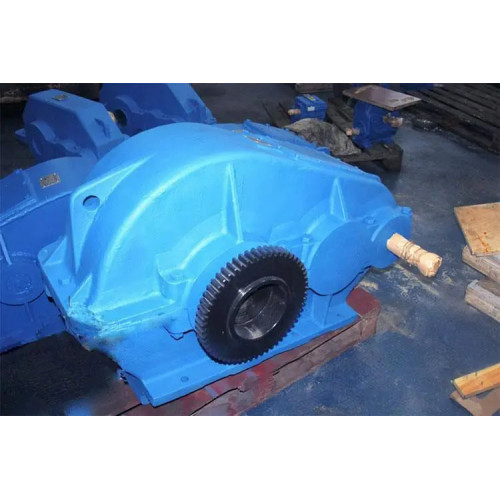

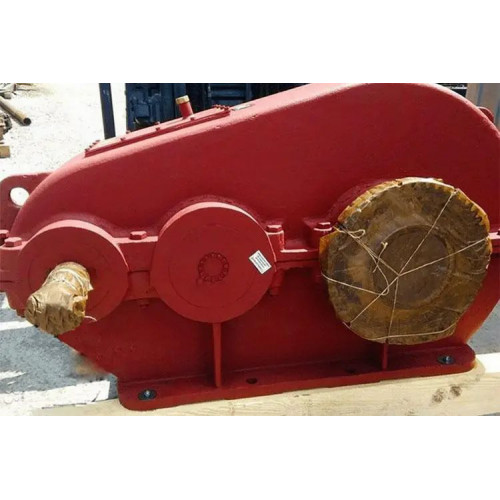

Циліндричний редуктор РК-450

Name: Циліндричний редуктор РК-450
Brand: ПромПривод
SKU: 454826922
Price: 41000 UAH
Availability: InStock

Виробник: ПромПривод Модель: 454826922

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

41 000грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Вага:1030 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Циліндричний редуктор РК-450

41 000грн.

Опис

Редуктор РК-450

Редуктори спеціальні кранові типів РК-450 призначені для використання в підйомно-транспортному устаткуванні, а також в якості привода загального призначення.

Умови застосування

редуктори застосовуються при роботі в повторно-короткочасному режимі, тобто при змінних навантаженнях з періодичними зупинками;
допускається тривала робота з постійним навантаженням;
робота при навантаженні одного напрямку і реверсивна;
обертання валів в будь-яку сторону;
частота обертання вхідного вала не більше 1500 об/хв;
атмосфера типів I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м3;
зовнішнє середовище – неагресивна, вибухобезпечний;
кліматичні виконання: В, Т (для категорії розміщення 1...3) і кліматичні виконання УХЛ і Про (для категорії розміщення 4) по ГОСТ 15150-69.

Переваги роботи з нами

1. Максимально швидка відвантаження – завжди в обумовлений термін.
2. Досвідчені фахівці.
3. Товар відмінної якості.
4. Гарантія на кожну покупку.
5. Вигідні ціни.
6. Відправимо замовлення будь-яким перевізником, по Харкову доставимо власним транспортом.

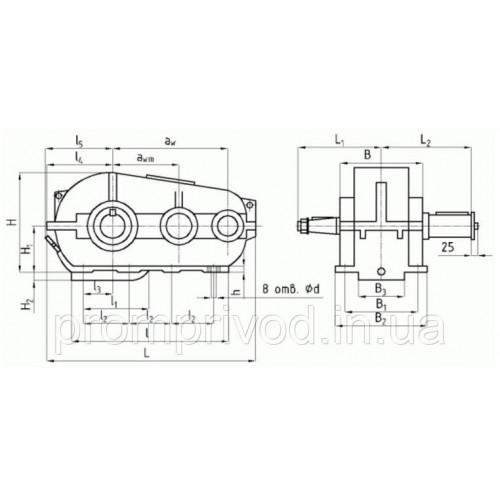

Креслення редуктора РК-450

Габаритні розміри редуктора РК-450

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
750	450	1448	450	475	1025	620	275	230	491	525

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
510	450	510	356	743	320	130	35	25

Характеристики представленого кранового редуктора

Типорозмір				РК-450
Номінальна передавальне ставлення, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. быстроход. валу, з^-1(об/хв)	10 (600)	Особливо легкий	49497	46694	44641	43483	42741	39374	35021	31148	26865
			ПВ 15%	24749	24626	25581	26016	25449	24076	23146	21260	19788
			ПВ 25%	21655	21428	22070	22671	22186	21067	20127	18458	17167
			ПВ 40%	18175	18230	18809	19326	18924	17806	17108	15657	14546
			ПВ 100%	7347	7036	7273	7247	7341	7900	7850	7828	7863
		12,5 (750)	Особливо легкий	46404	46054	44139	42517	41501	36515	32203	28347	24637
			ПВ 15%	24749	24306	24076	24975	24796	21468	20449	19381	17613
			ПВ 25%	21346	20980	20866	21704	21664	18659	17712	16876	15307
			ПВ 40%	18258	17910	17856	18434	18271	15850	15136	14371	13000
			ПВ 100%	6806	6703	7303	7284	7308	7825	7809	7911	7129
		16,6 (1000)	Особливо легкий	45476	44519	42434	40807	40131	32352	28379	24721	-
			ПВ 15%	23666	23795	21668	21630	21142	18358	17994	16612	-
			ПВ 25%	20418	20724	18960	18954	18402	15950	15699	14437	-
			ПВ 40%	17169	17654	15950	16055	15661	13543	13284	12262	-
			ПВ 100%	6729	6716	7163	7805	7341	7825	7125	7120	-
		20,83 (1250)	Особливо легкий	44176	43905	41411	39246	36020	28891	25119	-	-
			ПВ 15%	21531	22413	19261	19445	19263	16612	15651	-	-
			ПВ 25%	18933	19650	16853	16947	16914	14446	13719	-	-
			ПВ 40%	15963	16579	14205	14271	14408	12279	11593	-	-
			ПВ 100%	6719	6755	7343	7314	7282	7102	7149	-	-
		25 (1500)	Особливо легкий	43620	42216	40127	36422	33279	26584	-	-	-
			ПВ 15%	20108	20213	17255	17839	17619	15048	-	-	-
			ПВ 25%	17324	17654	15048	15461	15400	13041	-	-	-
			ПВ 40%	14849	15096	12640	13231	13051	11135	-	-	-
			ПВ 100%	6651	6780	7323	7136	7308	7123	-	-	-
Маса, кг, не більше				1030

Номінальна частота обертання швидкохідного валу, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РК-450
10,0 (600)	95000	89000	85000	83000	82000	75500	67500	60000	52000
12,5 (750)	89000	88000	84000	81000	80000	70000	62000	54500	47000
16,6 (1000)	87000	85500	81000	79000	76000	62000	54000	47500	-
20,8 (1250)	85000	83000	79000	75000	70000	56000	48600	-	-
25,0 (1500)	83500	81000	76500	69000	63500	51000	-	-	-

Номінальна частота обертання швидкохідного валу, об/хв	РК-450
Номінальна частота обертання швидкохідного валу, об/хв	F_Бmax	F_Тmax	F_Mmax
600	6,7	105,0	113,3
750	6,3	97,5	105,0
1000	5,5	88,5	96,1
1250	5,0	81,5	89,7
1500	4,6	79,0	89,2

Розміри решт швидкохідних валів редуктора РК-450

Розміри решт швидкохідних валів редуктора РК-450

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
60	54,75	М42×З	94	140	105	16	10	6

Розміри решт тихохідних валів під муфти редуктора РК-450

Ød m6	Ød1	b	l	t
110	130	28	165	120

Розміри решт тихохідних валів редуктора РК-450 у вигляді зубчастої напівмуфти

Розміри решт тихохідних валів редуктора РК-450 у вигляді зубчастої напівмуфти

m	z	b	L	L₁	k	B	Ød F7	Ød ₁f9
6	56	40

Характеристики

Memory

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Вага

1030 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

450 мм

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50
