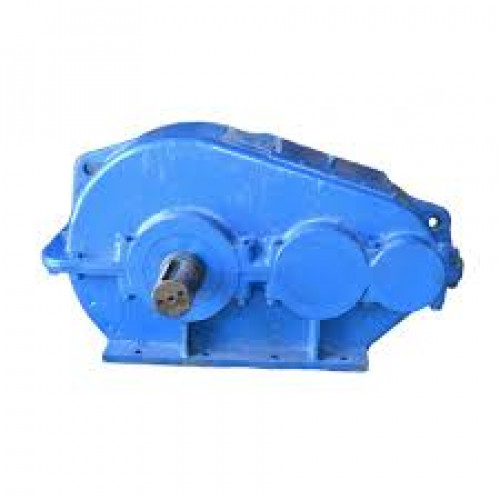

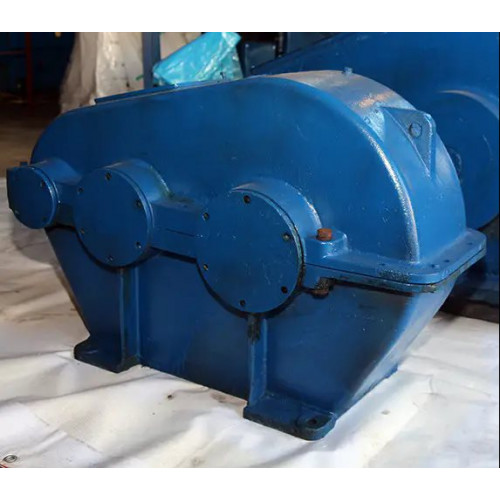

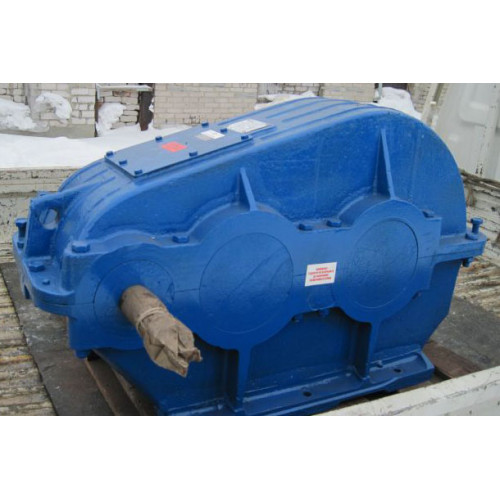

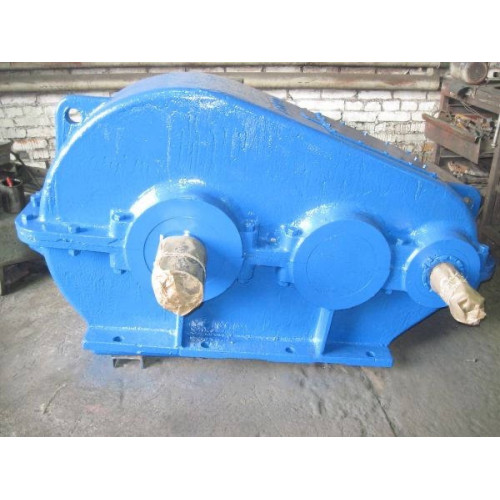

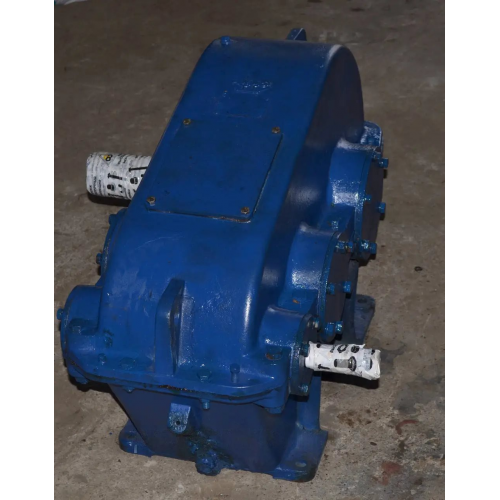

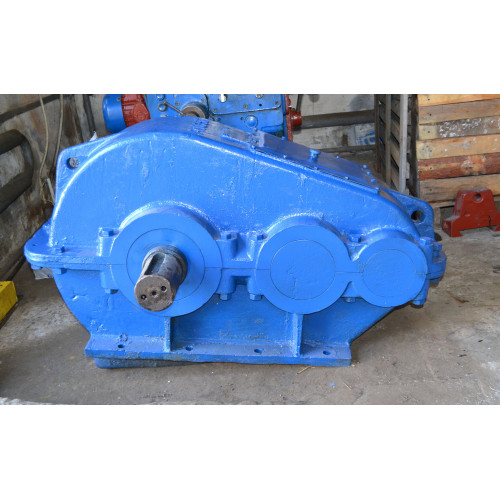

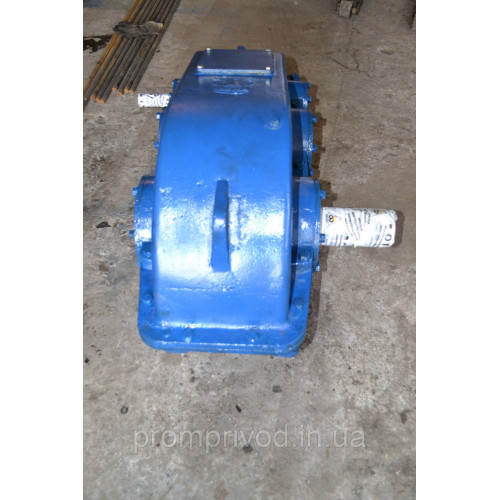

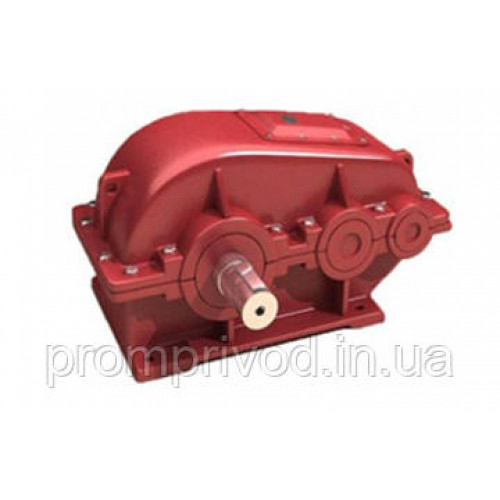

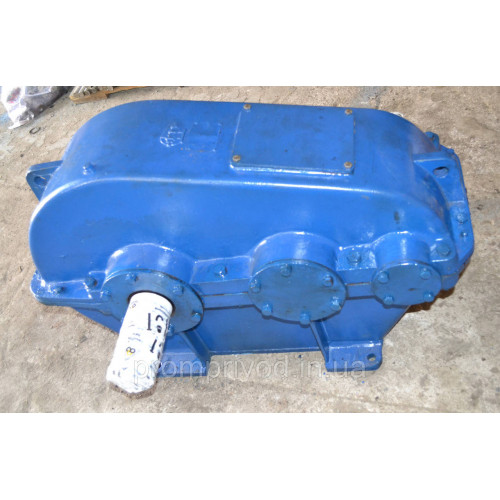

Циліндричний редуктор РМ-500
РМ-500 – це горизонтальний двоступінчастий циліндричний редуктор-демультиплікатор, отримав широке поширення в машинобудівній галузі. Використовується для перетворення високої кутової швидкості обертання вхідного вала при одночасному підвищенні обертаючого моменту.
Переваги:
- можливе використання при постійних і змінних навантаженнях;
- вал може обертатися як у прямому напрямку, так і реверсивному;
- інтервал робочих температур від -40 до +50;
- можливо використовувати в запиленому просторі.
Замовити циліндричний редуктор-демультиплікатор РМ-500 можна в компанії «ПромПривод». Купуючи товар у нас ви отримуєте:
- товар з підтвердженим якістю;
- кваліфіковану консультацію від наших фахівців, що допоможе визначитися вам з типом редуктора;
- гарантію від заводу виробника – 36 місяців;
- відвантаження товару в строго обумовлений час і доставку по всій території України в найкоротші терміни;
- привабливу цінову політику.

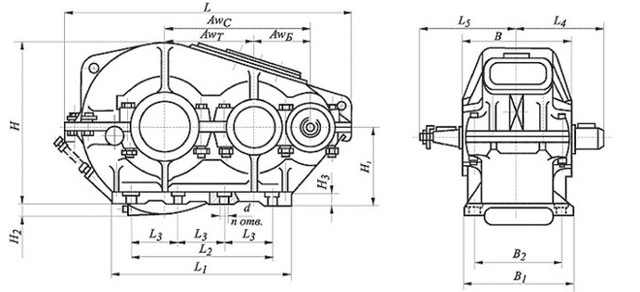

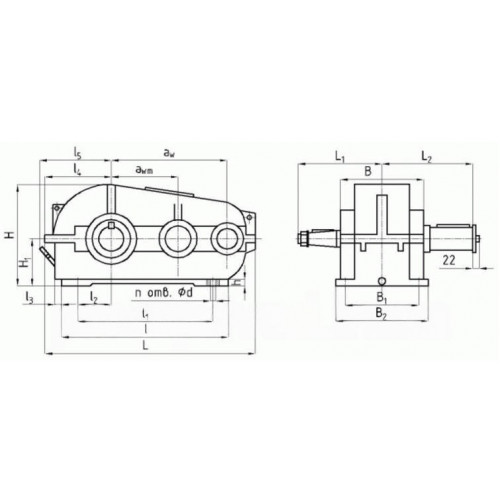

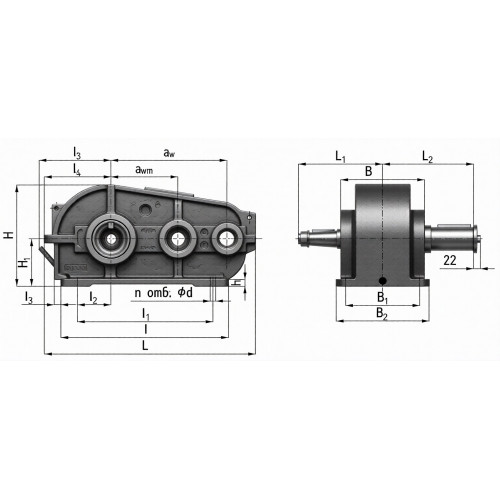

Схема габаритних і приєднувальних розмірів редуктора РМ-500
|
aw |
awm |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
500 |
300 |
986 |
330 |
330 |
620 |
480 |
110 |
87 |
338 |
420 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
n отв. |
|
350 |
310 |
350 |
592 |
300 |
25 |
17 |
6 |
Технічні характеристики редуктора РМ-500
|
Типорозмір |
РМ-500 |
|||||||||||
|
Номінальна передавальне |
50,0 |
40,0 |
31,5 |
22,4 |
20,0 |
16,0 |
12,5 |
10,0 |
8,0 |
|||
|
Номінальний крутний момент |
Ном. част. вращ. быстроход. валу, з-1(об/хв) |
10 (600) |
Особливо легкий |
14230 |
13113 |
13292 |
13194 |
13051 |
12540 |
11875 |
10712 |
9304 |
|
ПВ 15% |
7193 |
7100 |
7423 |
7805 |
7341 |
7022 |
6642 |
6180 |
5766 |
|||
|
ПВ 25% |
6265 |
6205 |
6470 |
6541 |
6460 |
6144 |
5837 |
5439 |
4980 |
|||
|
ПВ 40% |
5336 |
5245 |
5467 |
5575 |
5481 |
5141 |
4931 |
4532 |
4259 |
|||
|
ПВ 100% |
2166 |
2047 |
2157 |
2156 |
2153 |
2332 |
2315 |
2324 |
2320 |
|||
|
12,5 (750) |
Особливо легкий |
13921 |
14072 |
13442 |
13082 |
12920 |
12239 |
10949 |
9888 |
8597 |
||
|
ПВ 15% |
7177 |
7062 |
6982 |
7284 |
7178 |
6220 |
5958 |
5669 |
5137 |
|||
|
ПВ 25% |
6249 |
6141 |
6059 |
6244 |
6264 |
5417 |
5153 |
4878 |
4456 |
|||
|
ПВ 40% |
5321 |
5219 |
5136 |
5382 |
5325 |
4615 |
4347 |
4153 |
3774 |
|||
|
ПВ 100% |
2042 |
1945 |
2167 |
2170 |
2166 |
2307 |
2319 |
2320 |
2317 |
|||
|
16,6 (1000) |
Особливо легкий |
13689 |
13624 |
13091 |
12710 |
12529 |
11286 |
10023 |
8900 |
7627 |
||
|
ПВ 15% |
6775 |
6946 |
7223 |
6244 |
6166 |
5342 |
5193 |
4796 |
4128 |
|||
|
ПВ 25% |
5893 |
6025 |
5447 |
5463 |
5383 |
4665 |
4529 |
4153 |
3617 |
|||
|
ПВ 40% |
5012 |
5143 |
4635 |
4527 |
4503 |
3912 |
3864 |
3510 |
3067 |
|||
|
ПВ 100% |
1995 |
1996 |
2167 |
2163 |
2153 |
2317 |
2319 |
2324 |
2107 |
|||
|
20,83 (1250) |
Особливо легкий |
13550 |
13509 |
12760 |
12309 |
12685 |
10353 |
9178 |
8069 |
6856 |
||
|
ПВ 15% |
6274 |
6601 |
5537 |
5619 |
5622 |
4815 |
4589 |
4114 |
3586 |
|||
|
ПВ 25% |
5457 |
5680 |
4936 |
4906 |
4855 |
4213 |
4009 |
3520 |
3114 |
|||
|
ПВ 40% |
4640 |
4820 |
4165 |
4192 |
3994 |
3551 |
3381 |
3006 |
2642 |
|||
|
ПВ 100% |
2005 |
1996 |
2167 |
2159 |
2161 |
2323 |
2319 |
2096 |
2170 |
|||
|
25 (1500) |
Особливо легкий |
13302 |
13305 |
12640 |
12041 |
11746 |
9630 |
8373 |
7317 |
5897 |
||
|
ПВ 15% |
5816 |
5885 |
5216 |
5500 |
5220 |
4364 |
4025 |
3626 |
3171 |
|||
|
ПВ 25% |
5043 |
5117 |
4514 |
4757 |
4503 |
3812 |
3502 |
3131 |
2752 |
|||
|
ПВ 40% |
4300 |
4350 |
3852 |
4014 |
3785 |
3210 |
2979 |
2670 |
2333 |
|||
|
ПВ 100% |
1980 |
1996 |
2167 |
2170 |
2166 |
2307 |
2013 |
2110 |
2097 |
|||
|
Маса, кг, не більше |
390 |
|||||||||||
|
Номінальна частота обертання швидкохідного валу, |
Короткочасний допустимий крутний момент |
||||||||
|
50,0 |
40,0 |
31,5 |
22,4 |
20,0 |
16,0 |
12,5 |
10,0 |
8,0 |
|
|
12,5 (750) |
27000 |
26520 |
25500 |
25000 |
24500 |
23500 |
21000 |
19000 |
16500 |
|
16,6 (1000) |
26000 |
26000 |
25000 |
24000 |
24000 |
21000 |
19000 |
17000 |
14500 |
|
25,0 (1500) |
25000 |
25000 |
24000 |
23000 |
22000 |
18500 |
16000 |
14000 |
11400 |
|
Номінальна частота обертання швидкохідного валу, об/хв |
|||
|
FБ max |
FТ max |
FM max |
|
|
600 |
4,3 |
23,5 |
21,3 |
|
750 |
4,0 |
22,0 |
19,6 |
|
1000 |
3,5 |
19,5 |
17,7 |
|
1250 |
3,2 |
18,0 |
16,4 |
|
1500 |
3,0 |
17,0 |
16,45 |

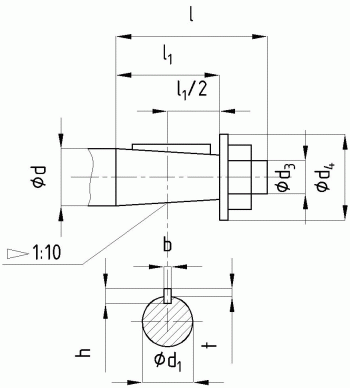

Розміри решт швидкохідних валів редуктора РМ-500
|
Ød |
Ød1 | Ød3 | Ød4 |
l |
l1 |
b |
h |
t |
|
50 |
45,9 |
М36×3 |
70 |
110 |
82 |
12 |
8 |
5 |

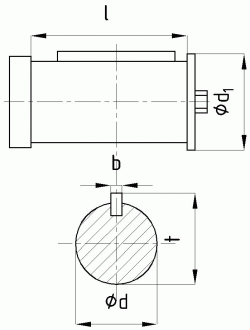

Розміри решт тихохідних валів під муфти редуктора РМ-500
|
Ød m6 |
Ød1 |
b |
l |
t |
|
80 |
90 |
22 |
123 |
88 |

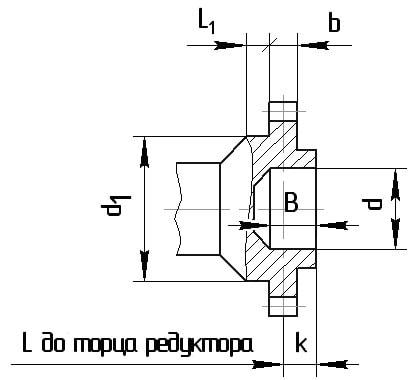

Розміри решт тихохідних валів у вигляді зубчастої напівмуфти редуктора РМ-500
|
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød1 f9 |
|
4 |
56 |
35 |
63 |
16 |
32 |
50 |
120 |
170 |

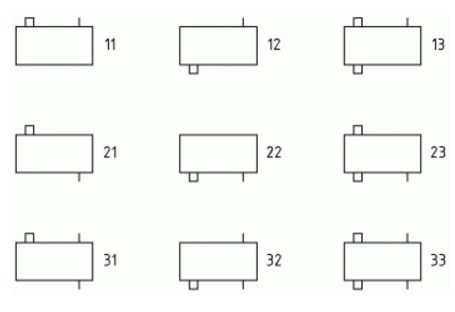

Варіанти складання редуктора
