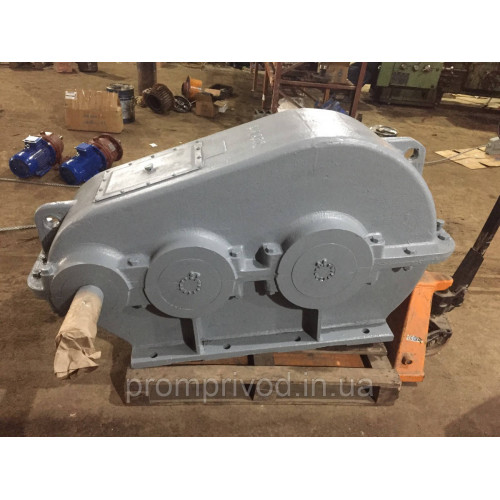

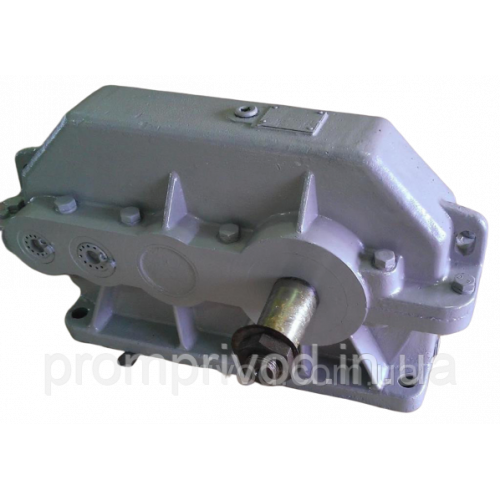

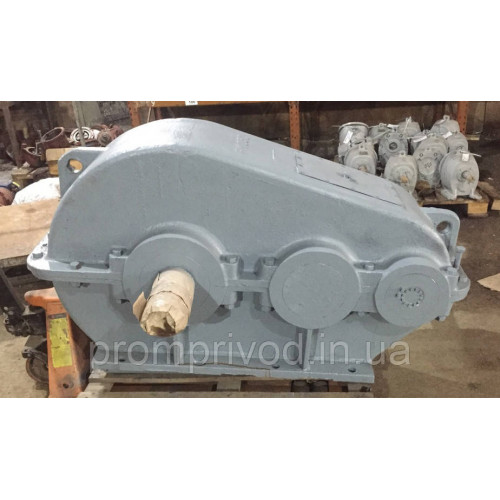

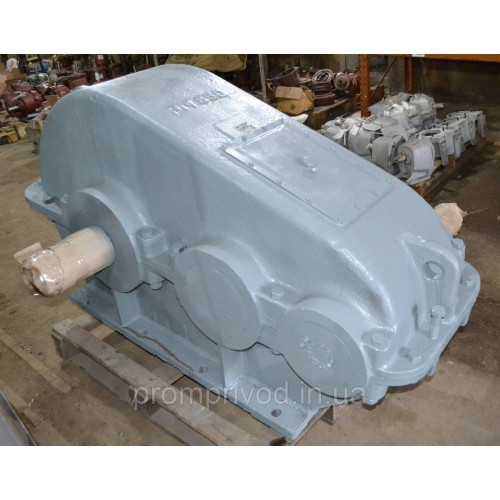

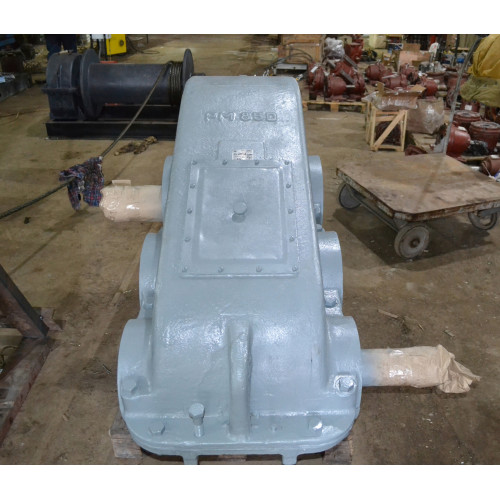

Циліндричний редуктор РМ-1000 16

Name: Циліндричний редуктор РМ-1000 16
Brand: ПромПривод
SKU: 1724989522
Price: 9999 UAH
Availability: InStock

Виробник: ПромПривод Модель: 1724989522

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

9 999грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Артикул:1724989522

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Назва модифікації:Цилиндрический редуктор РМ-1000 16

Вага:2122 кг

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Циліндричний редуктор РМ-1000 16

9 999грн.

Опис

Циліндричний редуктор РМ-1000

Редуктор двоступеневий циліндричний РМ-1000 призначений для підвищення крутного моменту, подаваного на вхідний вал пристрою, частота обертання вала водночас пропорційно зменшується. Величина цієї зміни безпосередньо залежить від передавального ставлення між валом на вході та виході.

Завдяки своїй універсальності циліндричні редуктори РМ досить широко використовуються в різних передавальних механізмах. Основними перевагами цих редукторів є досить високий ККД, реверсивний рух вала, мінімальна втрата потужності за змінних навантажень, температура стійкої роботи від -40 до +50 °C.

Компанія «ПромПривод» має тривалий досвід роботи на ринку України, понад 10 років. Купуючи товар у нас, ви отримуєте:

професійну консультацію фахівців компанії — це допоможе підібрати редуктор максимально відповідний до вашого завдання;
товар, що пройшов необхідну перевірку ОТК;
гарантію від заводу на 12 місяців;
виконання всіх умов договору;
доставку на всій території України в заздалегідь заявлені терміни.

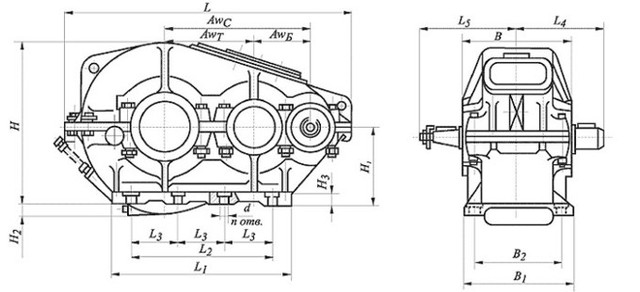

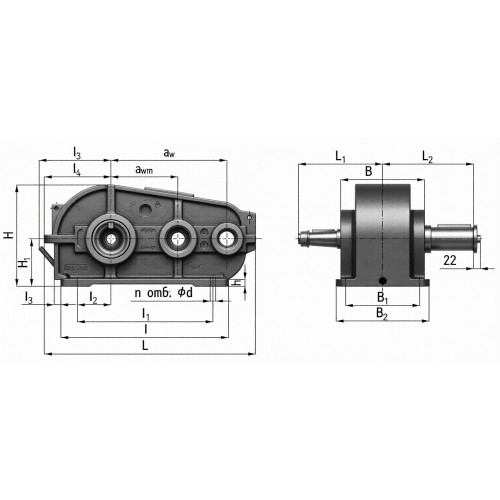

Схема габаритних і приєднувальних розмірів редуктора РМ-1000

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
1000	600	1896	550	695,5	1350	870	350	250	639	645

B	B₁	B₂	H	H₁	h	Ød	відлуння.
660	590	660	1172	965	400	200	40

Технічні характеристики редуктора РМ-1000

Типорозмір				РМ-1000
Номінальне передавальне ставлення, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	102862	99784	100317	98487	96249	82762	73464	60978	55696
			ПВ 15%	58005	58207	60692	61694	60360	56428	54343	50266	46522
			ПВ 25%	50271	50532	53168	53518	52529	49657	47299	43674	40625
			ПВ 40%	43310	42856	44641	45341	44699	42133	40254	37081	34073
			ПВ 100%	17401	16631	17555	17468	17292	18559	18517	18623	16905
		12,5 (750)	Особливо легкий	100851	99272	100317	96629	92660	76241	67627	56034	-
			ПВ 15%	58159	57312	57783	58275	58728	51162	49110	46146	-
			ПВ 25%	50735	50148	49757	50842	51159	44139	41864	40213	-
			ПВ 40%	42691	42472	42133	43111	43329	37719	35424	34280	-
			ПВ 100%	16149	16119	17455	17393	17227	18458	16907	17008	-
		16,6 (1000)	Особливо легкий	97448	95946	94800	90311	83199	67714	-	-	-
			ПВ 15%	54292	56032	51162	52403	49919	43638	-	-	-
			ПВ 25%	48260	48741	44541	45713	43068	37619	-	-	-
			ПВ 40%	40835	41449	37920	38577	36803	32352	-	-	-
			ПВ 100%	16009	15927	17455	17393	17423	17004	-	-	-
		20,83 (1250)	Особливо легкий	94664	92108	92693	80277	-	-	-	-	-
			ПВ 15%	51972	52195	45745	45490	-	-	-	-	-
			ПВ 25%	44548	46054	39485	39246	-	-	-	-	-
			ПВ 40%	37865	38992	33466	33716	-	-	-	-	-
			ПВ 100%	15963	15965	17335	17482	-	-	-	-	-
		25 (1500)	Особливо легкий	92808	89550	89282	-	-	-	-	-	-
			ПВ 15%	46713	48101	40528	-	-	-	-	-	-
			ПВ 25%	40835	41705	35312	-	-	-	-	-	-
			ПВ 40%	34648	35308	29894	-	-	-	-	-	-
			ПВ 100%	15932	15863	17455	-	-	-	-	-	-
Маса, кг, не більш ніж				2122

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-1000
10,0 (600)	209000	205000	196000	190000	18700	16000	14200	12000	10700
12,5 (750)	206000	202000	191000	182000	18100	14700	12500	11000	-
16,6 (1000)	200000	193000	182000	172000	15900	12900	-	-	-
20,8 (1250)	195000	187000	178000	155000	-	-	-	-	-
25,0 (1500)	190000	184000	16800	-	-	-	-	-	-

Номінальна частота обертання швидкохідного вала, об/хв	РМ-1000
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	13,0	176	199,0
750	12,0	164	184,3
1000	10,5	150	168,2
1250	10,0	134	157,0
1500	9,1	128	154,0

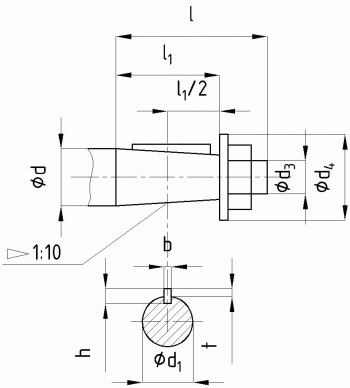

Розміри кінців швидкохідних валів редуктора РМ-1000

Размеры концов быстроходных валов редуктора РМ-1000

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

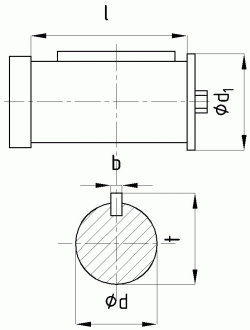

Розміри кінців тихохідних валів під муфти редуктора РМ-1000

Размеры концов тихоходных валов под муфты редуктора РМ-1000

Ød m6	Ød₁	b	l	t
150	170	36	200	162

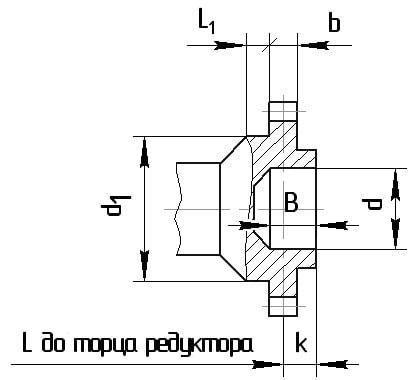

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-1000

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-1000

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
10	48	60	70	16	50	85	200	260
8	54	50	70	22	40	78	з	280

Варіанти збирання редуктора

Варианты сборки редуктора

Характеристики

Memory

Артикул

1724989522

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Назва модифікації

Цилиндрический редуктор РМ-1000 16

Вага

2122 кг

Тип редуктора

Цилиндрический

Наявність

В наличии

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Валюта

UAH

Назва

Цилиндрический редуктор РМ-1000 16

Тип

Редуктор

Розділ

Редукторы РМ

Термообробка зуб'їв

да

Бренд

ПромПривод

Країна виробник

Украина

Постачальник

[не задан]

Розташування валів редуктора

Горизонтальное

Стан

Новое

Вивантажувати на маркетплейси

Google Feed for Merchant Center

Міжосьова відстань

1000 мм

Максимальний крутний момент

1500 Нм

Матеріал виготовлення валів

сталь 45 и 40Х

Стан товару

Новый

«Оплата частинами» ПриватБанку

Выкл

Номінальне передаточне число

"Покупка частинами" від monobank

Выкл

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50
