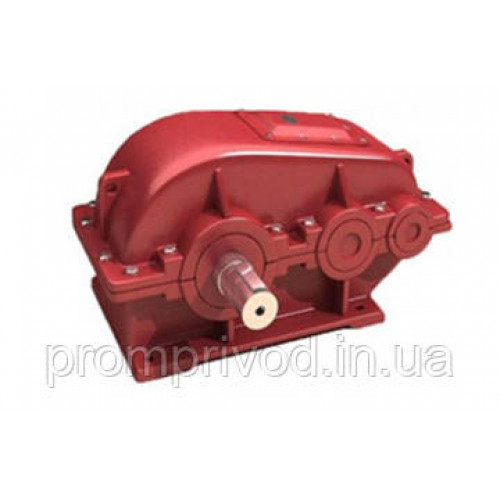

Циліндричний редуктор РМ-400 31.5

Name: Циліндричний редуктор РМ-400 31.5
Brand: ПромПривод
SKU: 1724519065
Price: 36800 UAH
Availability: InStock

Виробник: ПромПривод Модель: 1724519065

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

36 800грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Артикул:1724519065

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Назва модифікації:Цилиндрический редуктор РМ-400 31.5

Вага:210 кг

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Циліндричний редуктор РМ-400 31.5

36 800грн.

Опис

Циліндричний редуктор РМ-400

Сфери використання

Горизонтальні двоступеневі циліндричні редуктори РМ-400 призначені для загального настроювання та широко використовуються там, де необхідно перетворити частоту обертання й крутний момент.

Редуктор РМ-400 застосовується:

як у разі постійних, так і змінних навантажень;
у разі прямого та реверсивного руху вала;
в широкому діапазоні температур довкілля від -40 до +50;
за наявності запиленості в довкілля;
у разі неагресивного довкілля.

Придбати циліндричний редуктор РМ-400 ви можете безпосередньо в компанії виробника «ПромПривод». Наші кваліфіковані менеджери дадуть відповідь на ваші питання, допоможуть визначитися з необхідним вам типом редуктора, зроблять економічно вигідні пропозиції та допоможуть з оформленням замовлення.

Кожен редуктор постачається з паспортом, у якому проставлені печатки ОТК, а гарантія, що надається заводом виробником на цю продукцію — 12 місяців.

Доставка товару здійснюється на всій території України та в суворо зазначені терміни.

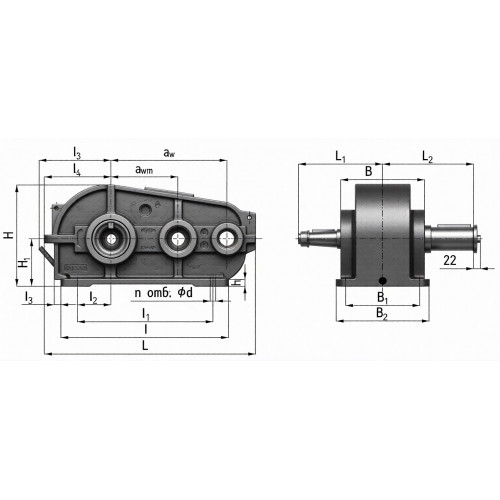

Схема габаритних і приєднувальних розмірів редуктора РМ-400

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
400	250	816	270	325,5	440	370	80	75	288	367

B	B₁	B₂	H	H₁	h	Ød	відлуння.
300	270	310	490	250	25	17	4

Технічні характеристики редуктора РМ-400

Типорозмір				РМ-400
Номінальне передавальне ставлення, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. вращ. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	8507	8251	7875	7322	7015	5768	5233	4862	4259
			ПВ 15%	3480	3710	3160	11150	9788	2984	2858	2670	2503
			ПВ 25%	3016	3198	2759	3010	3034	2608	2496	2324	2175
			ПВ 40%	2552	2750	2357	2564	2578	2207	2113	1978	1848
			ПВ 100%	1237	1215	1254	1264	1272	1329	1349	1351	1337
		12,5 (750)	Особливо легкий	8476	8187	7785	6987	6656	5517	5072	4549	4036
			ПВ 15%	3217	3377	3050	3092	3132	2648	2512	2360	2202
			ПВ 25%	2784	2917	2648	2706	2715	2307	2190	2057	3491
			ПВ 40%	2351	2507	2247	2289	2323	1966	1868	1754	1625
			ПВ 100%	1176	1126	1244	1249	1253	1344	1353	1345	1342
		16,6 (1000)	Особливо легкий	8353	8059	7373	6690	6264	5191	4649	4153	3578
			ПВ 15%	2691	3070	2739	2720	2643	2317	2246	2077	1769
			ПВ 25%	2320	2686	2378	2364	2290	2016	1956	1810	1549
			ПВ 40%	1995	2264	2016	2007	1860	1715	1667	1543	1282
			ПВ 100%	1160	1151	1234	1249	1253	1279	1340	1335	1337
		20,83 (1250)	Особливо легкий	8353	7983	6982	6244	5873	4815	4299	3797	3271
			ПВ 15%	2747	2825	2408	2408	2427	2095	1913	1819	1541
			ПВ 25%	2376	2456	2095	2105	2114	1830	1662	1519	1352
			ПВ 40%	2005	2088	1782	1784	1801	1553	1411	1329	1145
			ПВ 100%	1151	1136	1252	1249	1253	1264	1353	1345	1352
		25 (1500)	Особливо легкий	8198	7804	6721	5946	5547	4514	3985	3527	3093
			ПВ 15%	2475	2507	2147	2215	2127	1886	1731	1549	1363
			ПВ 25%	2166	2200	1886	1933	1918	1645	1497	1351	1179
			ПВ 40%	1825	1868	1605	1635	1631	1394	1272	1147	1006
			ПВ 100%	835	1151	1244	1264	1266	1274	1296	1233	1195
Маса, кг, не більш ніж				210

Номінальна частота обертання швидкохідного вала, з^-1(об/хв)	Короткочасний допустимий крутний момент на тихохідному валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-400
12,5 (750)	16200	15700	14900	13500	12900	10600	9660	8700	7750
16,6 (1000)	16000	15500	14100	12700	12000	9950	8850	7950	6900
25,0 (1500)	15700	14900	12800	11400	10600	8600	7700	6700	5900

Номінальна частота обертання швидкохідного вала, об/хв	РМ-400
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	3,3	27,0	24,90
750	3,0	25,5	23,60
1000	2,7	22,5	21,65
1250	2,5	22,0	20,25
1500	2,3	21,0	20,10

Розміри кінців швидкохідних валів редуктора РМ-400

Размеры концов быстроходных валов редуктора РМ-400

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
40	35,9	М24×2	63	110	82	12	8	5

Розміри кінців тихохідних валів під муфти редуктора РМ-400

Размеры концов тихоходных валов под муфты редуктора РМ-400

Ød m6	Ød₁	b	l	t
80	90	22	123	88

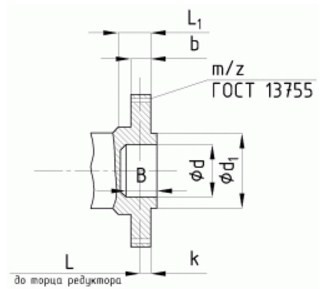

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-400

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
3	56	25	57,5	16	26,5	45	90	135

Варіанти збирання редуктора

Варианты сборки редуктора РМ-400

Характеристики

Memory

Артикул

1724519065

Діаметр осі валу

по согласованию

Колір

синий, красный, серый

Назва модифікації

Цилиндрический редуктор РМ-400 31.5

Вага

210 кг

Тип редуктора

Цилиндрический

Ціна

36800.00

Наявність

В наличии

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Валюта

UAH

Назва

Цилиндрический редуктор РМ-400 31.5

Тип

Редуктор

Розділ

Редукторы РМ

Термообробка зуб'їв

да

Бренд

ПромПривод

Країна виробник

Украина

Постачальник

[не задан]

Розташування валів редуктора

Горизонтальное

Стан

Новое

Вивантажувати на маркетплейси

Google Feed for Merchant Center

Міжосьова відстань

400 мм

Максимальний крутний момент

1500 Нм

Матеріал виготовлення валів

сталь 45 и 40Х

Стан товару

Новый

«Оплата частинами» ПриватБанку

Выкл

"Покупка частинами" від monobank

Выкл

Кількість робочих ступенів

Гарантія

3 года

Електродвигун

отечественный

Передавальне число

31.5
