1ц2у

9 999грн.

Опис

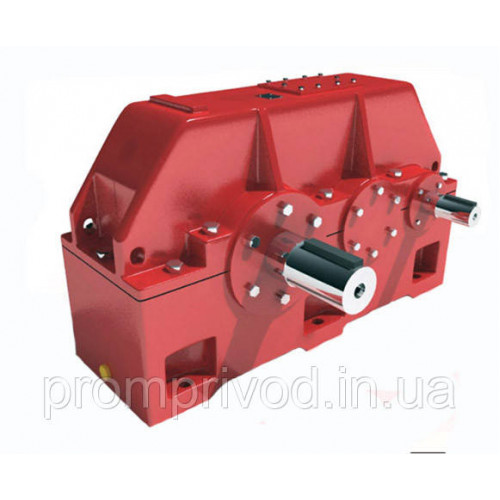

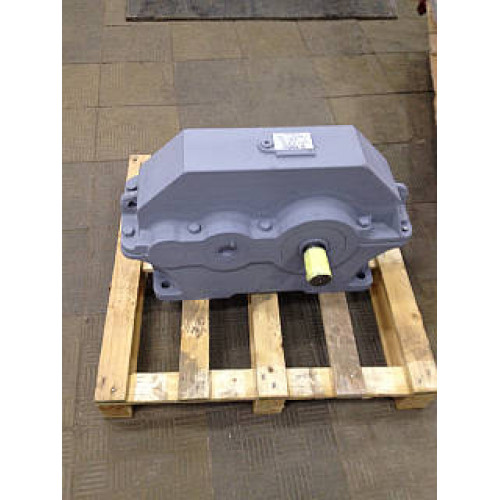

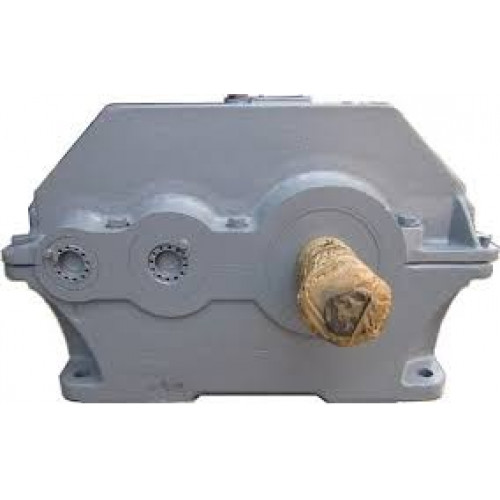

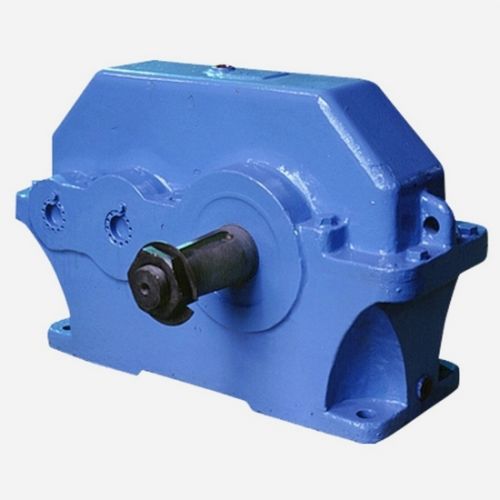

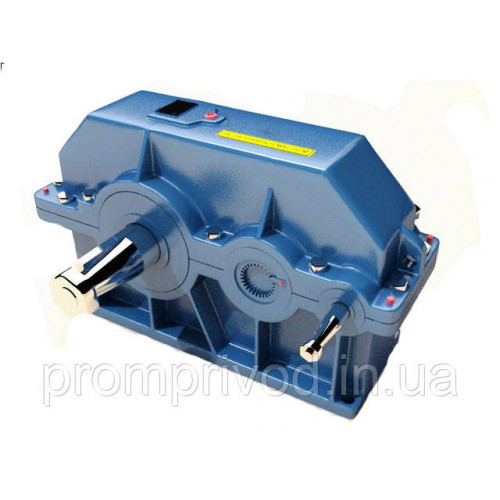

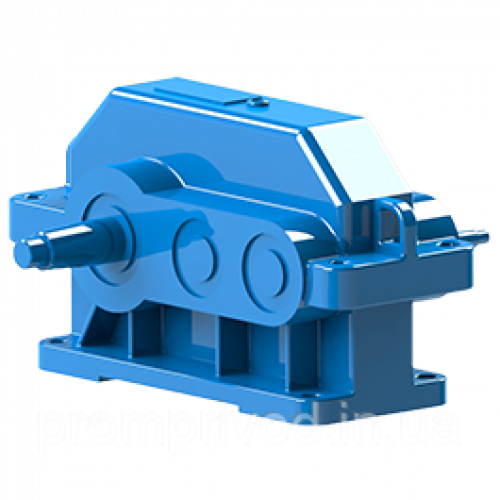

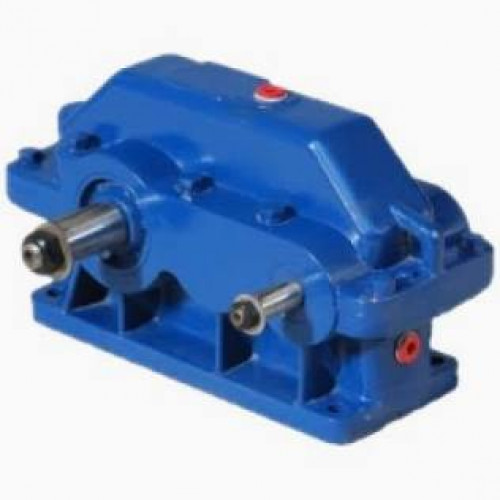

Редуктор 1Ц2У є циліндричним двоступеневим горизонтальним редуктором загальному теплобудівному.

Редуктор 1Ц2У циліндричний двоступеневий загальноохайний пристрій і призначений для зміни крутного моменту завдяки зміні частоти обертання.

УСЛОВЕ ЗАСТОСУВАННЯ РЕДУКТОРІВ:

навантаження постійне та змінне,одного напрямку та реверсивне;
робота тривала або з періодичними зупинками;
обертання валів у будь-який бік;
частота обертання вхідного вала не має перевищувати 1500 об/хв;
атмосфера типів I і II за ГОСТ 15150-69 у разі запиленості повітря не більш ніж 10 мг/куб.м.;
кліматичні виконання У, Т для категорії розміщення 1...3 і кліматичні виконання УХЛ та О для категорій розміщення 4 за ГОСТ 15150-69.

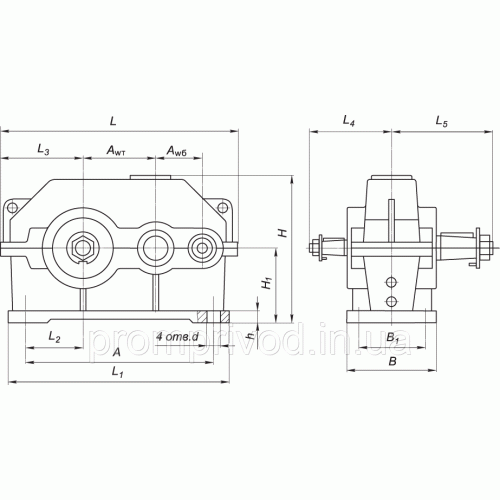

Габаритні та приєднувальні розміри редуктора 1Ц2У:

Габаритные и присоединительные размеры редуктора 1Ц2У

A_WT	A_W_б	A	B	B₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
200	125	515	230	165	420	212	30	670	580	165	236	212	280	24

Розміри конічних валів циліндричного редуктора 1Ц2У:

швидкохідний вал						тихохідний вал
d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
30	М20×1.5	80	58	5	15.55	70	М48×3	140	105	18	36.38

Розміри циліндричних валів редуктора 1Ц2У:

швидкохідний вал				тихохідний вал
d	l	b	t	d	l	b	t
25k6	58	8	28	65m6	105	18	69

Розміри тихохідного вала редуктора 1Ц2У у формі зубчастої муфти:

b	d	d₁	d₂	d₃	L	l	l₁	Зачеплення
								m	z
25	210	100	80F8	105	192	10	50	5	40

Варіанти складання циліндричного двоступеневого редуктора 1Ц2У-200:

Технічні характеристики редуктора 1Ц2У-200:

Передатне число		8; 10; 12.5; 16; 20; 25; 31.5; 40
Значення М_кр у разі тривалого терміну роботи з постійним навантаженням, Нм	Безперервний (Н) ПВ=100%	2500
Значення М_кр під час роботи з короткочасним повторюваним навантаженням, Нм	Важкий (Т) ПВ=40%	3150
	Середній (С) ПВ=25%	4000
	Легкий (Л) ПВ=15%	5000
Навантаження, яке додається до вхідного валу F_вх, Н	Безперервний (Н) ПВ=100%	2240
	Важкий (Т) ПВ=40%	2500
	Середній (С) ПВ=25%	2800
	Легкий (Л) ПВ=15%	3150
Навантаження, яке додається до вихідного валу F_вих, Н	Безперервний (Н) ПВ=100%	12500
	Важкий (Т) ПВ=40%	14000
	Середній (С) ПВ=25%	16000
	Легкий (Л) ПВ=15%	18000
ККД, %		97
Вага редуктора, кг	Корпус з алюмінію	-
Вага редуктора, кг	Корпус із чавуну	170
