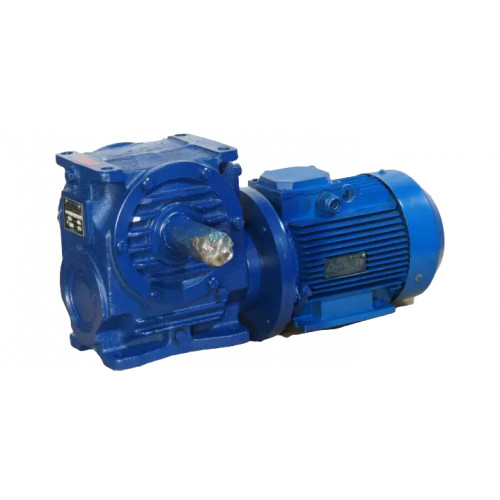

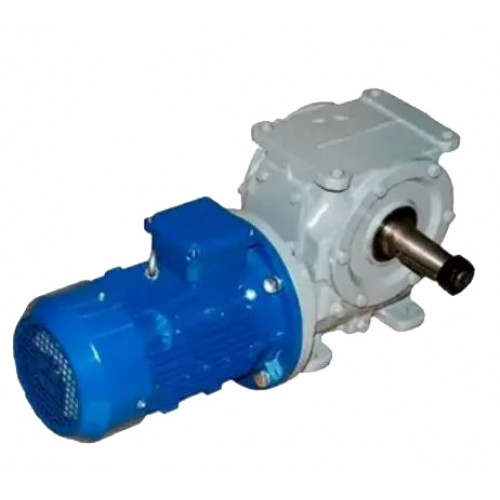

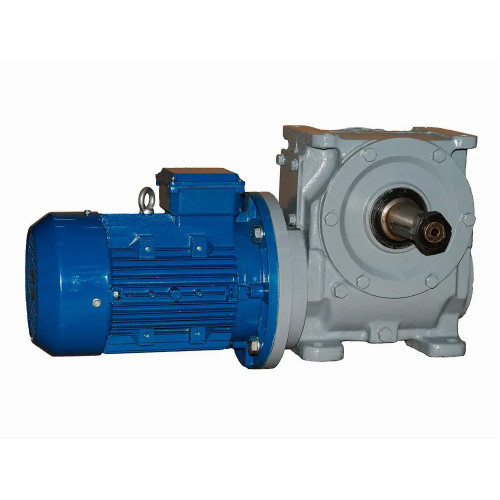

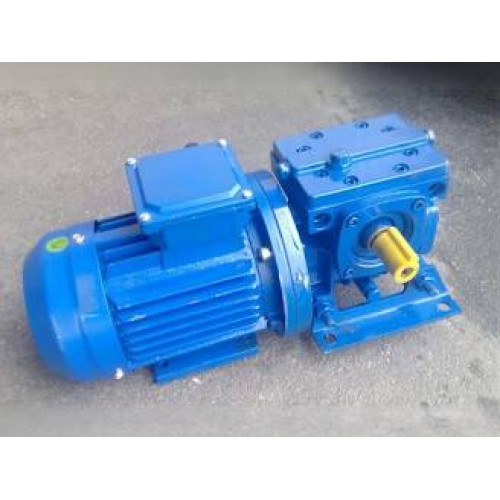

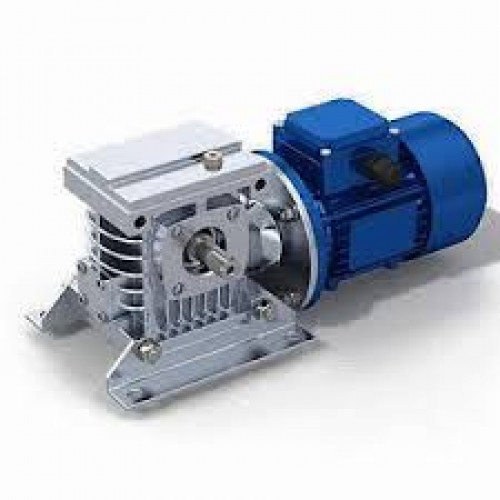

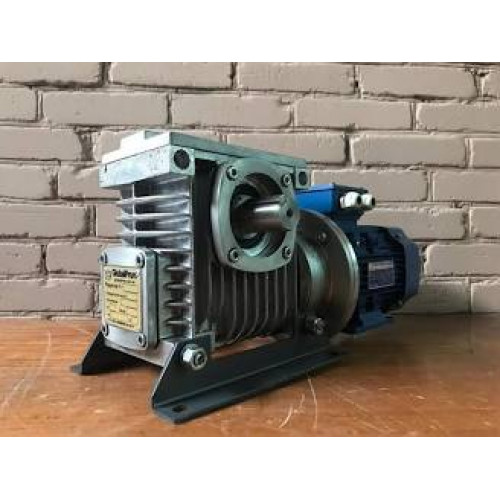

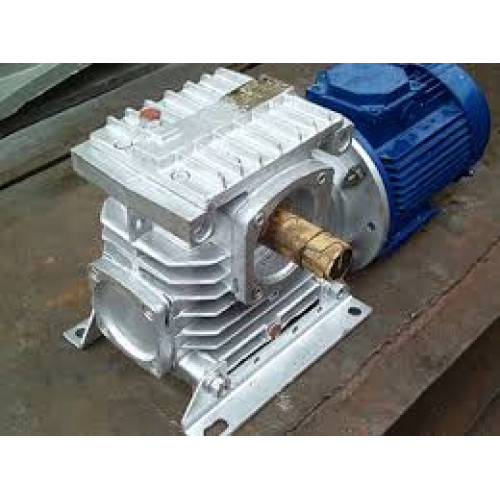

Мотор-редуктор МЧ-100
Мотор-редуктор МЧ-100 являє собою редуктор, який відноситься до групи одноступінчастих черв'ячних, він зібраний на основі редуктора Ч-100 і призначений для ведення роботи в якості приводу загальномашинобудівного застосування.
Умови застосування редукторів:
- навантаження постійне та змінне в межах номінального крутного моменту;
- обертання валів у будь-який бік без переваги;
- кліматичні виконання У3 та Т2 за ГОСТ 15150-69 при роботі на висоті над рівнем моря до 1000 м, допускається робота мотор-редуктора на висоті понад 1000 м над рівнем моря за дотримання вимог ГОСТ 183-74;
- зовнішнє середовище - неагресивне, невибухонебезпечне, із вмістом непровідного пилу до 10мг/м3.
Мотор-редуктор МЧ-100 можна використовувати в повторно-короткочасному або безперервному режимі роботи, тривалість роботи при цьому може бути до 24 годин на добу, навантаження при цьому може бути як постійне, так і змінне, напрямок може змінюватися - бути одним постійно, або а періодичним реверсом, вали можуть обертатися в будь-який бік, переваг немає.
Зазначимо, що для експлуатації мотор-редуктора МЧ - 100, зовнішнє середовище має бути неагресивним і невибухонебезпечним. Якщо застосовується тривале пускове навантаження, то кількість включень має бути не більше 0,5 с при частота пусків не більше десяти на годину, при цьому не більше 100 000 за весь ресурс. Якщо ж по необхідності відбулося перевищення допустимої кількості пускових перевантажень (при цьому враховується весь ресурс роботи), то важливо знизити момент, що крутить, на тихохідному валу.

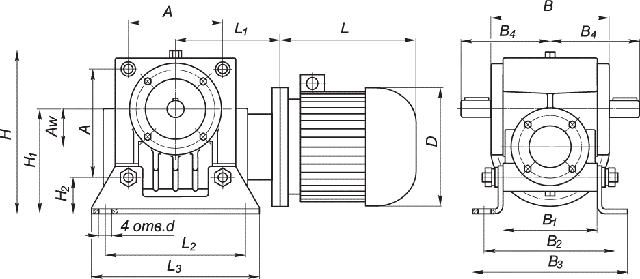

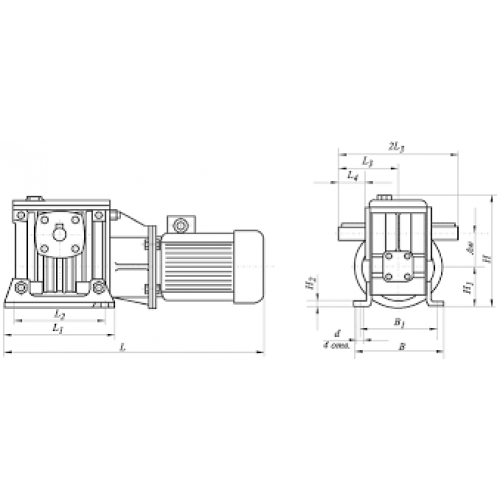

Габаритні та приєднувальні розміри МЧ-100:
Aw |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
d |
L |
D |
не більше |
|||||||||||||
100 |
194 |
175 |
140 |
225 |
312 |
200 |
18 |
240 |
200 |
373 |
19 |
450 |
350 |

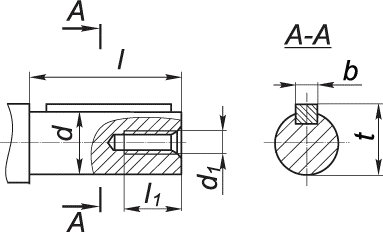

Габаритні розміри циліндричного вала МЧ-100:
d |
d1 |
l |
l1 |
l2 |
b |
b1 |
t |
t1 |
45 |
М30×2 |
110 |
86 |
90 |
12 |
14 |
23.45 |
49 |

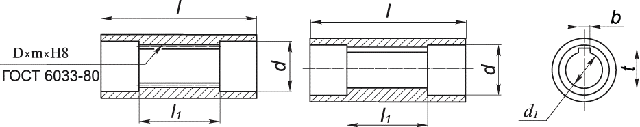

Габаритні розміри порожнистого вала МЧ-100:
d |
d1 |
l |
l1 |
b |
t |
D×m×H8 |
46 |
35 |
205 |
90 |
10 |
38.3 |
45×2×Н8 |

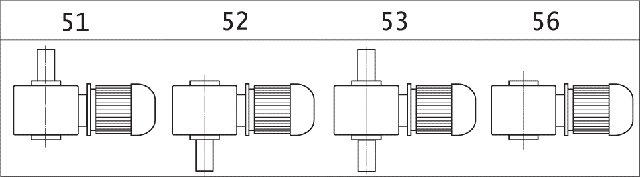

Варіанти складання черв'ячного мотор-редуктора МЧ-100:
Варіанти розташування черв'ячної пари щодо валів у черв'ячному моторі редукторі МЧ-100:
Технічні характеристики черв'ячного мотор-редуктора МЧ-100:
Швидкість обертання вихідного валу, об/хв |
Момент крутіння на виході, Нм |
Мотор |
Маса пристрою, кг |
Допустиме значення навантаження на вал, Н |
|
Потужність, кВт |
Марка двигуна |
||||
9 |
356 |
0.55 |
АІР80В8 |
80 |
5000 |
12 |
267 |
0.55 |
АІР71В6 |
72 |
|
360 |
0.75 |
АІР80А6 |
76 |
||
15 |
224 |
0.55 |
АІР71В6 |
72 |
|
400 |
1.1 |
АІР80В6 |
80 |
||
18 |
243 |
0.75 |
АІР71В4 |
72 |
|
356 |
1.1 |
АІР80А4 |
76 |
||
22 |
208 |
0.75 |
АІР71В4 |
72 |
|
400 |
1.5 |
АІР80В4 |
80 |
||
28 |
363 |
1.5 |
АІР80В4 |
80 |
|
480 |
2.2 |
АІР90L4 |
85 |
||
35 |
432 |
2.2 |
АІР90L4 |
85 |
|
500 |
3 |
АІР100S4 |
94 |
||
45 |
360 |
2.2 |
АІР90L4 |
85 |
|
490 |
3 |
АІР100S4 |
94 |
||
56 |
308 |
2.2 |
АІР90L4 |
85 |
|
470 |
4 |
АІР100L4 |
97 |
||
71 |
335 |
3 |
АІР100S4 |
94 |
|
490 |
5.5 |
АІР112М4 |
115 |
||
90 |
361 |
4 |
АІР100L4 |
97 |
|
496 |
5.5 |
АІР112М4 |
115 |
||
112 |
300 |
4 |
АІР100L4 |
97 |
|
413 |
5.5 |
АІР112М4 |
115 |
||
140 |
334 |
5.5 |
АІР112М4 |
115 |
|
455 |
7.5 |
АІР132S4 |
140 |
||
180 |
358 |
7.5 |
АІР132S4 |
140 |
|
490 |
11 |
АІР1132М4 |
151 |

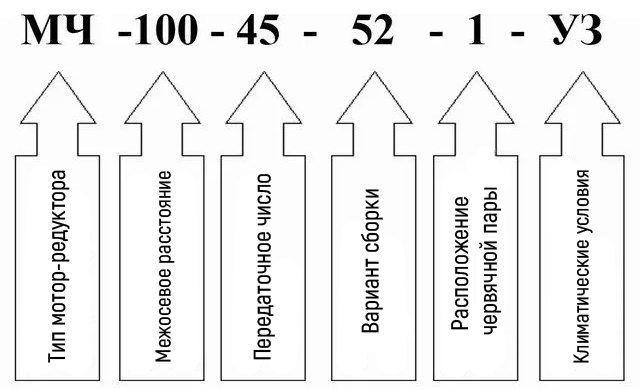

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ
