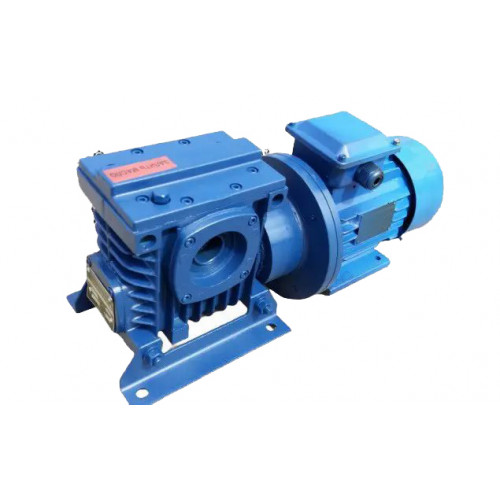

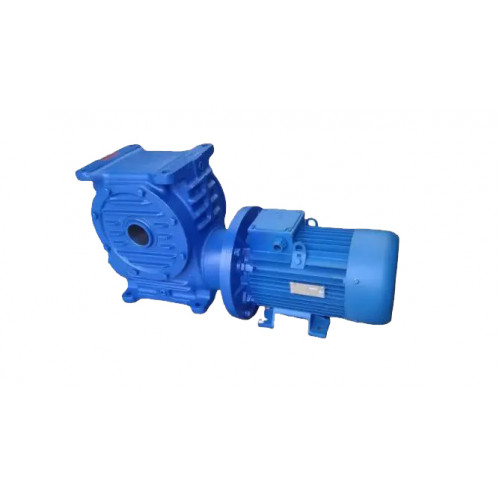

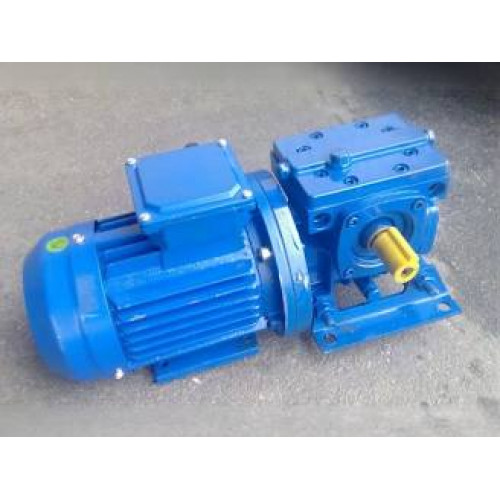

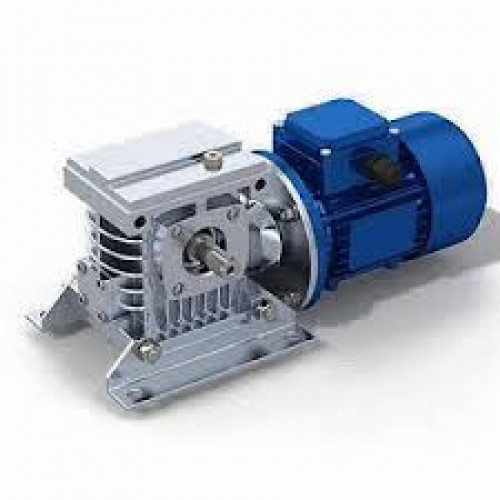

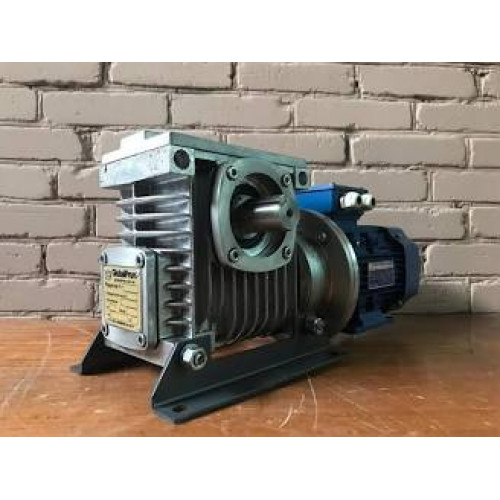

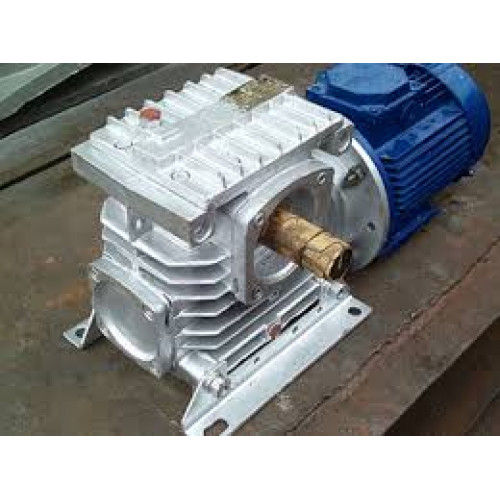

Черв'ячний мотор-редуктор МЧ-125
Одноступінчастий черв'ячний мотор-редуктор МЧ-125 з перехресним розташуванням осей, широко застосовується в багатьох галузях промисловості як привод. Він передає свій крутний момент іншим механізмам, що обертають. Сумарна міжосьова відстань цього мотор-редуктора дорівнює 125 мм.
Мотор-редуктор МЧ-125 має можливість тривалої роботи без зупинок при різних типах навантаження. Його вал може обертатися у будь-якому напрямку.
На сайті компанії «Промпривод» Ви можете швидко та легко купити мотор-редуктор МЧ-125. Для цього потрібно лише зателефонувати за вказаним на сайті номером або оформити заявку онлайн. Товар у нас тільки найвищої якості, а ціна від виробника. Гарантія якості обладнання 1 рік з моменту придбання. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Доставка здійснюється по всій Україні одразу після внесення оплати.

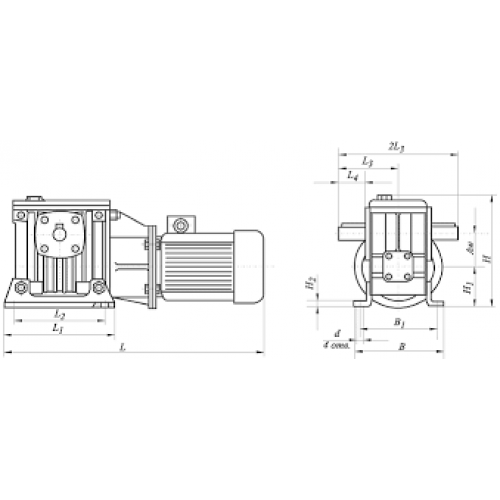

Габаритні та приєднувальні розміри МЧ-125:
|
Aw |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
d |
L |
D |
|
не більше |
|||||||||||||
|
125 |
243 |
230 |
190 |
230 |
396 |
236 |
22 |
275 |
230 |
437 |
19 |
540 |
350 |

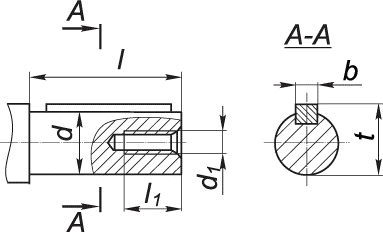

Габаритні розміри циліндричного вала МЧ-125:
|
d |
d1 |
l |
l1 |
l2 |
b |
b1 |
t |
t1 |
|
55 |
М36×3 |
110 |
82 |
110 |
14 |
28.95 |
16 |
59 |

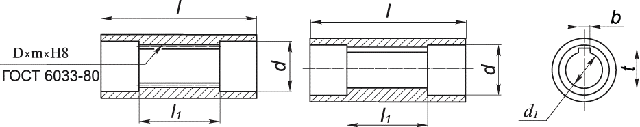

Габаритні розміри порожнистого вала МЧ-125:
|
d |
d1 |
l |
l1 |
b |
t |
D×m×H8 |
|
60 |
40 |
230 |
110 |
12 |
43 |
55×2.5×Н8 |

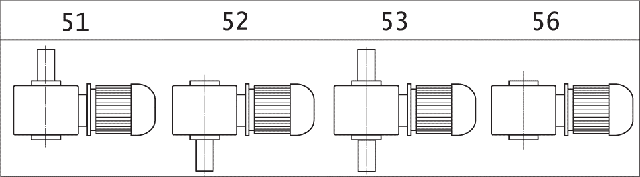

Варіанти складання черв'ячного мотор-редуктора МЧ-125:

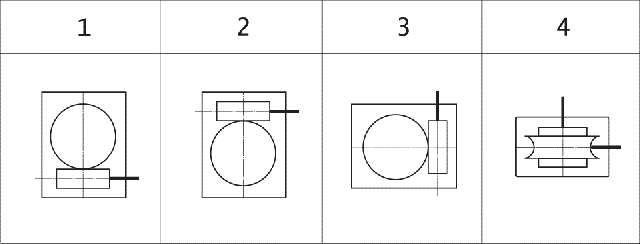

Варіанти розташування черв'ячної пари щодо валів у черв'ячному моторі редукторі МЧ-125:
Технічні характеристики черв'ячного мотор-редуктора МЧ-125:
|
Швидкість обертання вихідного валу, об/хв |
Момент крутіння на виході, Нм |
Мотор |
Маса пристрою, кг |
Допустиме значення навантаження на вал, Н |
|
|
Потужність, кВт |
Марка двигуна |
||||
|
9 |
485 |
0.75 |
АІР90LА8 |
122 |
8000 |
|
650 |
1.1 |
АІР90LВ8 |
124 |
||
|
12 |
534 |
1.1 |
АІР80В6 |
112 |
|
|
650 |
1.5 |
АІР90L6 |
117 |
||
|
15 |
611 |
1.5 |
АІР90L6 |
117 |
|
|
750 |
2.2 |
АІР100L6 |
130 |
||
|
18 |
485 |
1.5 |
АІР80В4 |
112 |
|
|
650 |
2.2 |
АІР90L4 |
117 |
||
|
22 |
611 |
2.2 |
АІР90L4 |
117 |
|
|
750 |
3 |
АІР100S4 |
126 |
||
|
28 |
533 |
2.2 |
АІР90L4 |
117 |
|
|
800 |
4 |
АІР100L4 |
129 |
||
|
35 |
786 |
4 |
АІР100L4 |
129 |
|
|
850 |
5.5 |
АІР112М4 |
147 |
||
|
45 |
899 |
5.5 |
АІР112М4 |
147 |
|
|
1000 |
7.5 |
АІР132S4 |
172 |
||
|
56 |
559 |
4 |
АІР100L4 |
129 |
|
|
769 |
5.5 |
АІР112М4 |
147 |
||
|
71 |
614 |
5.5 |
АІР112М4 |
147 |
|
|
830 |
7.5 |
АІР132S4 |
172 |
||
|
90 |
676 |
7.5 |
АІР132S4 |
172 |
|
|
900 |
11 |
АІР132М4 |
183 |
||
|
112 |
563 |
7.5 |
АІР132S4 |
172 |
|
|
770 |
11 |
АІР132М4 |
183 |
||
|
140 |
668 |
11 |
АІР132М4 |
183 |
|
|
820 |
15 |
АІР160S4 |
232 |
||
|
180 |
716 |
15 |
АІР160S4 |
232 |
|
|
850 |
22 |
АІР180S4 |
272 |
||

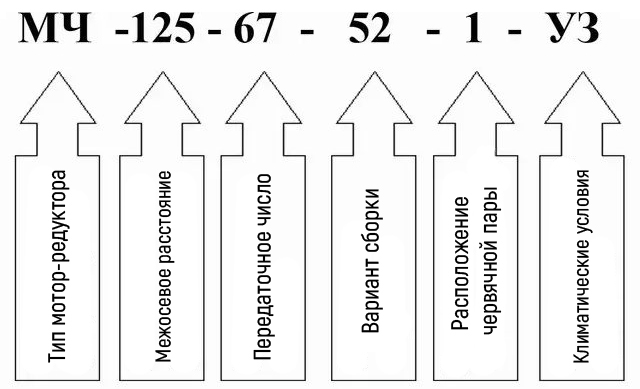

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ
