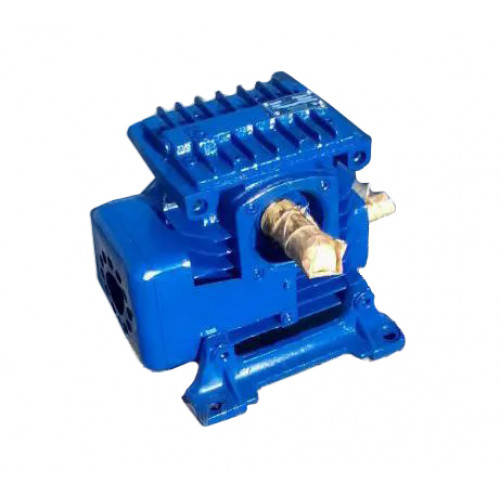

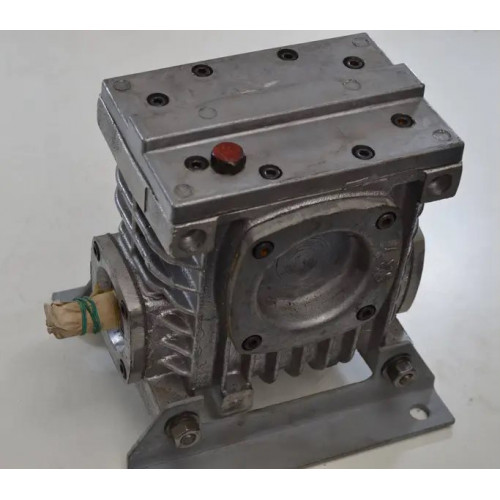

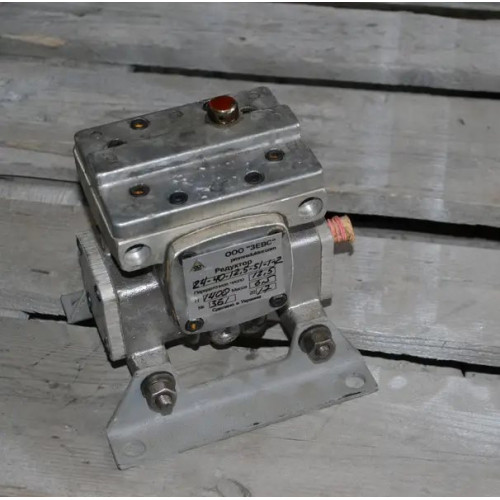

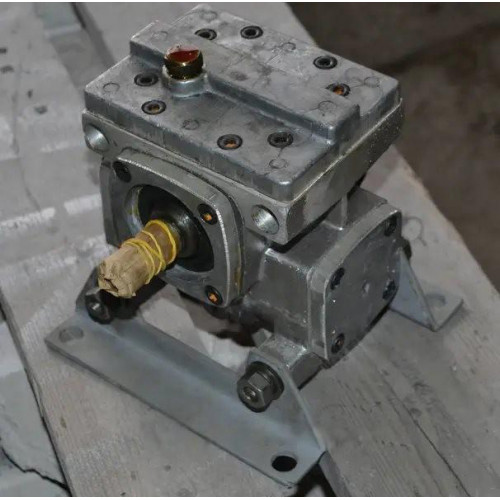

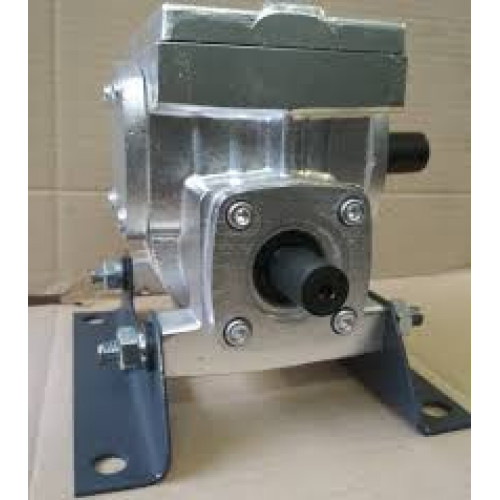

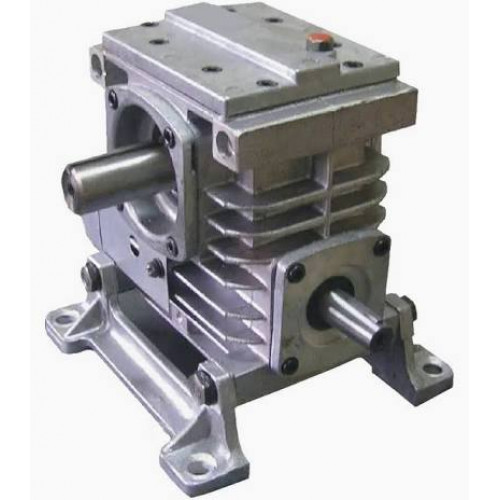

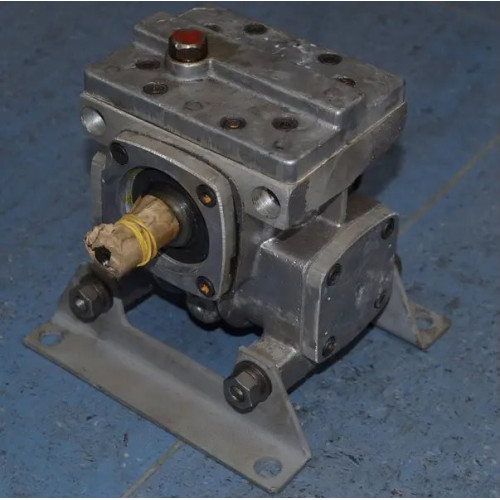

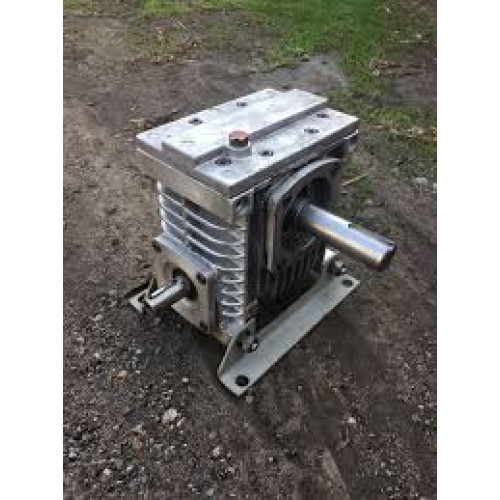

Черв'ячний редуктор 2Ч-40-50
Черв'ячний редуктор 2Ч-40-50 використовують для зниження швидкості обертання та посилення крутного моменту в приводах різного обладнання на виробництві.
Вали редуктора обертаються у різні боки. Редуктор має невеликі розміри та практично безшумний, що дозволяє використовувати пристрій у будь-якому місці. Пристрій оптимально працює як при постійному, так і реверсивному навантаженні.
Співпрацюючи з компанією «Промпривод», ви отримуєте обслуговування на європейському рівні. Також кожен пристрій перед відправкою проходить перевірки, що виключає будь-який брак.
Плюси роботи з компанією «Промпривод»:
- Гарантія від виробника на 1 рік.
- Виконання всіх умов договору на 100%.
- З кожним редуктором йде паспорт з усіма печатками ВТК.
- Відвантаження товару відбувається у вказані терміни, без затримок.
- Доставка йде по всій Україні.
Технічні характеристики редуктора:
Номінальне передавальне число |
Фактичне передавальне число |
Частота обертання вала 1500 об/хв. |
|
Мкр на вихідному валу, Нм |
ККД |
||
50 |
49 |
28 |
0.6 |

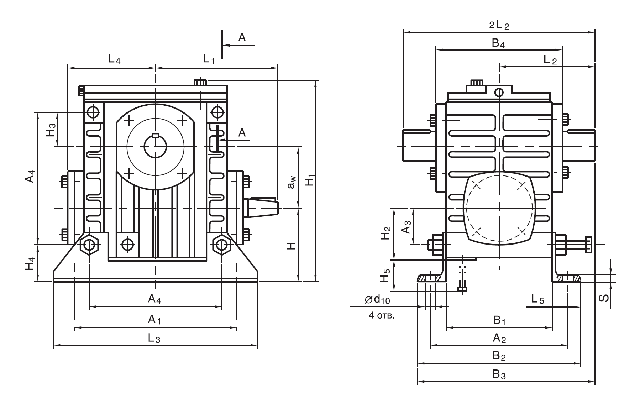

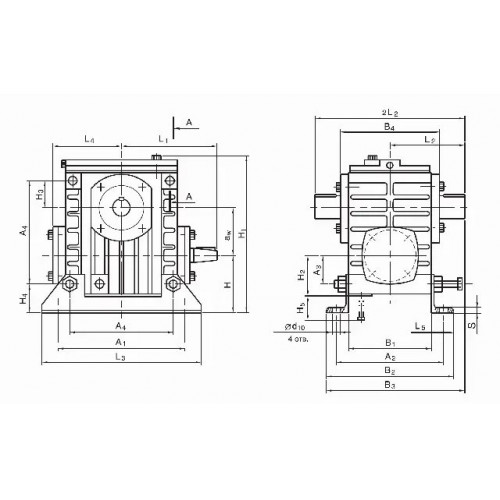

Габаритні та приєднувальні розміри черв'ячного редуктора 2Ч-40
Таблиця габаритних розмірів редуктора:
Типорозмір редуктора |
aw |
А1 |
А2 |
А3 |
А4 |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
H3 |
H4 |
2Ч-40 |
40 |
150 |
140 |
35 |
105 |
100 |
164 |
182 |
120 |
72 |
180 |
55 |
30 |
37 |
Типорозмір редуктора |
H5 |
L1 |
L2 |
L3 |
L4 |
L5 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
2Ч-40 |
115 |
100 |
90 |
180 |
75 |
32 |
3 |
6 |
16 |
18 |
14.6 |
М5 |

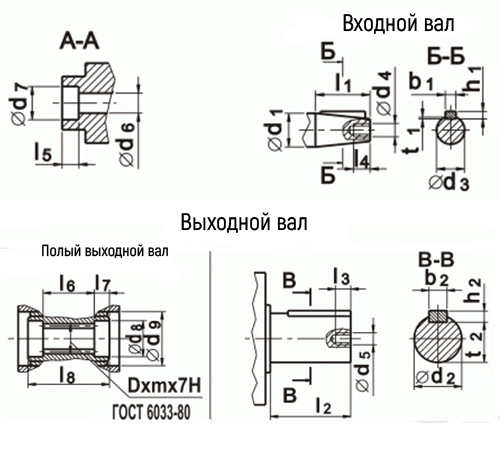

Розміри вхідних/вихідних валів редуктора:
Типорозмір редуктора |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
h1 |
h2 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
2Ч-40 |
М5 |
10.5 |
16 |
23 |
60 |
13 |
3 |
6 |
28 |
28 |
15 |
15 |
8 |
72 |
Типорозмір редуктора |
I7 |
I8 |
s |
t1 |
t2 |
Евольвентні шліци ГОСТ 6033-80 |
Об'єм олії, л |
Маса, кг |
2Ч-40 |
20 |
112 |
4 |
1.8 |
14.5 |
22×1.5×7Н |
0.18…0.3 |
6.7 |
Варіант складання редуктора:
Варіант розташування черв'ячної пари:
Варіанти розташування лап по площинах:

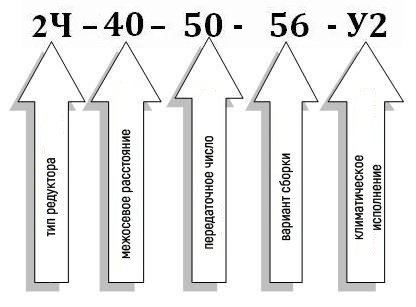

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:
