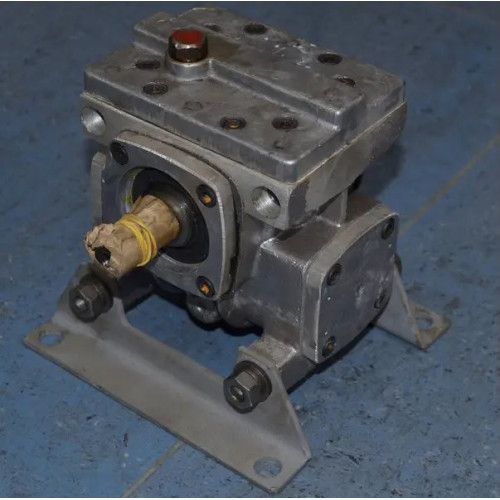

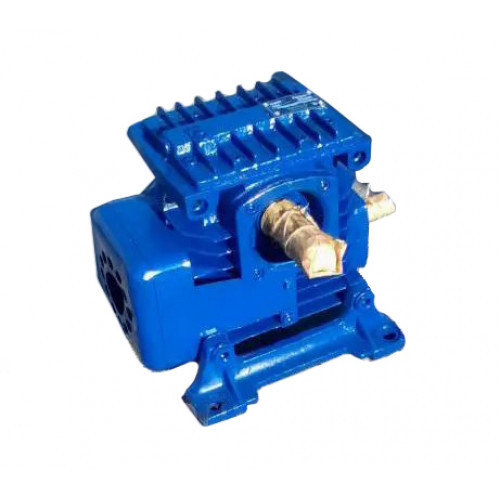

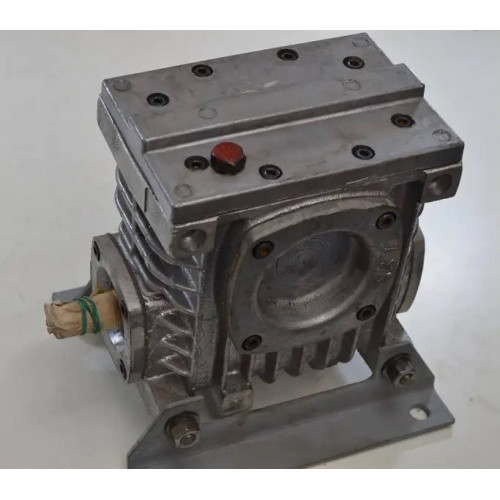

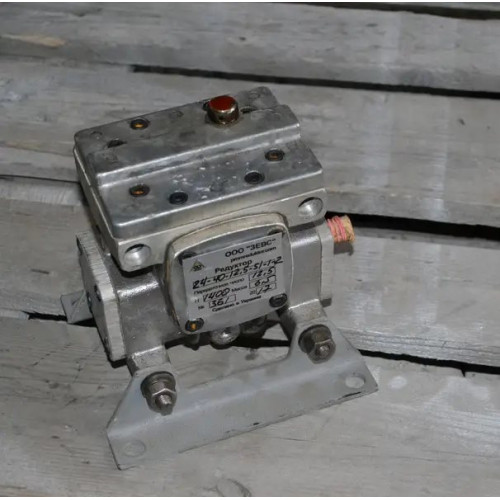

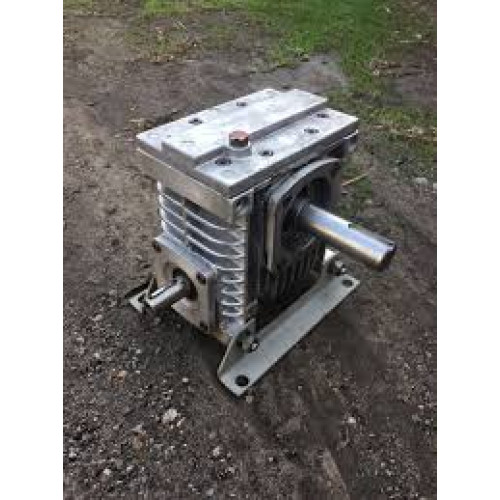

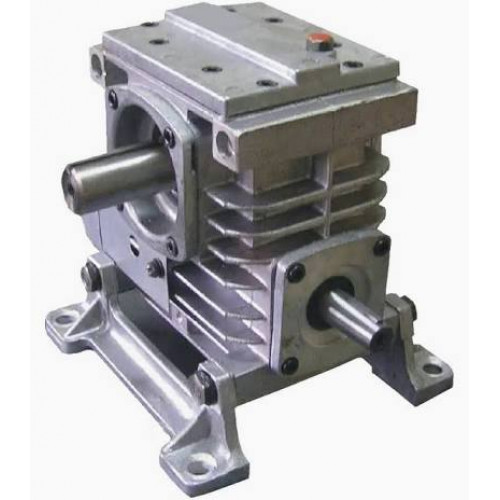

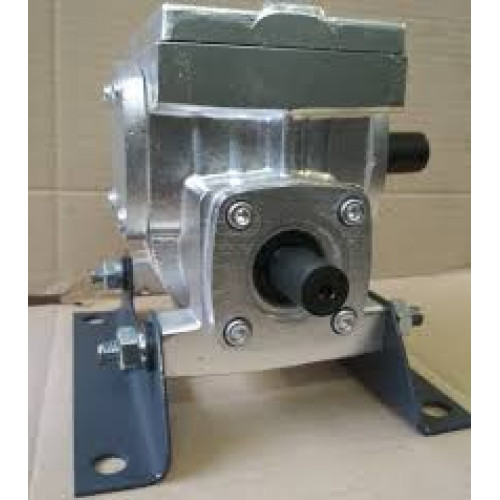

Черв'ячний редуктор 2Ч-63-50

Новий відгук або коментар

Увійти за допомогою

Оцініть товар

Надіслати

8 800 грн

Увійти для відображення накопичувальної знижки

Черв'ячний редуктор 2Ч-63-50 є універсальним механізмом із одноступінчастою передачею. Такий пристрій встановлюють, коли потрібно змінити параметри моменту, що крутить, і частоти обертання валу в приводах різного обладнання.

Редуктори знайшли універсальне застосування, в основному його встановлюють як комплектуючий у машинах із приводною системою. Пристрій оптимально працює як при постійному, так і реверсивному навантаженні.

Він складається із спеціального ведучого гвинта та веденого колеса, які поміщені в єдиний корпус із лапами, для кріплення.

Переваги роботи з компанією «Промпровод»:

Висока якість товару.
Індивідуальний підхід до кожного клієнта.
Гарантія від виробника на 12 місяців.
З кожним пристроєм йде паспорт з усіма печатками ВТК.
100% виконання умов договору.
Доставка по всій Україні, будь-яким зручним для вас способом.

Технічні характеристики редуктора:

Номінальне передавальне число	Фактичне передавальне число	Частота обертання вала 1500 об/хв.		Маса редуктора, кг	Об'єм олії, що заливається, літр
		М_кр на вихідному валу, Нм	ККД
50	51	100	0.68	13,1	0,3/0,7

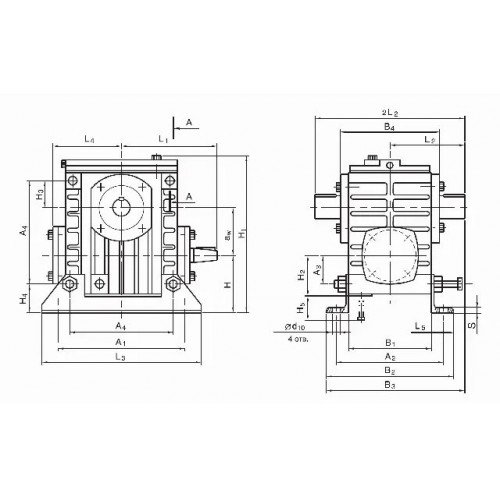

Габаритні та приєднувальні розміри

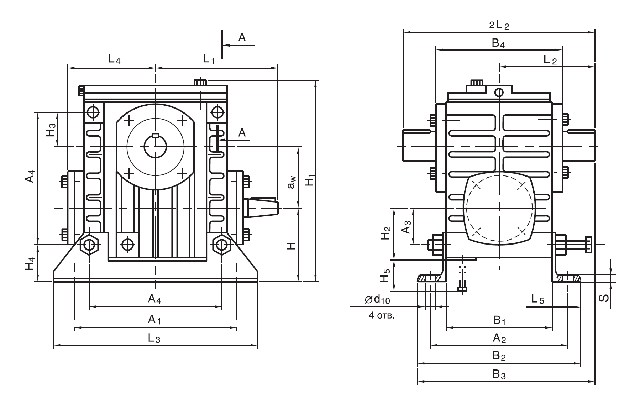

Чертеж редуктора 2Ч-63

Типорозмір редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-63	63	180	165	42	150	125	197	219	145	82	225	59	45	40

Типорозмір редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-63	155	145	120	220	100	36	4	8	22	28	20.2	М8

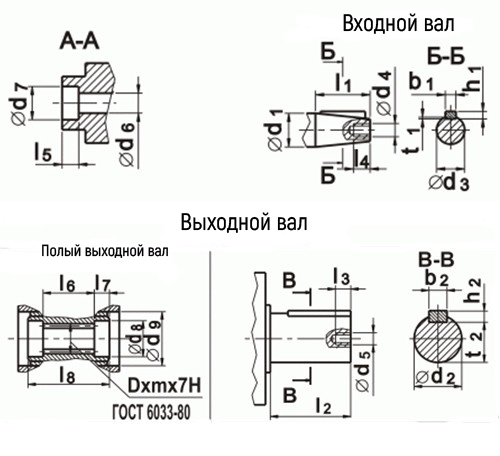

Вхідний і вихідний вали

Типорозмір редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-63	М8	10.5	16	33	70	13	4	7	36	42	20	20	8	68

Типорозмір редуктора	I₇	I₈	s	t₁	t₂	Евольвентні шліци ГОСТ 6033-80	Об'єм олії, л	Маса, кг
2Ч-63	20	108	5	2.5	24	32×1.5×8Н	0.3…0.7	13.1

Варіант збирання редуктора:

Варіант розташування черв'ячної пари:

Варіанти розташування лап по площинах:

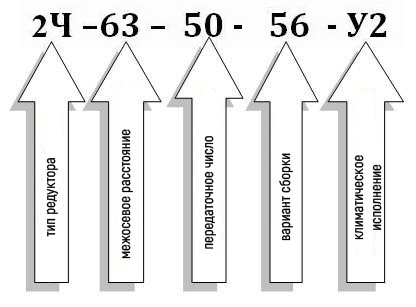

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:

Матеріал виготовлення валів	сталі 45 та 40Х
Кількість робочих ступенів	1
Типи валів	конічний, циліндричний, порожнистий шліцевий
Тип комплектуючого	Корпус
Стан	Нове
Гарантія	12 місяців
Колір корпусу	синій, червоний, сірий
Країна виробник	Україна
Кількість олії в редукторі	0.5 л
Діаметр осі валу	за погодженням
Тип	Редуктор
Матеріал корпуса	Чавун
ККД	від 60 до 89%
Електродвигун	вітчизняний
Вага редуктора	13 кг
Тип редуктора	Черв'ячний
Термообробка зуб'їв	так
