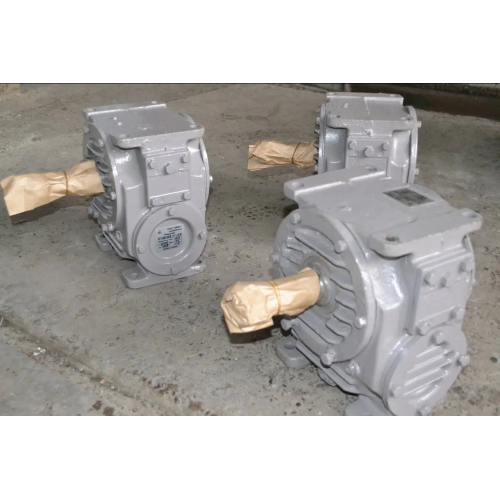

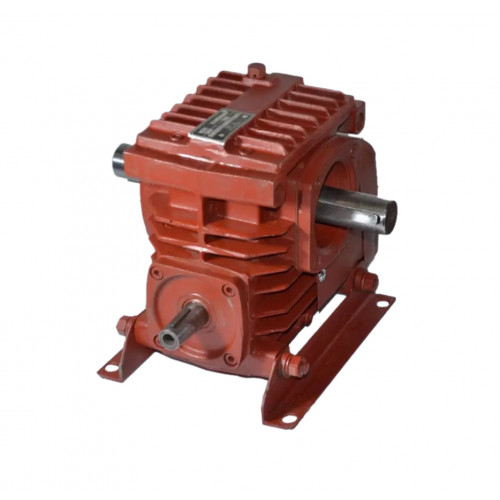

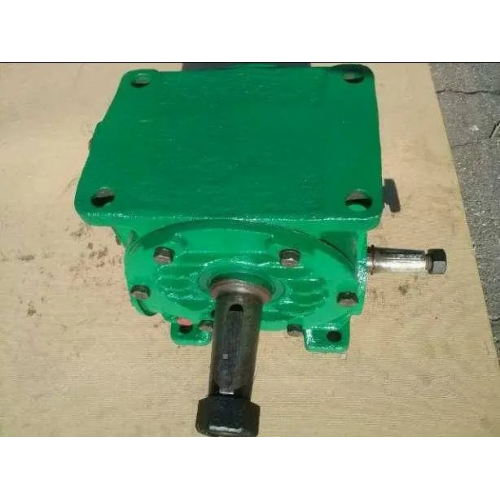

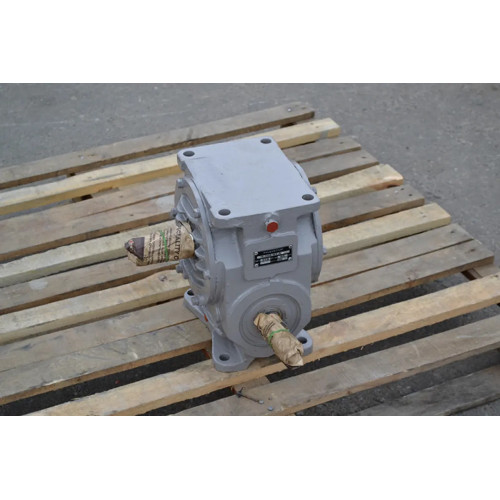

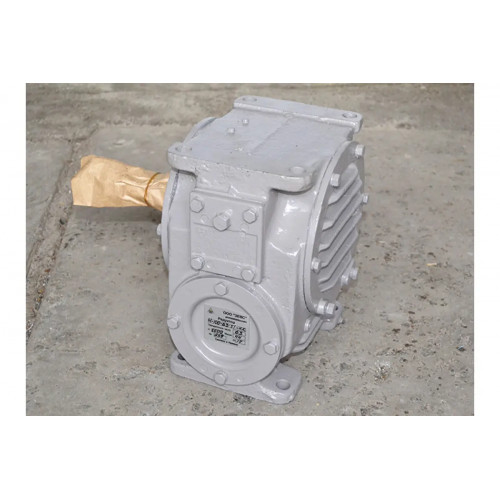

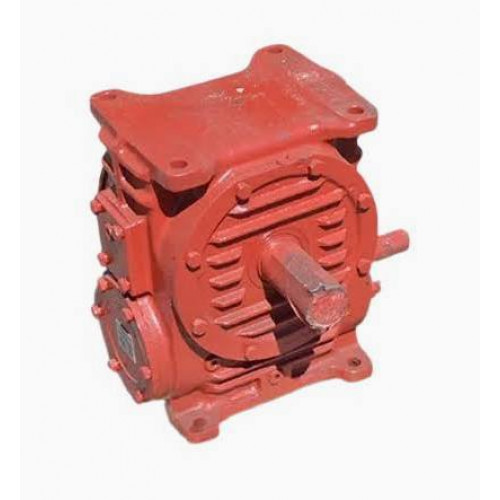

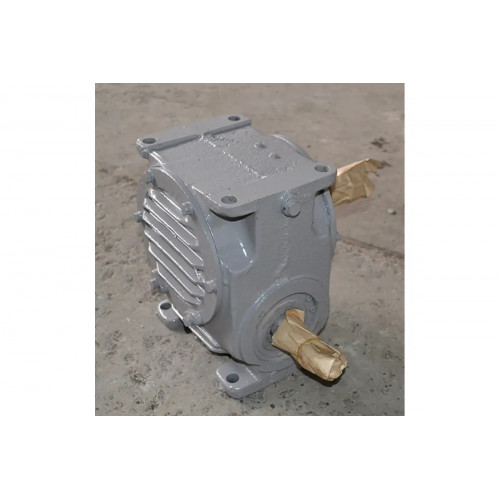

Черв'ячний редуктор Ч-100-8
Черв'ячний редуктор Ч-100-8 відноситься до універсальних пристроїв. Область застосування такого редуктора дуже велика, наприклад, їх використовують у різних пересувних механізмах, таких як лебідки та елеваторні пристрої.
Великою перевагою даного редуктора є його плавність ходу та безшумна робота. Черв'ячна передача всередині пристрою може обертати провідний вал у будь-який бік. Редуктори працюють як із періодичними зупинками, так і тривалий час, до 24 годин.
Замовити черв'ячні редуктори та інші пристрої можна у нас на сайті або зателефонувавши менеджерам. Наші фахівці допоможуть підібрати пристрої, які підійдуть саме для ваших цілей, нададуть повну технічну характеристику товару.
Співпрацюючи з "Промприводом", ви отримуєте ряд переваг:
- 100% гарантія виконання умов договору.
- Усі пристрої проходять додаткові випробування, що гарантує високу якість товару.
- Гарантія 12 місяців.
- З кожним редуктором йде паспорт з усіма печатками ВТК.
- Відправлення відбувається у раніше обумовлені терміни.
- Доставка можлива по всій Україні.

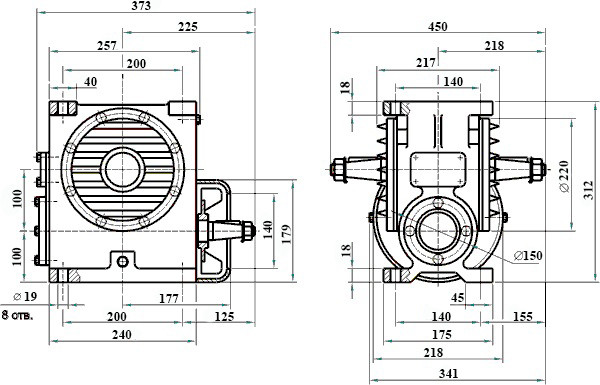

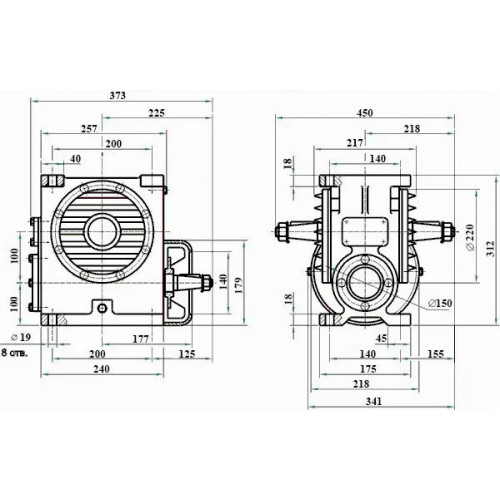

Габаритні та приєднувальні розміри:
Технічні характеристики редуктора
|
Передавальні числа |
Частота обертання вхідного вала, об/хв |
Максимальне навантаження на валу |
|||||||
|
Ном. |
Факт. |
1500 |
1000 |
750 |
Вхід. вал, Н |
Вихід. вал, Н |
|||
|
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
||||
|
8 |
7.75 |
380 |
0.93 |
426 |
0.92 |
477 |
0.91 |
800 |
5500 |

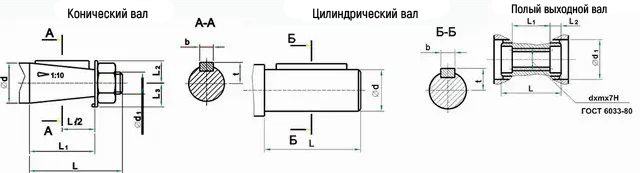

Розміри вхідних/вихідних валів редуктора
.jpg)
|
Вихідні кінці валів |
L |
L1 |
L2 |
L3 |
b |
d |
d1 |
t |
m |
|
|
Конічні |
Швидкохідний вал |
80 |
58 |
24 |
18 |
6 |
32 |
M20×1,5-8g |
17.05 |
– |
|
Тихохідний вал |
110 |
82 |
32 |
25 |
12 |
45 |
M30×2-8g |
23.45 |
– |
|
|
Циліндричні |
Швидкохідний вал |
80 |
– |
– |
– |
10 |
32 |
– |
35 |
– |
|
Тихохідний вал |
110 |
– |
– |
– |
14 |
45 |
– |
48.5 |
– |
|
|
Вал порожнистий шліцевий |
205 |
90 |
57.5 |
– |
– |
45 |
46 |
– |
2 |
|
Примітка: Редуктор Ч-100 за замовчуванням укомплектований конічними вхідними та вихідними валами. Циліндричне виготовлення вхідного та/або вихідного вала обговорюються під час замовлення.

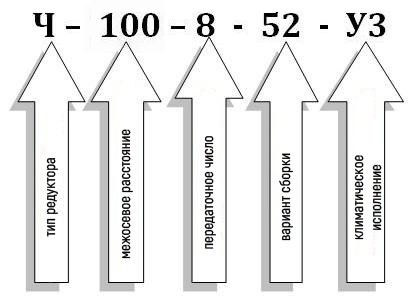

Умовне позначення черв'ячного редуктора Ч-100
