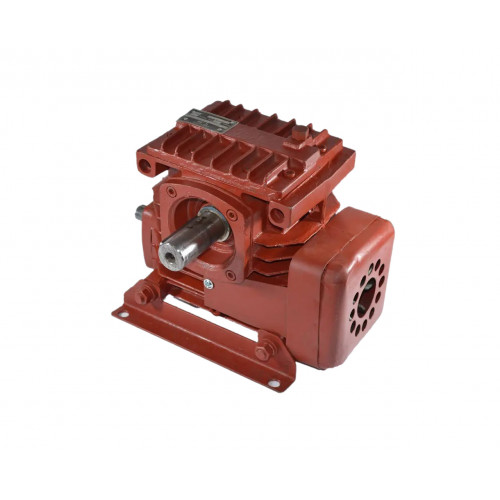

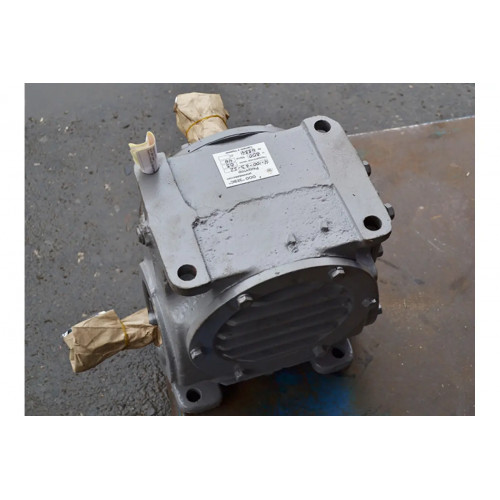

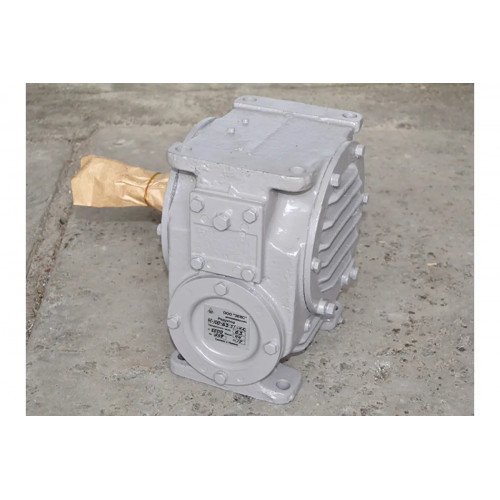

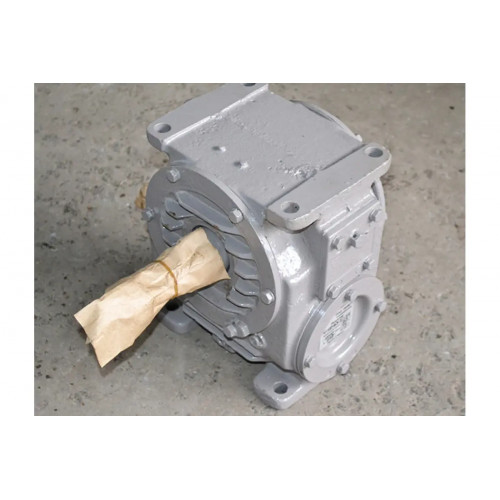

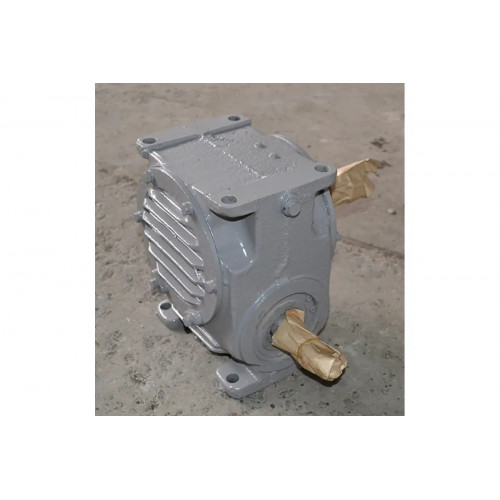

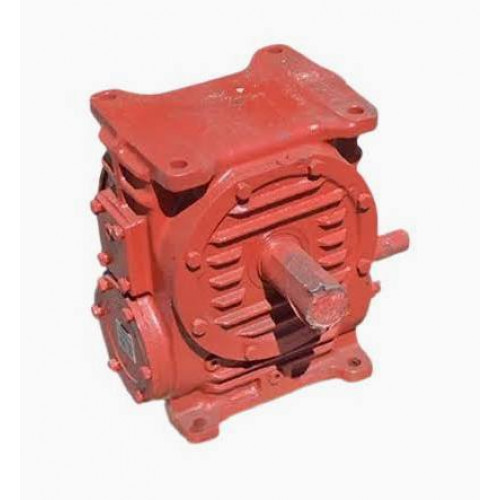

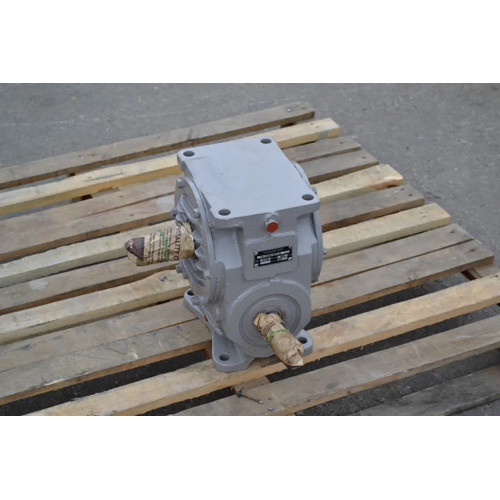

Черв'ячний редуктор Ч-100-80
Черв'ячний редуктор Ч-100-80 відноситься до одноступінчастих пристроїв. Основна робота редуктора – це перетворення крутного моменту та частоти обертання валу у приводі машин та різного обладнання на виробництві.
Навантаження може бути прямим, змінним або реверсивним. Середовище, в якому працює редуктор, не повинно бути агресивним або вибухонебезпечним.
До мінусів такого редуктора можна віднести потужнісні втрати зі збільшенням швидкості обертання та схильність до заїдання при великих навантаженнях.
Замовити черв'ячні редуктори та інші пристрої можна у нас на сайті або зателефонувавши менеджерам. Наші фахівці допоможуть підібрати пристрої, представивши повну технічну характеристику товару.
Співпрацюючи з "Промприводом", ви отримуєте ряд переваг:
- 100% гарантія виконання умов договору.
- Усі пристрої проходять додаткові випробування, що гарантує високу якість товару.
- Гарантія 12 місяців.
- З кожним редуктором йде паспорт з усіма печатками ВТК.
- Відправлення відбувається у раніше обумовлені терміни.
- Доставка можлива по всій Україні.

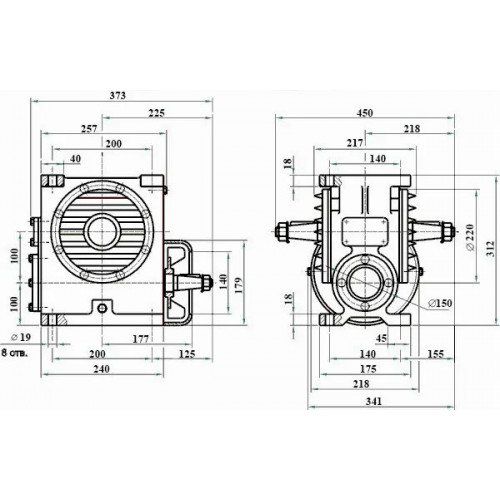

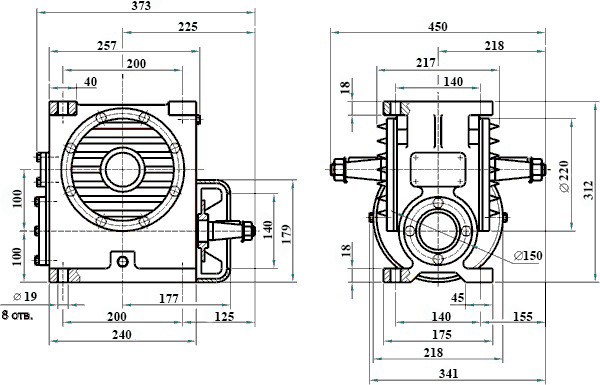

Габаритні та приєднувальні розміри:
Технічні характеристики редуктора
Передавальні числа |
Частота обертання вхідного вала, об/хв |
Максимальне навантаження на валу |
|||||||
Ном. |
Факт. |
1500 |
1000 |
750 |
Вхід. вал, Н |
Вихід. вал, Н |
|||
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
||||
80 |
78 |
292 |
0.69 |
327 |
0.61 |
366 |
0.58 |
800 |
5500 |

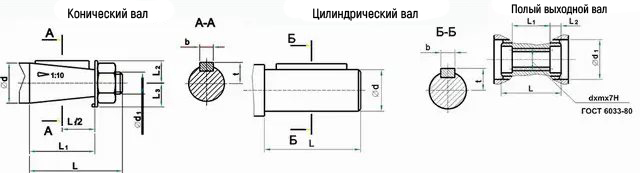

Розміри вхідних/вихідних валів редуктора
Вихідні кінці валів |
L |
L1 |
L2 |
L3 |
b |
d |
d1 |
t |
m |
|
Конічні |
Швидкохідний вал |
80 |
58 |
24 |
18 |
6 |
32 |
M20×1,5-8g |
17.05 |
– |
Тихохідний вал |
110 |
82 |
32 |
25 |
12 |
45 |
M30×2-8g |
23.45 |
– |
|
Циліндричні |
Швидкохідний вал |
80 |
– |
– |
– |
10 |
32 |
– |
35 |
– |
Тихохідний вал |
110 |
– |
– |
– |
14 |
45 |
– |
48.5 |
– |
|
Вал порожнистий шліцевий |
205 |
90 |
57.5 |
– |
– |
45 |
46 |
– |
2 |
Примітка: Редуктор Ч-100 за замовчуванням укомплектований конічними вхідними та вихідними валами. Циліндричне виготовлення вхідного та/або вихідного вала обговорюються під час замовлення.
