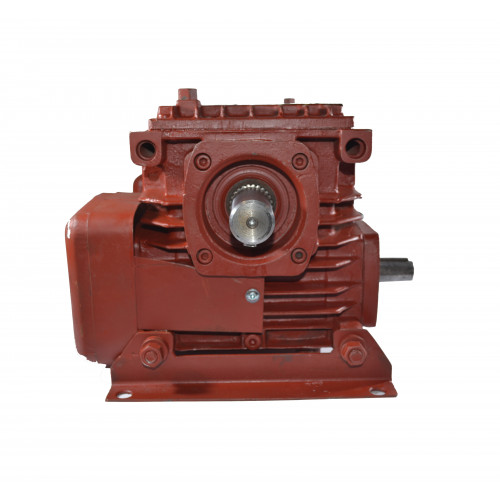

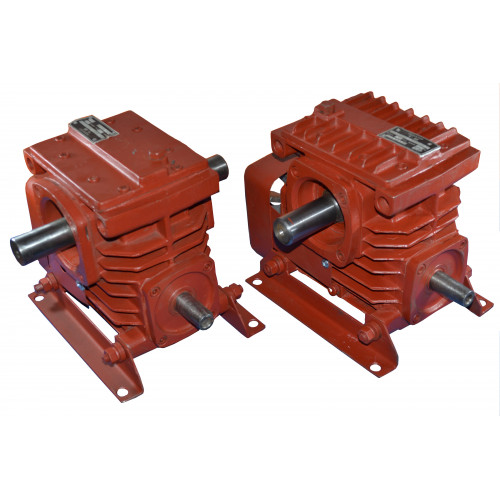

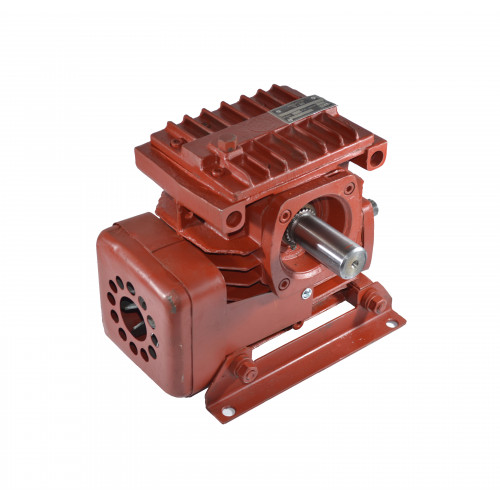

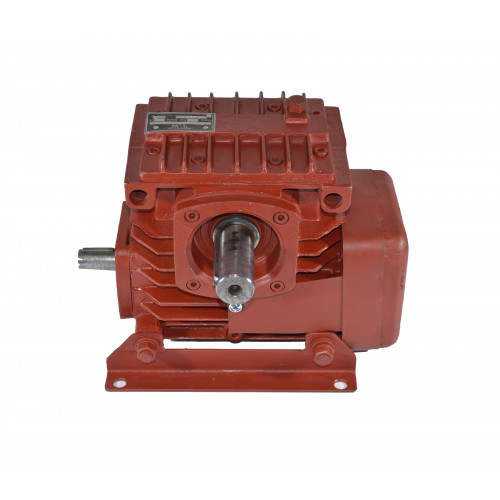

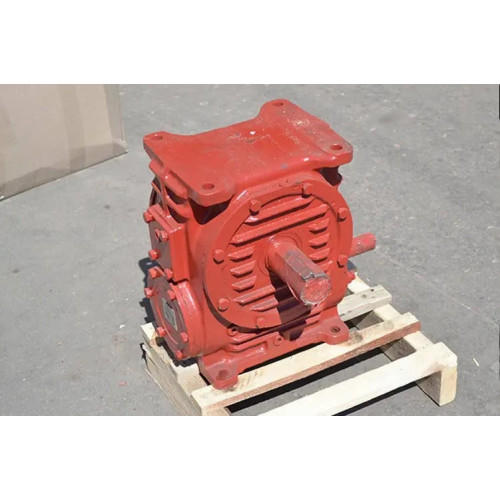

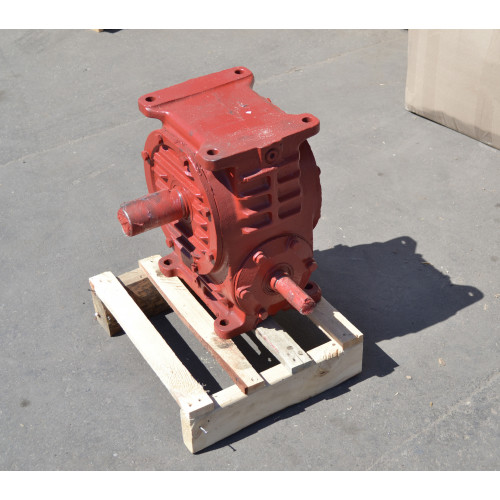

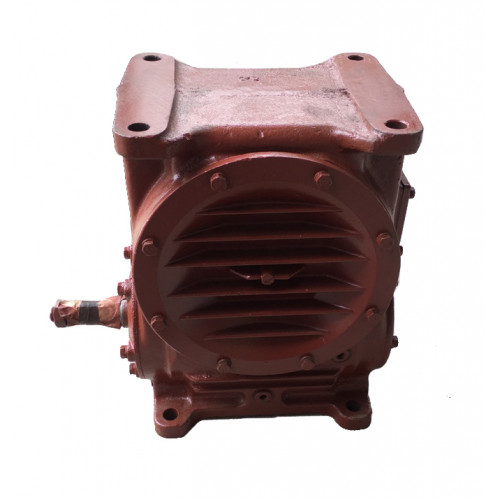

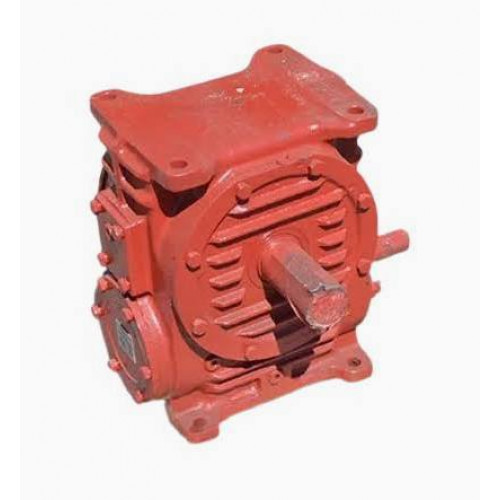

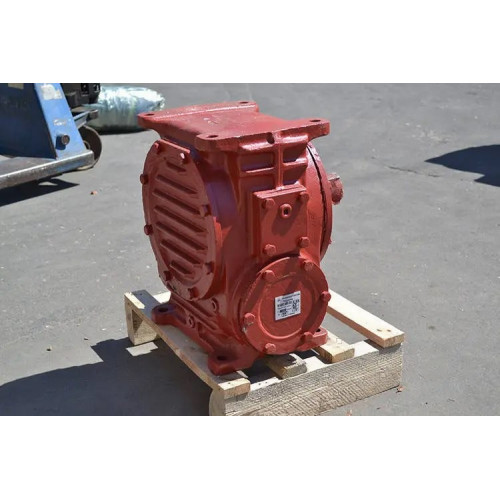

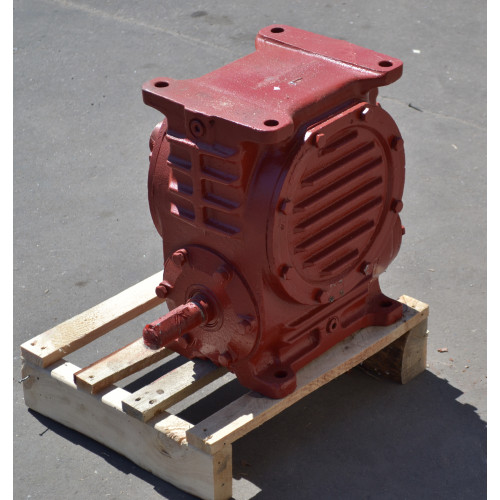

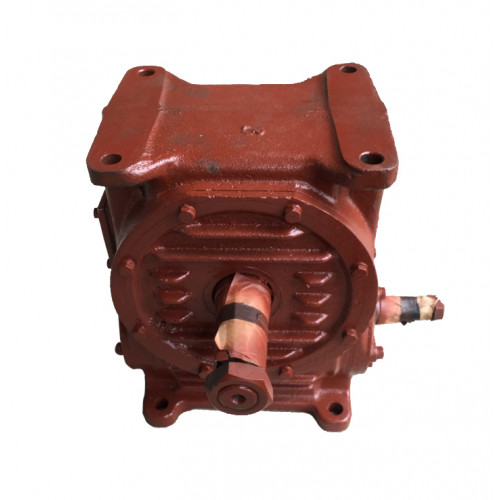

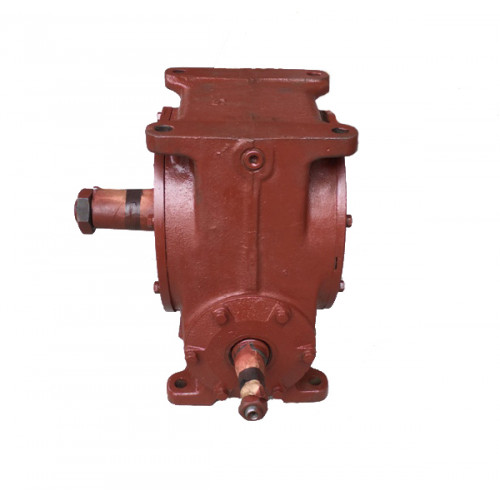

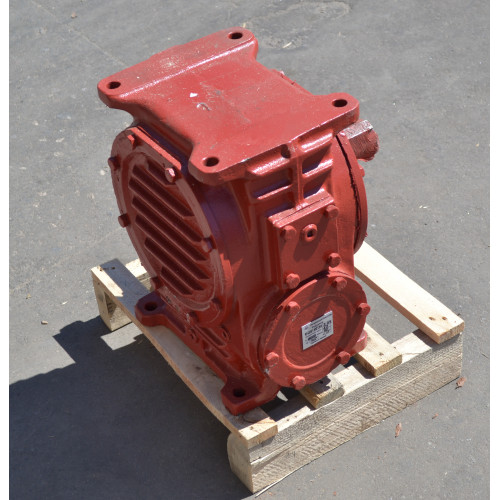

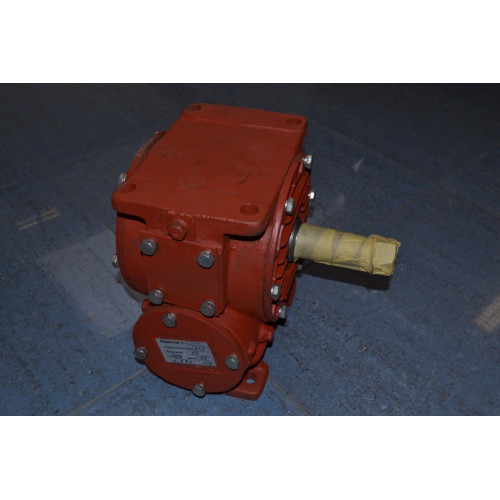

Черв'ячний редуктор Ч-160-20
Черв'ячний редуктор Ч-160-20 використовують для зменшення швидкості моменту, що крутить, і подальшого збільшення частоти обертання валу.
Вали редуктора обертаються у різні боки. Він має невеликі розміри та практично безшумний. Обладнання оптимально працює як при постійному, так і реверсивному навантаженні.
Співпрацюючи з компанією «Промпривод» ви отримуєте якісне обслуговування в найкоротші терміни. Замовити товар можна у нас на сайті або зателефонувавши.
Плюси роботи з нами:
- 100% виконання умов договору.
- Пристрої проходять додаткові перевірки, що гарантує високу якість товару.
- Гарантія 1 рік.
- З кожним механізмом йде паспорт з усіма печатками ВТК.
- Відвантаження товару відбувається у обумовлені терміни.
- Доставка можлива по всій Україні.
Технічні характеристики редуктора Ч-160
Передавальні числа |
Частота обертання вхідного вала, об/хв |
Максимальне навантаження на валу |
|||||||
Ном. |
Факт. |
1500 |
1000 |
750 |
Вхід. вал, Н |
Вихід. вал, Н |
|||
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
Допустимий Мкр на вих. валу, Нм |
ККД |
||||
20 |
21 |
1150 |
0.88 |
1290 |
0.86 |
1442 |
0.84 |
1600 |
11000 |

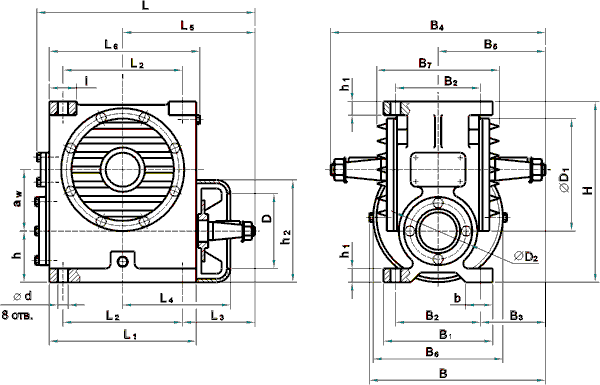

Габаритні та приєднувальні розміри редуктора Ч-160
Типорозмір редуктора |
aw |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
I |
d |
b |
H |
h |
Ч-160 |
160 |
551 |
350 |
300 |
195 |
245 |
345 |
373 |
70 |
22 |
70 |
500 |
150 |
Типорозмір редуктора |
h1 |
h2 |
D |
D1 |
D2 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
Ч-160 |
30 |
271 |
100 |
340 |
210 |
434 |
280 |
230 |
165 |
560 |
280 |
286 |
278 |

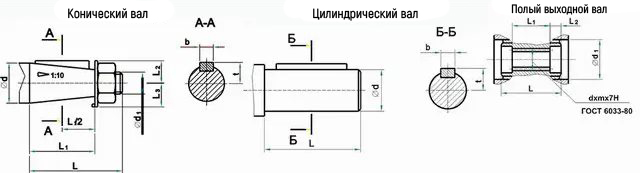

Вихідні кінці валів |
L |
L1 |
L2 |
L3 |
b |
d |
d1 |
t |
m |
|
Конічні |
Швидкохідний вал |
110 |
82 |
28 |
20 |
10 |
40 |
M24×2-8g |
20.95 |
– |
Тихохідний вал |
140 |
105 |
50 |
40 |
18 |
70 |
M48×3-8g |
36.38 |
– |
|
Циліндричні |
Швидкохідний вал |
110 |
– |
– |
– |
12 |
40 |
– |
43 |
– |
Тихохідний вал |
140 |
– |
– |
– |
20 |
70 |
– |
74.5 |
– |
|
Вал порожнистий шліцевий |
275 |
130 |
72.5 |
– |
– |
70 |
72 |
– |
2.5 |
Примітка: черв'ячна пара редуктора Ч-160 взаємозамінна з черв'ячною парою редуктора 1Ч-160.

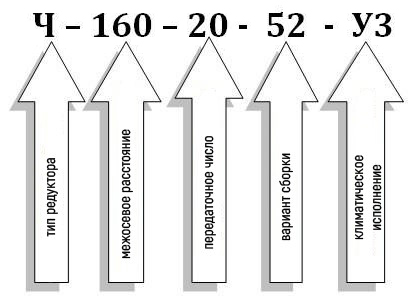

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:
