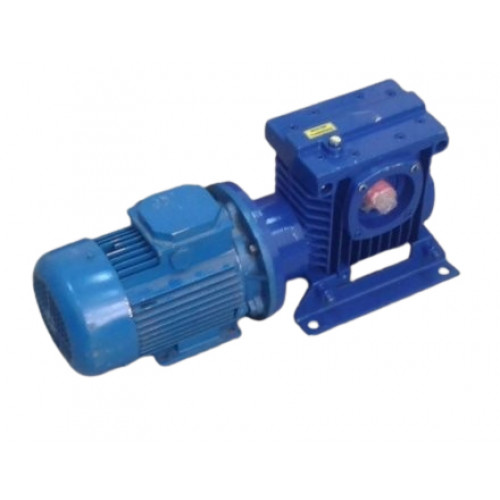

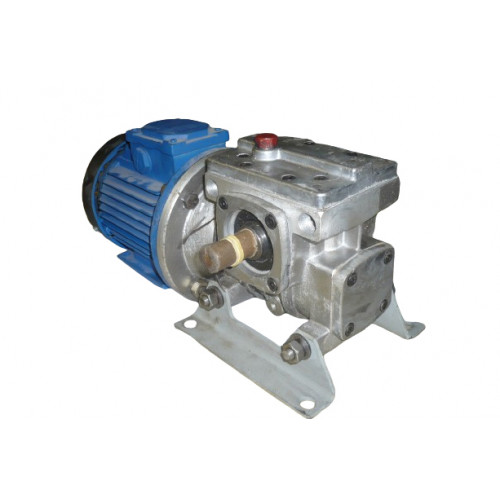

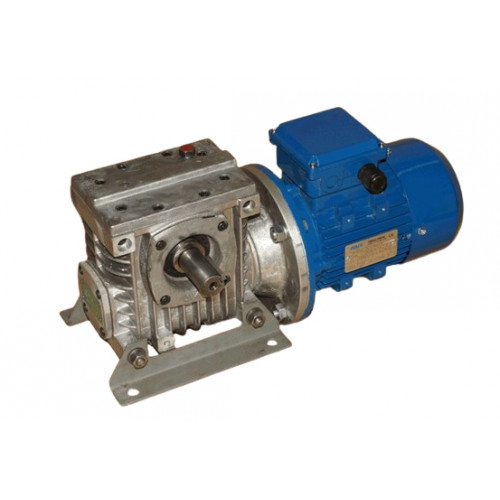

Мотор-редуктор черв'ячний одноступінчастий 2МЧ складання 51
Мотор-редуктор 2МЧ є черв'ячним одноступінчастим редуктором, який призначений для роботи в якості приводів загальнопромислового призначення відповідно до ГОСТ 25484-93. Такі механізми відрізняються високою зносостійкістю та розраховані на великі навантаження. Дані мотор-редуктори виконуються у трьох монтажних виконаннях: навісні, насадні та на лапах. Кожен варіант має різне просторове розташування черв'ячної пари та валів.
Представлений мотор-редуктор виконаний згідно з 51 варіантом складання. Таким пристроям характерна наявність одного швидкохідного та одного тихохідного валу. Швидкісний вал призначений для підключення до електродвигуна, а до тихохідного підключення обладнання. Також у 51 складанні передбачають перетин осей під кутом 90 градусів у горизонтальній площині.
Компанія «Промпривод» пропонує придбати редуктори високої якості за вигідними цінами. Для оптових покупців ми надаємо лояльну систему знижок. Зателефонувавши за телефоном, вказаним на сайті, ви отримаєте вичерпну відповідь на будь-яке запитання щодо придбання та особливостей експлуатації будь-якого загальнопромислового або вузькоспеціалізованого редуктора. На всі пристрої поширюється гарантія на 12 місяців. Доставка можлива до будь-якого населеного пункту України.
Умовне позначення варіанта складання 51
Конструкція мотор-редуктора 2МЧ

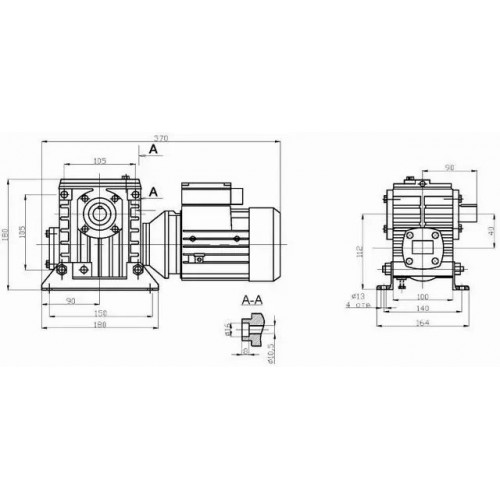

Габаритні та приєднувальні розміри мотор-редуктора 2МЧ
Типорозмір мотор-редуктора |
Lmax |
L1 |
L2 |
L3 |
L4 |
Bmax |
B1 |
B2 |
Hmax |
H1 |
H2 |
H3 |
P |
I |
2МЧ-40 |
370 |
105 |
180 |
150 |
90 |
164 |
140 |
100 |
180 |
112 |
40 |
105 |
15 |
90 |
2МЧ-63 |
470 |
150 |
220 |
180 |
110 |
197 |
165 |
125 |
225 |
145 |
63 |
150 |
20 |
120 |
2МЧ-80 |
540 |
180 |
260 |
225 |
130 |
212 |
185 |
140 |
296 |
172 |
80 |
180 |
20 |
145 |
Типорозмір мотор-редуктора |
l1 |
l2 |
l3 |
l4 |
d1 |
d2 |
d3 |
t |
t1 |
c |
c1 |
D1 |
D2 |
2МЧ-40 |
28 |
20 |
112 |
28 |
18 |
23 |
25 |
20,5 |
20,8 |
6 |
6 |
16 |
10,5 |
2МЧ-63 |
42 |
20 |
108 |
20 |
28 |
33 |
35 |
31 |
29,3 |
8 |
8 |
18 |
12,5 |
2МЧ-80 |
58 |
25 |
116 |
24 |
35 |
41 |
44 |
37,5 |
38,3 |
10 |
10 |
18 |
12,5 |
Технічні характеристики мотор-редуктора 2МЧ
Номінальна частота обертання вихідного валу об/хв |
Допустиме радіальне консольне навантаження, прикладене до середини посадкової частини кінця вихідного валу, Н |
Номінальний крутний момент на вихідному валу Н х м, за ПВ, % |
ККД, % у безперервному режимі з ПВ, 100%, не менше |
Типорозмір двигуна серії АІР |
Потужність двигуна, |
Коригований рівень звукової потужності, дБА, не більше |
Маса |
||
40 |
100 |
||||||||
Мотор-редуктор 2МЧ-40 |
|||||||||
224 |
1500 |
20 |
68 |
63В2 |
0,55 |
80 |
12,4 |
||
180 |
24 |
67 |
63В2 |
0,55 |
|||||
140 |
22 |
58 |
63В4 |
0,37 |
|||||
112 |
28 |
26 |
57 |
63В4 |
0,37 |
||||
90 |
32 |
30 |
55 |
63В4 |
0,37 |
||||
71 |
35 |
30 |
52 |
63В4 |
0,37 |
||||
56 |
30 |
28 |
50 |
63А4 |
0,25 |
||||
45 |
40 |
36 |
48 |
63А4 |
0,25 |
||||
35,5 |
36 |
31 |
43 |
63А4 |
0,25 |
||||
31 |
41 |
56В4 |
0,18 |
10,5 |
|||||
28 |
32 |
38 |
56В4 |
0,18 |
|||||
22,4 |
28 |
26 |
37 |
56А4 |
0,12 |
||||
Мотор-редуктор 2МЧ-63 |
|||||||||
180 |
2400 |
100 |
80 |
66 |
80В2 |
2,2 |
83 |
26 |
|
140 |
100 |
71 |
64 |
80В2 |
2,2 |
||||
80 |
62 |
80А2 |
1,5 |
80 |
25 |
||||
112 |
100 |
60 |
80В2 |
2,2 |
83 |
26 |
|||
90 |
59 |
80А2 |
1,5 |
80 |
25 |
||||
90 |
125 |
100 |
66 |
80В4 |
1,5 |
26 |
|||
71 |
125 |
90 |
64 |
80В4 |
1,5 |
||||
112 |
62 |
80А4 |
1,1 |
25 |
|||||
56 |
125 |
59 |
80А4 |
1,1 |
|||||
100 |
53 |
71В4 |
0,75 |
22 |
|||||
45 |
125 |
54 |
80А4 |
1,1 |
25 |
||||
112 |
49 |
71В4 |
0,75 |
22 |
|||||
35,5 |
125 |
46 |
71В4 |
0,75 |
|||||
100 |
44 |
71А4 |
0,55 |
21 |
|||||
28 |
125 |
43 |
71В4 |
0,75 |
22 |
||||
112 |
41 |
71А4 |
0,55 |
21 |
|||||
22,4 |
125 |
37 |
71А4 |
0,55 |
|||||
18 |
140 |
100 |
40 |
71В6 |
0,55 |
22 |
|||
100 |
38 |
71А6 |
0,37 |
21 |
|||||
14 |
125 |
90 |
36 |
71В6 |
0,55 |
22 |
|||
100 |
34 |
71А6 |
0,37 |
21 |
|||||
11,4 |
112 |
80 |
30 |
71А6 |
0,37 |
||||
Мотор-редуктор 2МЧ-80 |
|||||||||
224 |
400 |
180 |
125 |
75 |
100L2 |
5,5 |
87 |
49 |
|
125 |
74 |
100S2 |
4 |
83 |
43 |
||||
180 |
180 |
71 |
90L2 |
3 |
38,5 |
||||
125 |
69 |
||||||||
140 |
180 |
66 |
|||||||
112 |
180 |
64 |
|||||||
125 |
63 |
80B2 |
2,2 |
33 |
|||||
90 |
250 |
180 |
67 |
100S4 |
3 |
43 |
|||
180 |
66 |
90L4 |
2,2 |
38,5 |
|||||
71 |
250 |
64 |
100S4 |
3 |
43 |
||||
180 |
63 |
90L4 |
2,2 |
38,5 |
|||||
56 |
250 |
61 |
90L4 |
2,2 |
38,5 |
||||
180 |
59 |
80B4 |
1,5 |
80 |
33 |
||||
45 |
250 |
200 |
57 |
90L4 |
2,2 |
83 |
38,5 |
||
200 |
55 |
80B4 |
1,5 |
80 |
33 |
||||
35,5 |
250 |
180 |
50 |
80B4 |
1,5 |
33 |
|||
180 |
48 |
80A4 |
1,1 |
31,5 |
|||||
28 |
250 |
48 |
80B4 |
1,5 |
33 |
||||
180 |
46 |
80A4 |
1,1 |
31,5 |
|||||
22,4 |
224 |
160 |
41 |
80A4 |
1,1 |
33 |
|||
160 |
40 |
71B4 |
0,75 |
28,5 |
|||||
18 |
224 |
38 |
80A4 |
1,1 |
31,5 |
||||
160 |
37 |
71B4 |
|
28,5 |
|||||
14 |
260 |
180 |
38 |
80A6 |
31,5 |
||||
11,4 |
260 |
36 |
80A6 |
31,5 |
|||||
180 |
35 |
71B6 |
0,55 |
28,5
|
Приклад умовного позначення мотор-редуктора 2МЧ
Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98:
40 - відстань між осями, мм;
56 - показники номінальної частоти обертання валу, об/хв;
51 - тип складання (згідно з ГОСТ 20373-80);
1110 - особливості виконання згідно з способом монтажу за ГОСТ 30164-94;
У3 - варіант кліматичного виконання та категорія за положеннями ГОСТ 15150-69;
380 - характеристики напруги мережі, В.
