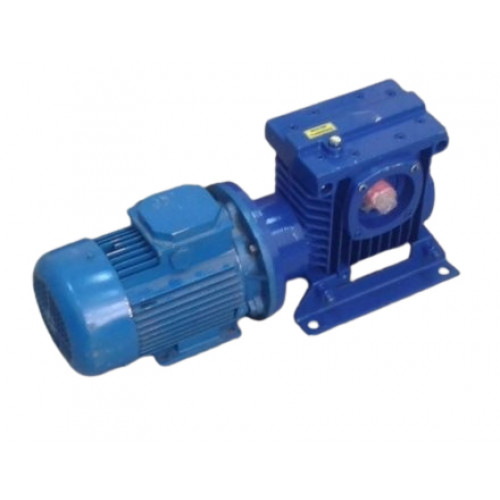

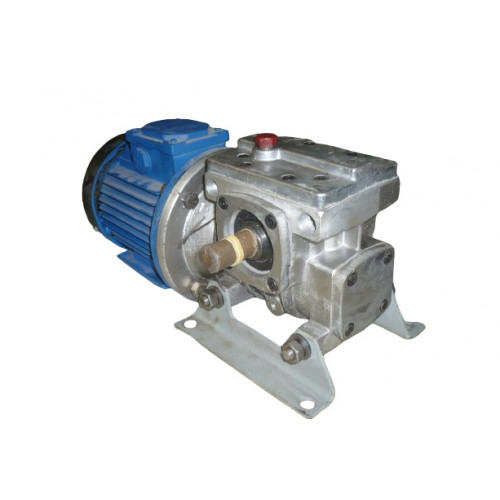

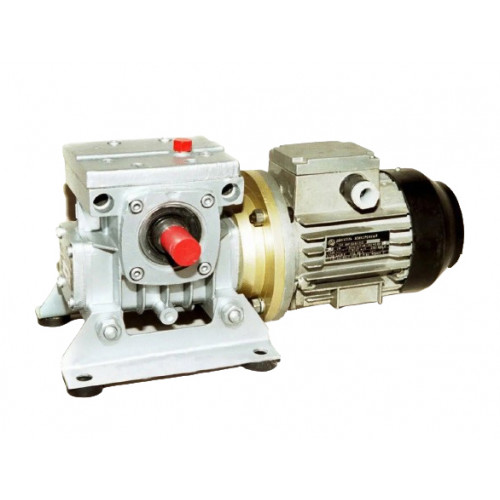

Мотор-редуктор черв'ячний одноступінчастий 2МЧ складання 52
Морот-редуктор 2МЧ відноситься до одноступінчастих перетворювачів з черв'ячною передачею. Використовують ці агрегати як привід для машин загальнопромислового призначення. Встановлюють редуктор для зниження частоти обертання з одночасним збільшенням значення крутного моменту.
Конструкційно даний механізм є електродвигун, який з'єднали з редукторами мають черв'ячну передачу, наприклад, 2Ч або РЧУ. Агрегати добре проявили себе під час тривалої роботи при високому навантаженні, мають великий експлуатаційний термін. Також ККД даних мотор-редукторів сягає 90%.
Випускають перетворювачі, керуючись різними варіантами складання. Розглянемо 52 варіант складання. Мотор-редуктори цього складання мають один тихохідний і один швидкохідний вал. Кінці валів розташовуються у горизонтальній площині, а осі пристрою розміщені перпендикулярно.
Придбати редуктори ви можете у нас на сайті, залишивши заявку онлайн. Компанія «Промпривод» пропонує широкий асортимент перетворювачів за варіантами складання. Зателефонувавши за телефоном, вказаним на сайті, ви отримаєте розгорнуту відповідь на всі питання щодо підбору, встановлення та експлуатації редукторів та мотор-редукторів. Оправлення здійснюється у вказані раніше терміни по всій території країни. Для постійних клієнтів та оптових покупців діє гнучка система знижок.
Умовне позначення варіанта складання 52
Конструкція мотор-редуктора 2МЧ

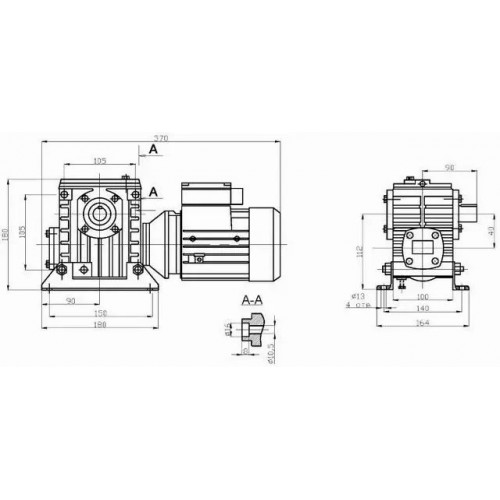

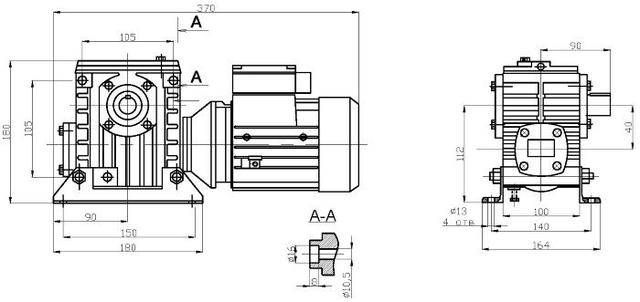

Габаритні та приєднувальні розміри мотор-редуктора 2МЧ
Типорозмір мотор-редуктора |
Lmax |
L1 |
L2 |
L3 |
L4 |
Bmax |
B1 |
B2 |
Hmax |
H1 |
H2 |
H3 |
P |
I |
2МЧ-40 |
370 |
105 |
180 |
150 |
90 |
164 |
140 |
100 |
180 |
112 |
40 |
105 |
15 |
90 |
2МЧ-63 |
470 |
150 |
220 |
180 |
110 |
197 |
165 |
125 |
225 |
145 |
63 |
150 |
20 |
120 |
2МЧ-80 |
540 |
180 |
260 |
225 |
130 |
212 |
185 |
140 |
296 |
172 |
80 |
180 |
20 |
145 |
Типорозмір мотор-редуктора |
l1 |
l2 |
l3 |
l4 |
d1 |
d2 |
d3 |
t |
t1 |
c |
c1 |
D1 |
D2 |
2МЧ-40 |
28 |
20 |
112 |
28 |
18 |
23 |
25 |
20,5 |
20,8 |
6 |
6 |
16 |
10,5 |
2МЧ-63 |
42 |
20 |
108 |
20 |
28 |
33 |
35 |
31 |
29,3 |
8 |
8 |
18 |
12,5 |
2МЧ-80 |
58 |
25 |
116 |
24 |
35 |
41 |
44 |
37,5 |
38,3 |
10 |
10 |
18 |
12,5 |
Технічні характеристики мотор-редуктора 2МЧ
Номінальна частота обертання вихідного валу об/хв |
Допустиме радіальне консольне навантаження, прикладене до середини посадкової частини кінця вихідного валу, Н |
Номінальний крутний момент на вихідному валу Н х м, за ПВ, % |
ККД, % у безперервному режимі з ПВ, 100%, не менше |
Типорозмір двигуна серії АІР |
Потужність двигуна, |
Коригований рівень звукової потужності, дБА, не більше |
Маса |
||
40 |
100 |
||||||||
Мотор-редуктор 2МЧ-40 |
|||||||||
224 |
1500 |
20 |
68 |
63В2 |
0,55 |
80 |
12,4 |
||
180 |
24 |
67 |
63В2 |
0,55 |
|||||
140 |
22 |
58 |
63В4 |
0,37 |
|||||
112 |
28 |
26 |
57 |
63В4 |
0,37 |
||||
90 |
32 |
30 |
55 |
63В4 |
0,37 |
||||
71 |
35 |
30 |
52 |
63В4 |
0,37 |
||||
56 |
30 |
28 |
50 |
63А4 |
0,25 |
||||
45 |
40 |
36 |
48 |
63А4 |
0,25 |
||||
35,5 |
36 |
31 |
43 |
63А4 |
0,25 |
||||
31 |
41 |
56В4 |
0,18 |
10,5 |
|||||
28 |
32 |
38 |
56В4 |
0,18 |
|||||
22,4 |
28 |
26 |
37 |
56А4 |
0,12 |
||||
Мотор-редуктор 2МЧ-63 |
|||||||||
180 |
2400 |
100 |
80 |
66 |
80В2 |
2,2 |
83 |
26 |
|
140 |
100 |
71 |
64 |
80В2 |
2,2 |
||||
80 |
62 |
80А2 |
1,5 |
80 |
25 |
||||
112 |
100 |
60 |
80В2 |
2,2 |
83 |
26 |
|||
90 |
59 |
80А2 |
1,5 |
80 |
25 |
||||
90 |
125 |
100 |
66 |
80В4 |
1,5 |
26 |
|||
71 |
125 |
90 |
64 |
80В4 |
1,5 |
||||
112 |
62 |
80А4 |
1,1 |
25 |
|||||
56 |
125 |
59 |
80А4 |
1,1 |
|||||
100 |
53 |
71В4 |
0,75 |
22 |
|||||
45 |
125 |
54 |
80А4 |
1,1 |
25 |
||||
112 |
49 |
71В4 |
0,75 |
22 |
|||||
35,5 |
125 |
46 |
71В4 |
0,75 |
|||||
100 |
44 |
71А4 |
0,55 |
21 |
|||||
28 |
125 |
43 |
71В4 |
0,75 |
22 |
||||
112 |
41 |
71А4 |
0,55 |
21 |
|||||
22,4 |
125 |
37 |
71А4 |
0,55 |
|||||
18 |
140 |
100 |
40 |
71В6 |
0,55 |
22 |
|||
100 |
38 |
71А6 |
0,37 |
21 |
|||||
14 |
125 |
90 |
36 |
71В6 |
0,55 |
22 |
|||
100 |
34 |
71А6 |
0,37 |
21 |
|||||
11,4 |
112 |
80 |
30 |
71А6 |
0,37 |
||||
Мотор-редуктор 2МЧ-80 |
|||||||||
224 |
400 |
180 |
125 |
75 |
100L2 |
5,5 |
87 |
49 |
|
125 |
74 |
100S2 |
4 |
83 |
43 |
||||
180 |
180 |
71 |
90L2 |
3 |
38,5 |
||||
125 |
69 |
||||||||
140 |
180 |
66 |
|||||||
112 |
180 |
64 |
|||||||
125 |
63 |
80B2 |
2,2 |
33 |
|||||
90 |
250 |
180 |
67 |
100S4 |
3 |
43 |
|||
180 |
66 |
90L4 |
2,2 |
38,5 |
|||||
71 |
250 |
64 |
100S4 |
3 |
43 |
||||
180 |
63 |
90L4 |
2,2 |
38,5 |
|||||
56 |
250 |
61 |
90L4 |
2,2 |
38,5 |
||||
180 |
59 |
80B4 |
1,5 |
80 |
33 |
||||
45 |
250 |
200 |
57 |
90L4 |
2,2 |
83 |
38,5 |
||
200 |
55 |
80B4 |
1,5 |
80 |
33 |
||||
35,5 |
250 |
180 |
50 |
80B4 |
1,5 |
33 |
|||
180 |
48 |
80A4 |
1,1 |
31,5 |
|||||
28 |
250 |
48 |
80B4 |
1,5 |
33 |
||||
180 |
46 |
80A4 |
1,1 |
31,5 |
|||||
22,4 |
224 |
160 |
41 |
80A4 |
1,1 |
33 |
|||
160 |
40 |
71B4 |
0,75 |
28,5 |
|||||
18 |
224 |
38 |
80A4 |
1,1 |
31,5 |
||||
160 |
37 |
71B4 |
|
28,5 |
|||||
14 |
260 |
180 |
38 |
80A6 |
31,5 |
||||
11,4 |
260 |
36 |
80A6 |
31,5 |
|||||
180 |
35 |
71B6 |
0,55 |
28,5
|
Приклад умовного позначення мотор-редуктора 2МЧ
Мотор-редуктор 2МЧ-40-56-52-1110-У3, 380, ТУ У3.26-00224828-343-98:
40 - відстань між осями, мм;
56 - показники номінальної частоти обертання валу, об/хв;
52 - тип складання (згідно з ГОСТ 20373-80);
1110 - особливості виконання згідно з способом монтажу за ГОСТ 30164-94;
У3 - варіант кліматичного виконання та категорія за положеннями ГОСТ 15150-69;
380 - характеристики напруги мережі, В.
