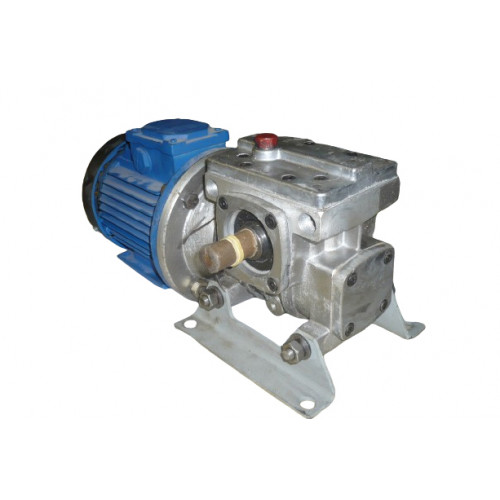

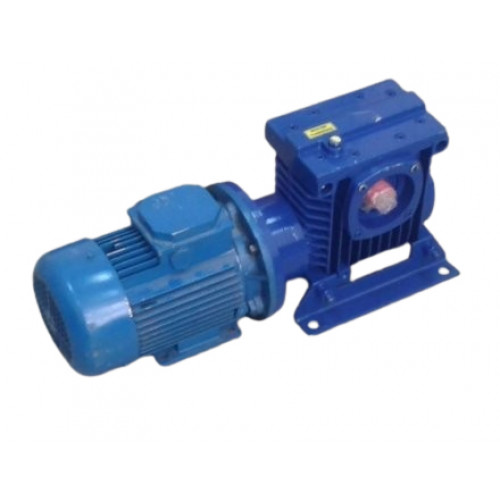

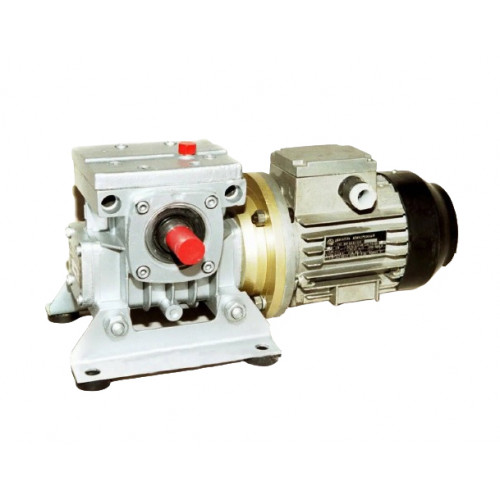

Мотор-редуктори черв'яковий одноступінчастий 2МЧ складання 53
Одноступінчастий мотор-редуктор 2МЧ встановлюють як привод загальнопромислового призначення. Основне завдання даного перетворювача полягає у зниженні частоти обертання з подальшим збільшенням значення моменту, що крутить. Такі редуктори дуже популярні, оскільки вони показують високий рівень ККД та мають тривалий термін безперебійної служби.
Мотор-редуктор 2МЧ виготовляють відповідно до 53 варіанта складання. Таке складання передбачає наявність одного швидкохідного та двох швидкохідних валів. Осі перетворювача перетинаються під прямим кутом у горизонтальній площині.
На сайті компанії-виробника «Промпривод» ви знайдете великий вибір редукторів загальнопромислового та вузькоспеціалізованого напряму, а також комплектуючого обладнання. Компанія надає гарантію на 12 місяців, а також до кожного пристрою йде унікальний паспорт. Ми співпрацюємо з найкращими транспортними компаніями країни, тому доставки завжди здійснюються у найкоротші терміни.
Умовне позначення варіанта складання 53
Конструкція мотор-редуктора 2МЧ

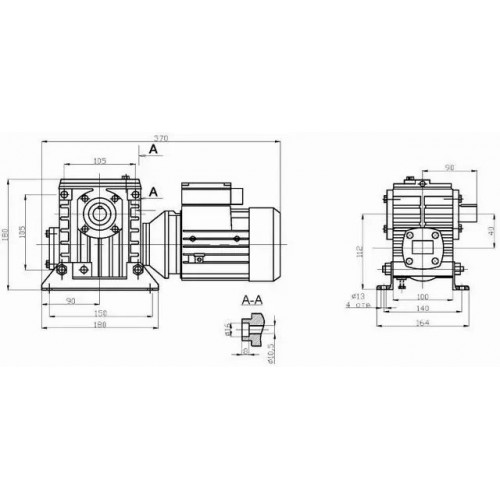

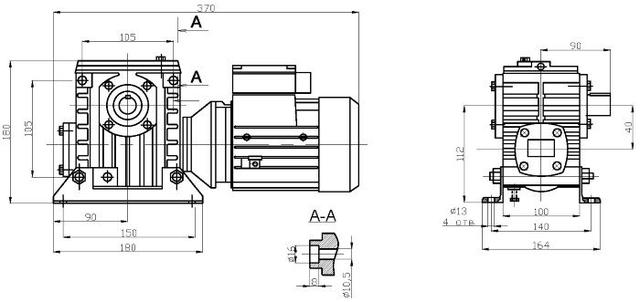

Габаритні та приєднувальні розміри мотор-редуктора 2МЧ
Типорозмір мотор-редуктора |
Lmax |
L1 |
L2 |
L3 |
L4 |
Bmax |
B1 |
B2 |
Hmax |
H1 |
H2 |
H3 |
P |
I |
2МЧ-40 |
370 |
105 |
180 |
150 |
90 |
164 |
140 |
100 |
180 |
112 |
40 |
105 |
15 |
90 |
2МЧ-63 |
470 |
150 |
220 |
180 |
110 |
197 |
165 |
125 |
225 |
145 |
63 |
150 |
20 |
120 |
2МЧ-80 |
540 |
180 |
260 |
225 |
130 |
212 |
185 |
140 |
296 |
172 |
80 |
180 |
20 |
145 |
Типорозмір мотор-редуктора |
l1 |
l2 |
l3 |
l4 |
d1 |
d2 |
d3 |
t |
t1 |
c |
c1 |
D1 |
D2 |
2МЧ-40 |
28 |
20 |
112 |
28 |
18 |
23 |
25 |
20,5 |
20,8 |
6 |
6 |
16 |
10,5 |
2МЧ-63 |
42 |
20 |
108 |
20 |
28 |
33 |
35 |
31 |
29,3 |
8 |
8 |
18 |
12,5 |
2МЧ-80 |
58 |
25 |
116 |
24 |
35 |
41 |
44 |
37,5 |
38,3 |
10 |
10 |
18 |
12,5 |
Технічні характеристики мотор-редуктора 2МЧ
Номінальна частота обертання вихідного валу об/хв |
Допустиме радіальне консольне навантаження, прикладене до середини посадкової частини кінця вихідного валу, Н |
Номінальний момент, що крутить, на вихідному валу Н х м , при ПВ, % |
ККД, % у безперервному режимі з ПВ, 100%, не менше |
Типорозмір двигуна серії АІР |
Потужність двигуна, |
Коригований рівень звукової потужності, дБА, не більше |
Маса |
||
40 |
100 |
||||||||
Мотор-редуктор 2МЧ-40 |
|||||||||
224 |
1500 |
20 |
68 |
63В2 |
0,55 |
80 |
12,4 |
||
180 |
24 |
67 |
63В2 |
0,55 |
|||||
140 |
22 |
58 |
63В4 |
0,37 |
|||||
112 |
28 |
26 |
57 |
63В4 |
0,37 |
||||
90 |
32 |
30 |
55 |
63В4 |
0,37 |
||||
71 |
35 |
30 |
52 |
63В4 |
0,37 |
||||
56 |
30 |
28 |
50 |
63А4 |
0,25 |
||||
45 |
40 |
36 |
48 |
63А4 |
0,25 |
||||
35,5 |
36 |
31 |
43 |
63А4 |
0,25 |
||||
31 |
41 |
56В4 |
0,18 |
10,5 |
|||||
28 |
32 |
38 |
56В4 |
0,18 |
|||||
22,4 |
28 |
26 |
37 |
56А4 |
0,12 |
||||
Мотор-редуктор 2МЧ-63 |
|||||||||
180 |
2400 |
100 |
80 |
66 |
80В2 |
2,2 |
83 |
26 |
|
140 |
100 |
71 |
64 |
80В2 |
2,2 |
||||
80 |
62 |
80А2 |
1,5 |
80 |
25 |
||||
112 |
100 |
60 |
80В2 |
2,2 |
83 |
26 |
|||
90 |
59 |
80А2 |
1,5 |
80 |
25 |
||||
90 |
125 |
100 |
66 |
80В4 |
1,5 |
26 |
|||
71 |
125 |
90 |
64 |
80В4 |
1,5 |
||||
112 |
62 |
80А4 |
1,1 |
25 |
|||||
56 |
125 |
59 |
80А4 |
1,1 |
|||||
100 |
53 |
71В4 |
0,75 |
22 |
|||||
45 |
125 |
54 |
80А4 |
1,1 |
25 |
||||
112 |
49 |
71В4 |
0,75 |
22 |
|||||
35,5 |
125 |
46 |
71В4 |
0,75 |
|||||
100 |
44 |
71А4 |
0,55 |
21 |
|||||
28 |
125 |
43 |
71В4 |
0,75 |
22 |
||||
112 |
41 |
71А4 |
0,55 |
21 |
|||||
22,4 |
125 |
37 |
71А4 |
0,55 |
|||||
18 |
140 |
100 |
40 |
71В6 |
0,55 |
22 |
|||
100 |
38 |
71А6 |
0,37 |
21 |
|||||
14 |
125 |
90 |
36 |
71В6 |
0,55 |
22 |
|||
100 |
34 |
71А6 |
0,37 |
21 |
|||||
11,4 |
112 |
80 |
30 |
71А6 |
0,37 |
||||
Мотор-редуктор 2МЧ-80 |
|||||||||
224 |
400 |
180 |
125 |
75 |
100L2 |
5,5 |
87 |
49 |
|
125 |
74 |
100S2 |
4 |
83 |
43 |
||||
180 |
180 |
71 |
90L2 |
3 |
38,5 |
||||
125 |
69 |
||||||||
140 |
180 |
66 |
|||||||
112 |
180 |
64 |
|||||||
125 |
63 |
80B2 |
2,2 |
33 |
|||||
90 |
250 |
180 |
67 |
100S4 |
3 |
43 |
|||
180 |
66 |
90L4 |
2,2 |
38,5 |
|||||
71 |
250 |
64 |
100S4 |
3 |
43 |
||||
180 |
63 |
90L4 |
2,2 |
38,5 |
|||||
56 |
250 |
61 |
90L4 |
2,2 |
38,5 |
||||
180 |
59 |
80B4 |
1,5 |
80 |
33 |
||||
45 |
250 |
200 |
57 |
90L4 |
2,2 |
83 |
38,5 |
||
200 |
55 |
80B4 |
1,5 |
80 |
33 |
||||
35,5 |
250 |
180 |
50 |
80B4 |
1,5 |
33 |
|||
180 |
48 |
80A4 |
1,1 |
31,5 |
|||||
28 |
250 |
48 |
80B4 |
1,5 |
33 |
||||
180 |
46 |
80A4 |
1,1 |
31,5 |
|||||
22,4 |
224 |
160 |
41 |
80A4 |
1,1 |
33 |
|||
160 |
40 |
71B4 |
0,75 |
28,5 |
|||||
18 |
224 |
38 |
80A4 |
1,1 |
31,5 |
||||
160 |
37 |
71B4 |
|
28,5 |
|||||
14 |
260 |
180 |
38 |
80A6 |
31,5 |
||||
11,4 |
260 |
36 |
80A6 |
31,5 |
|||||
180 |
35 |
71B6 |
0,55 |
28,5
|
Приклад умовного позначення мотор-редуктора 2МЧ
Мотор-редуктор 2МЧ-40-56-53-1110-У3, 380, ТУ У3.26-00224828-343-98:
40 - відстань між осями, мм;
56 - показники номінальної частоти обертання валу, об/хв;
53 - тип складання (згідно з ГОСТ 20373-80);
1110 - особливості виконання згідно з способом монтажу за ГОСТ 30164-94;
У3 - варіант кліматичного виконання та категорія за положеннями ГОСТ 15150-69;
380 - характеристики напруги мережі, В.
