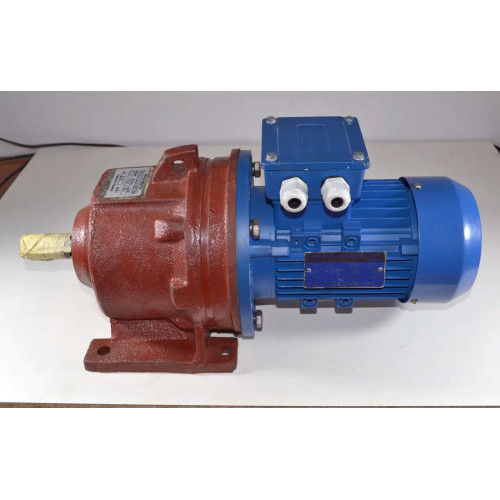

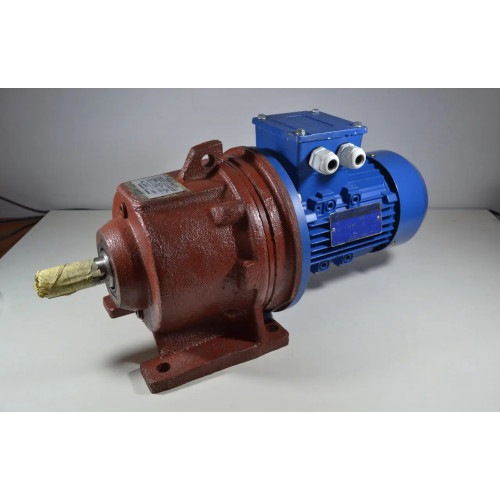

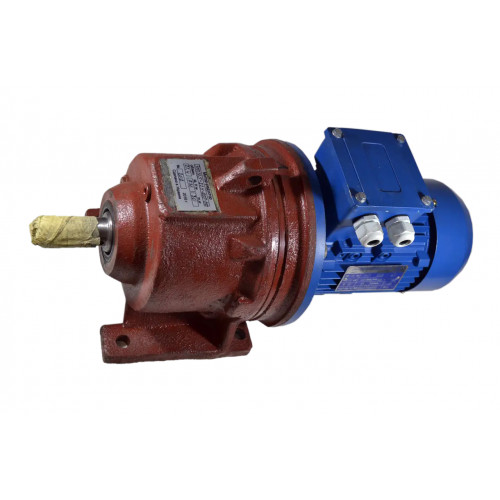

Мотор редуктор 3МП-31,5 (1 ступінь 180 об/хв АІР100L4)
Мотор редуктор 3МП-31,5 (1 ступінь 180 об/хв АІР100L4) використовується для комплектації бетономішалок, систем зрошення, котелень, елеваторів, напувалок для птахів, насосних станцій, подрібнювачів сумішей. Не підходить модель промислового обладнання для установки на вантажопідйомні машини.
Основне призначення 3МП – зниження навантаження на двигун робочого обладнання. Досягається такий ефект за рахунок зменшення обертального моменту та збільшення кількості обертів механізму. Перетворювач, порівняно з іншими моделями редукторів, має порівняно невеликі габарити та масу. Він стійкий до ударних навантажень і здатний рівномірно розподіляти радіальні сили корпусу.
Рекомендації до використання мотор-редуктора 3МП 31,5
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
Режим роботи |
Навантаження тривале або з періодичними зупинками |
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
Температурний діапазон |
Від -45 до +45С |
Середовище |
Неагресивне, вибухобезпечне, з вмістом непровідної пилу до 10мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (180 об/хв, АІР100L4)
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
Марка |
Потужність кВт |
|||||
180 |
1 |
83% |
48 |
1815 |
АІР100L4 |
4 |
Купити мотор редуктор 3МП-31,5 1 ступінь 180 об/хв за ціною, нижчою від ринку пропонує компанія «Промпривод». Вся продукція, представлена в каталозі, відповідає стандартам якості. На неї надається гарантія 12 місяців. Відвантаження виконується після обов'язкової перевірки у відділі технічного контролю.
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
Не більше |
||||||||||||
3МП-31,5 |
180 |
590 |
250 |
247 |
86 |
130 |
155 |
190 |
100 |
15 |
25 |
15 |
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
Не більше |
|||||||||||
3МП-31,5 |
180 |
590 |
250 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |

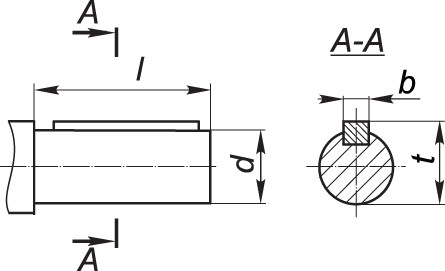

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
28k6 |
60 |
8 |
31 |

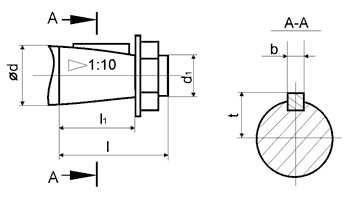

Приєднувальні розміри конічних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |

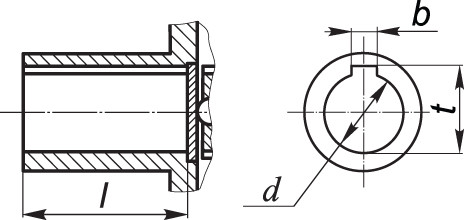

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
