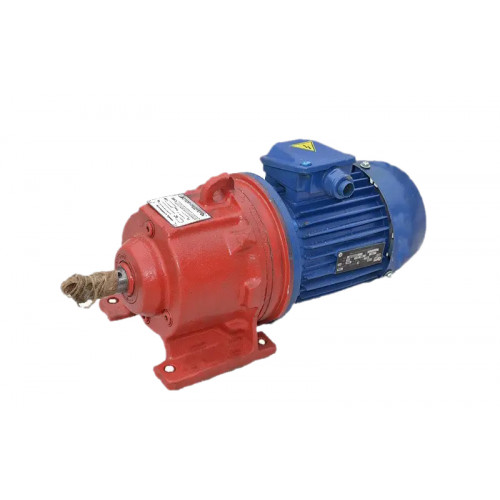

Мотор редуктор 3МП-31,5 (1 ступінь 280 об/хв АІР100S2)
Мотор редуктор 3МП-31,5 (1 ступінь 280 об/хв АІР100S2) використовується для комплектування бетономішалок, систем зрошення, котелень, пресів, напувалок для птахів, насосних станцій, подрібнювачів сумішей, дозаторів, елеваторів.
Основне призначення обладнання - зниження навантаження на двигун, що досягається за рахунок зменшення обертального моменту та збільшення кількості обертів механізму. До переваг загальнопромислового перетворювача відноситься хороша стійкість до ударних навантажень та високі показники кінематичних можливостей.
3МП вдало поєднує в собі два типи обладнання – асинхронний електродвигун серії АІР100S2 та редуктор зубчастого типу з планетарною передачею.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Неагресивне, вибухобезпечне, з вмістом непровідного пилу до 10мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (280 об/хв, АІР100Ѕ2)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Вага редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Міцність кВт |
|||||
|
280 |
1 |
85% |
44 |
1450 |
АІР100S2 |
4 |
Купити мотор редуктор 3МП-31,5 1 ступінь 280 об/хв за ціною, нижчою від ринку на 3-10% можна на сайті компанії «Промпривод». Вся продукція представлена в каталозі, 100% нова і відповідає встановленим стандартам якості. Відвантаження виконується у суворо обумовлений період на всій території України.
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного вала об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
280 |
590 |
250 |
247 |
86 |
130 |
155 |
190 |
100 |
15 |
25 |
15 |
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
280 |
590 |
250 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |

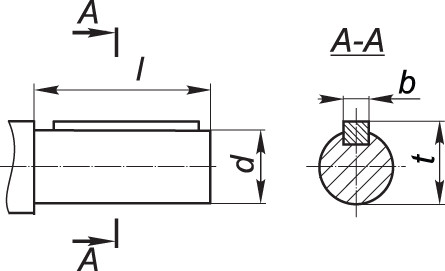

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |

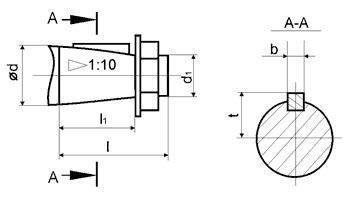

Приєднувальні розміри конічних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |

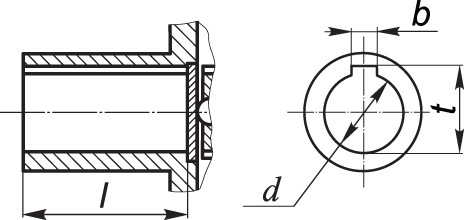

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
