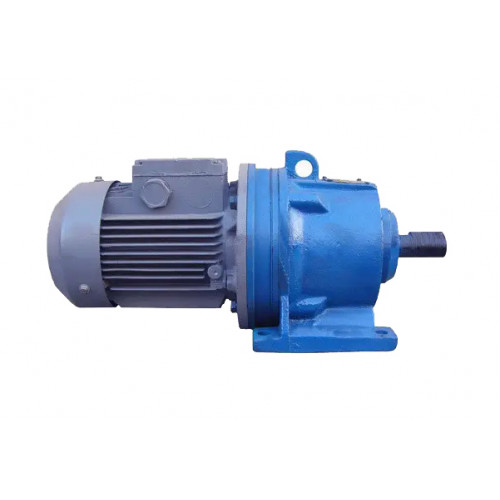

Мотор редуктор 3МП-31,5 (2 ступені 22.4 об/хв АІР71В6)
Мотор редуктор 3МП-31,5 (2 ступені 22.4 об/хв АІР71В6) - універсальний промисловий перетворювач, що використовується для комплектації систем зрошення, бетономішалок, котелень, пресів, напувалок для птахів, робочих верстатів, елеваторів. Має порівняно з іншими загальнопромисловими редукторами відносно невеликі габаритні розміри і масу. При цьому відрізняється високою продуктивністю та здатний працювати в ударному режимі протягом доби.
Має великі кінематичні можливості та здатний рівномірно розподіляти радіальні сили вздовж корпусу. Крім того, для обладнання властивий високий момент, що крутить, на вихідному валу.
Купити мотор редуктор 3МП-31,5 2 ступені 22.4 об/хв можна на сайті компанії «Промпривод» за доступною ціною. Вся продукція відповідає встановленим стандартам якості. Обладнання абсолютно нове, перед відправкою проходить обов'язкову перевірку у відділі технічного контролю. Відвантаження виконується у суворо обумовлені із замовником терміни по всій Україні.
Рекомендації до використання мотор-редуктора 3МП 31,5
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок обертання тихохідного вала |
Односпрямований або реверсивний |
Режим роботи |
Навантаження тривале або з періодичними зупинками |
Кліматичне виготовлення |
У, Т, категорія розміщення 2,3 |
Температурний діапазон |
От -45 до +45˚С |
Середовище |
Неагресивне, невибухонебезпечне, із вмістом непровідного пилу до 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (22,4 об./хв, АІ571В6)
Частота обертання вихідного вала об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектувальний електродвигун |
|
Марка |
Потужність кВт |
|||||
22,4 |
2 |
59% |
32 |
2570 |
АІР71В6 |
0,55 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (22,4 об/хв, АІР71В6)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
Позначення мотор-редуктора |
Частота обертання вихідного вала об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
Не більше |
||||||||||||
3МП-31,5 |
22,4 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (22,4 об/хв, АІР71В6)

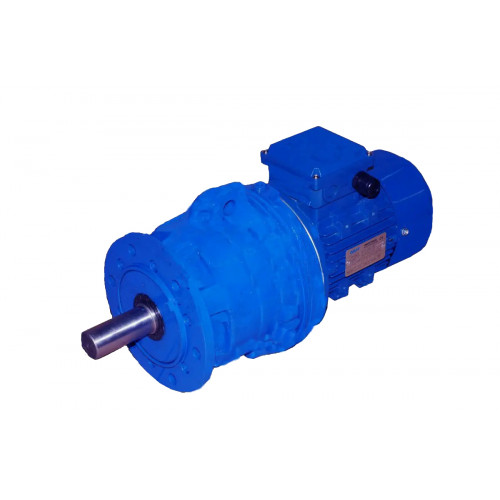

Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
Позначення мотор-редуктора |
Частота обертання вихідного вала об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
Не більше |
|||||||||||
3МП-31,5 |
22,4 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри конічних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
