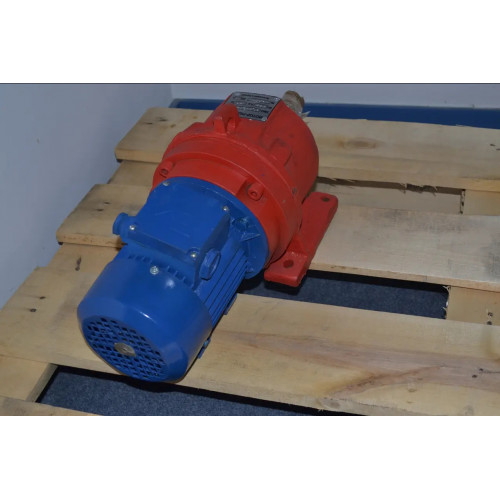

Мотор редуктор 3МП-31,5 (2 ступені 22.4 об/хв АІР80В8)
Мотор редуктор 3МП-31,5 (2 ступені 22.4 об/хв АІР80В8) може використовуватися в різних галузях промисловості та сільському господарстві. Основне його призначення – захист двигуна робочого механізму від перегріву. Перетворювач має дві основні складові - редуктор зубчастого типу з планетарною передачею та електродвигун серії АІР80В8.
Обладнання стійке до ударних навантажень та має значні кінематичні можливості. Крім того, 3МП здатний рівномірно розподіляти радіальні сили вздовж корпусу та має великі передавальні числа.
Купити мотор редуктор 3МП-31,5 2 ступені 22.4 об/хв за ціною, нижчою від ринку можна в компанії «Промпривод». Ми пропонуємо клієнтам лише якісне обладнання з гарантією 12 місяців. Відвантаження продукції виконується у суворо обумовлені із замовником терміни. Перед відправкою механізми проходять обов'язкову перевірку у відділі технічного контролю компанії.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Невибухонебезпечне, неагресивне, вміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (22,4 об/хв, АІР80В8)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Потужність кВт |
|||||
|
22,4 |
2 |
59% |
34 |
2850 |
АІР80В8 |
0,25 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (22,4 об/хв, АІР80В8)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
22,4 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (22,4 об/хв, АІР80В8)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
22,4 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри валів конічних мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
