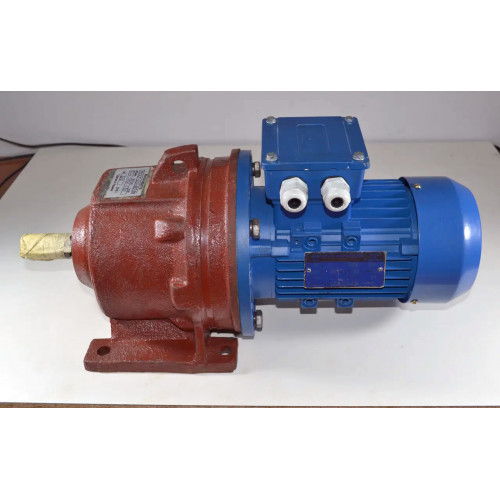

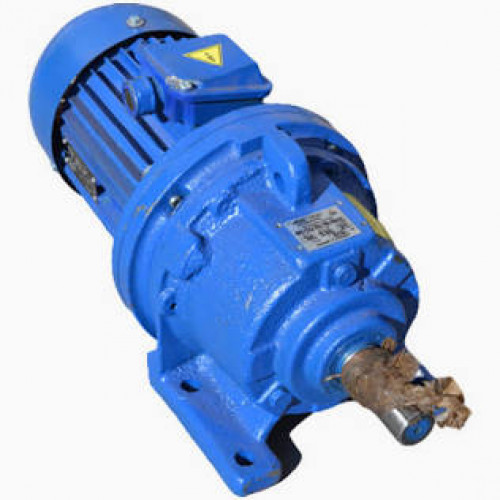

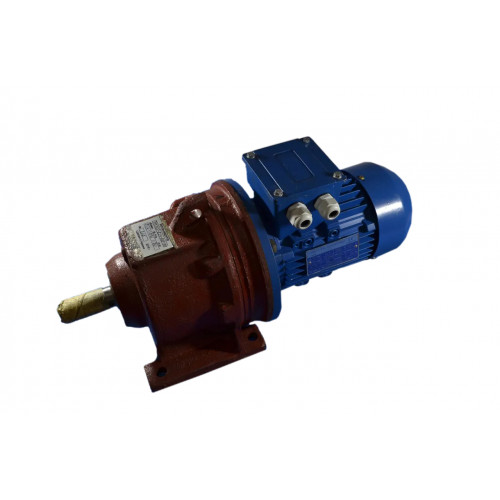

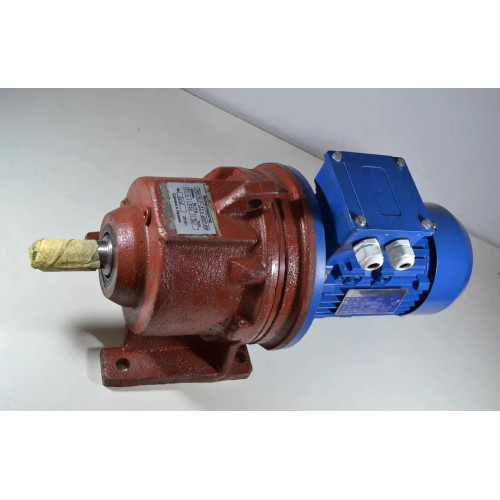

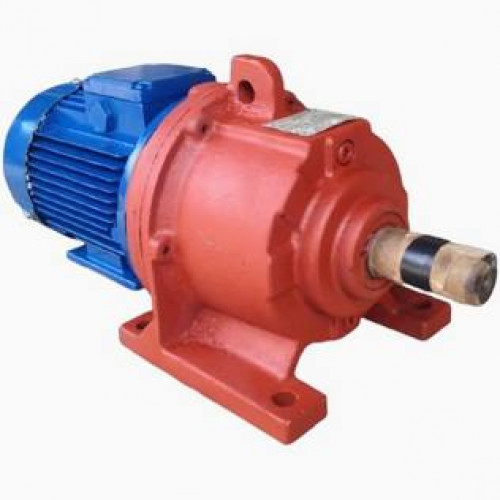

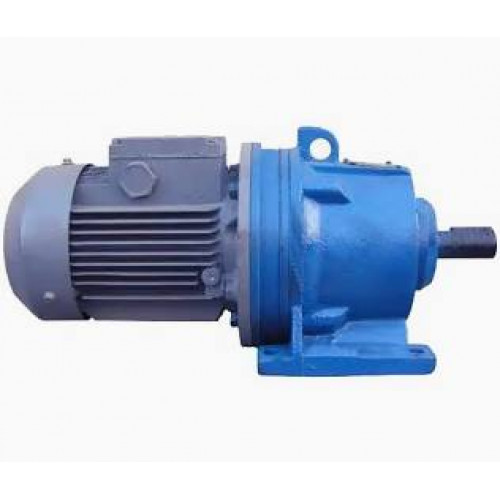

Мотор редуктор 3МП-31,5 (2 ступені 28 об/хв АІР71А6)
Мотор редуктор 3МП-31,5 (2 ступені 28 об/хв АІР71А6) здатний працювати в режимі постійного та змінного навантаження до 24 годин. Монтувати обладнання даного зразка можна в приміщеннях із середовищем, де дотримано всіх норм вибухобезпеки, немає агресивних випарів та речовин. Основне призначення перетворювача – зниження навантаження на двигун робочого обладнання. Досягається такий ефект за рахунок зменшення обертального моменту та збільшення кількості обертів основного механізму.
До головних складових елементів 3МП відносяться редуктор зубчастого типу з планетарною передачею та асинхронний електродвигун АІР71А6. Серед переваг варто виділити відносно невеликі габаритні розміри та масу, а також здатність рівномірно розподіляти радіальні сили вздовж усього корпусу.
Купити мотор редуктор 3МП-31,5 2 ступені 28 об/хв можна за ціною, нижчою від ринку на 3-10% в компанії «Промпривод». Наше підприємство займається виготовленням промислових редукторів. Під час їх складання ми дотримуємося всіх встановлених стандартів якості та використовуємо тільки нові деталі. Відвантаження продукції виконується у суворо обумовлені терміни на всій території України.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Невибухонебезпечне, неагресивне, вміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (28 об/хв, АІР71А6)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Потужність кВт |
|||||
|
28 |
2 |
63% |
30 |
2740 |
АІР71А6 |
0,37 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (28 об/хв, АІР71А6)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
22,4 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (28 об/хв, АІР71А6)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
28 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри валів конічних мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
